机电设备电气安装规程.docx

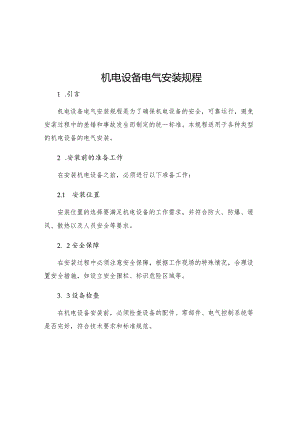

机电设备电气安装规程1 .引言机电设备电气安装规程是为了确保机电设备的安全，可靠运行，避免安装过程中的差错和事故发生而制定的统一标准。本规程适用于各种类型的机电设备的电气安装。2 .安装前的准备工作在安装机电设备之前，必须进行以下准备工作：2.1 安装位置安装位置的选择要满足机电设备的工作需求，并符合防火、防爆、通风、散热以及人员安全等要求。2. 2安全保障在安装过程中必须注意安全保障，根据工作现场的特殊情况，合理设置安全措施，如设立安全围栏、标识危险区域等。3. 3设备检查在机电设备安装前，必须检查设备的配件、零部件、电气控制系统等是否完好，符合技术要求和标准规范。根据现场实际情况，编制详细的电气线路施工方案，包括布线方案、接地方案、电气箱方案等，确保施工过程的统一、规范，防止差错发生。4. 5工具和设备为保障施工安全，必须准备好必要的工具和设备，如安全带、安全帽、绝缘手套、绝缘镶子等，以及施工现场需要的电缆、开关、插座、电线等。3.电气安装标准3.1 电气线路(1) 配电线路：在进行配电线路的安装时，必须按规定要求安装线缆架、电气箱和插板，提高供电系统的可靠性和安全性。(2) 控制线路：控制线路要安装在特殊的线槽中，且在安装线路时，禁止将电缆用铁钉或其他固定材料直接固定。(3) 防护线路：防护线路要按要求设置，禁止在安装电缆的同时与建筑物其它线路安装在同一管内。3.2 绝缘绝缘是电气安装工作的重要保障。安装中必须做到：(1) 电气设备和线路绝缘检测合格后才可投入运行。(2) 所有电气设备和线路均应符合规定的最低绝缘电阻要求。3.3 接地机电设备接地系统安装中应符合以下要求：(1) 设备接地必须符合技术规范和相关法律法规要求。(2) 近地的各种极性电气设备都必须有良好的接地保护。(3) 设备接地电阻应符合现行相关规定。设备的接地电阻应检测合格后，方可将设备投入正常运行。3 .4安全措施安装机电设备的电气控制箱，应根据实际情况设置符合安全要求的安全控制功能，如急停按钮、漏电保护、过流保护等。4 .安装验收工作机电设备电气安装完成后，必须按照以下步骤进行验收：4.1 原材料验收对于使用的电缆、电器、配件等原材料必须严格进行验收，保证原材料的质量符合要求。1.1 2质量验收质量验收应包括现场检验和调试，确认整个机电设备及其所有配套设备的安装、电气连线及架线等质量，各项检验均合格后方可进行下一步操作。4.3 安全验收验收过程中还要进行安全检查，检查安全设施是否完好，检查电线、接线盒、插座等是否存在安全隐患。4.4 设备验收设备验收应包括外观检查、机械运行试验和电气运行试验，确认设备能够正常运行，同时应记录安装实测数据和测试结果，并进行归档。5.结论与建议机电设备电气安装规程是保证机电设备安全、可靠运行的基础。在实际安装过程中应按照规程规定安装，同时根据实际情况适当加强安全保障措施，保证安装质量达到预期标准。对于安装后的设备，也应定期进行运行检查，确保安全地运行。
