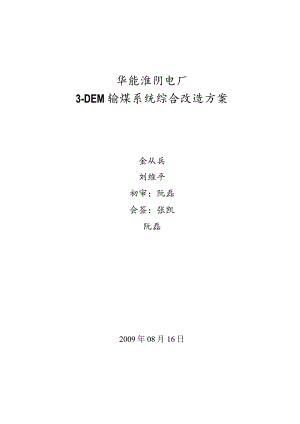

华能淮阴电厂3-DEM输煤系统综合改造方案金从兵刘维平初审：阮磊会签：张凯阮磊2009年08月16日一、项目名称：输煤系统3-DEM落煤筒综合改造方案二、各转运站改造详细：（按排序，合计十四项）（一）、项目名称：输煤系统11#甲乙皮带机对12#皮带机落煤管1、改造前设备（系统）状况及产生问题的原因分析：（1）落煤管安歇角过低导致在煤流运行时导致煤流速度衰减过快，煤滞留在管壁上，煤越积越多从而导致堵煤；（2）出口落煤管日勺收口角度局限性，导致煤流下行过程中冲击防溢裙板，导致落料点不正，从而导致皮带跑偏；（3）落煤管内部衬板安装不平整，导致管壁积煤。2、改造技术措施：改造方案示意图如下:(1)落煤点加装头部集流导流装置，更换三通下落煤管，采用新型设计B镜面耐磨钢板制作的落煤管，在煤流面上用镜面钢板可减小煤阻，减小摩擦系数，可防止煤粉在管壁挂煤;落煤管材料KRJM-58镜面耐磨板为9平方米，Q345材料为4平方米；(2)拆除原有出口落煤管，安装出口异型落煤管，落煤管采用扩容收口设计，前倾扩容设计可有效减少落料点处气压，防止落料点处正压过大引起的喷粉现象，其有效收口可保证在落料点对中，防止皮带跑偏和堵煤；落煤管材料KIUM-58镜面耐磨板为4.2平方米，Q345材料为15平方米；(3)在出口落煤管处安装调整挡板，可保证落料点对中，从而保证皮带运行时不跑偏。3、改造工程预算转运站综合治理重要设备材料清单及费用预算表序号项目材料以及规格数量单价总价备注1落煤管12mm镜面钢板13.2m2300039600KRJM-582落煤管IOmm钢板19m253010070Q345,62.8KGm23头部集流导流装置B14001套16000160004调整挡板耐磨板2套5500HOOOKRJM-425观测门2套22504500直接费合计81170安装费(15%)12175含拆除和安装调试费单台套计93345合计186690(二)、输煤系统8#乙皮带机下部落煤筒1、改造前设备(系统)状况及产生问题0原因分析:(1)、堵煤重要集中在第一种电动三通出口后，缓冲锁气器以及缓冲锁气器上部落煤管,堵煤0¾重要原因包括：落煤管拐角较多导致0冲击型堵煤；衬板0¾安装不平整也是原因之一;(2)、目前使用的电动三通挡板角度为60度，在物料分散下落进入三通时由于不一样粒度的物料下落速度不一致导致细小粘连的煤流轻易在挡板上形成堆积导致堵煤；(3)、两个三通出口的落料点受老式设计的制约，落料点都不是很正，影响系统输煤的效率，难以到达设计输送能力，缓冲锁气器维护频繁。2、改造技术方案示意图如下:(1)、#8号乙皮带头部落料斗煤流冲击面，拆除原陶瓷衬板，更换为KRJM-58镜面耐磨衬板，需要的衬板材料为2平方米，目的是为了减少衬板的煤阻系数，减小堵煤的也许性；(2)、更换#8甲皮带到#11号皮带B60度电动三通B¾三通挡板，将原陶瓷衬板三通挡板材料改为KRJM-58镜面耐磨板制作而成0¾三通挡板，减小煤阻，从而减小堵煤0也许性;（3）、#8乙皮带到#9号皮带拆除原经典设计落煤管，更换为由制作而成的流线型落煤管，减少煤与落煤管管壁的撞击，减小堵煤时也许性。同步在出口B¾位置安装镜面耐磨板制作而成的导流挡板，可以调整使煤流B落料点居中，防止#9皮带跑偏和冲击面堵煤。落煤管材料为KRJM-58镜面耐磨板为3平方米，Q345材料为4平方米；（4）、两三通中间拆除原落煤管以及缓冲锁气器，采用拉直处理，增大煤流的安歇角为75度，更换为3-DEMU型落煤管，减少死角，减小堵煤时也许性，同步对煤流进行汇集；并且制作一段一米高0竖直U型落煤管，使其留有位置安装集流导流装置，落煤管0材料为KRJM-58镜面耐磨板4.5平方米，Q345材料为6平方米；（5）、在原变径管上方竖直U型落煤管处增长一套集流导流装置，导流板的材料为KRJM-58镜面耐磨板，目的是保证煤流落到下面的三通的时候，落到三通挡板的中部，第一是增大反射角；第二是使煤流不会撞击死角产生堵煤的现象；（6）、下层电动三通0三通挡板，将原三通挡板材料改为KRJM-58镜面耐磨板制作而成0三通挡板，减小煤阻，从而减小堵煤0也许性；（7）、拆除三通下方落煤管，更换为3-DEM方型落煤管，并增设柔性振动系统，柔性振动系统设计为在落煤管工作时每5分钟自动振动20秒，更有效的防止挂料堵煤。落煤管0¾材料为KRJM-58镜面耐磨板3平方米，Q345材料为4平方米；（8）、柔性振动系统落煤管下部与导料槽之间H连接采用扩容设计，出口截面积到达本来的1.5倍，以减少堵煤的也许性，同步通过制作安装异性落煤管，使煤流提前进行斜抛运动，使落料点居中，防止皮带跑偏和堵煤。同步在出口时位置安装镜面耐磨板制作而成0导流挡板，可以调整使煤流0落料点居中，防止#11皮带跑偏和冲击面堵煤。落煤管B¾材料为3、改造工程预算转运站综合治理重要设备材料清单及费用预算表序号项目材料以及规格数量单价总价备注1落煤管12mm镜面钢板17m2300051000KRJM-582落煤管IOmm钢板19m253010070Q345,62.8KGm23调整挡板耐磨板3套550016500KRJM-424集流阻尼装置900X1000,耐磨板1件1100011000含附件5柔性振动系统PLC控制系统,振动设计为20s5min1套3400034000含配电柜、柔性法兰、以及共振振动系统等6电动三通改造耐磨复合板2套1202324000KRJM-427观测门4套22509000直接费合计155570安装费(15%)23335含拆除和安装调试费合计178905(三)、项目名称：输煤系统10#皮带对2#皮带落煤管1、改造前设备(系统)状况及产生问题的原因分析：(1)、三通下落煤管安歇角过低导致在煤流运行时导致煤流速度衰减过快，煤流滞留在管壁上，从而导致挂料堵煤；(2)、出口落煤管的前倾角度过大，导致煤流下行过程中形成冲击死角，在死角处煤流形成挂料堵煤；(3)、船型三通处下煤不畅，导致在三通处积煤。2、改造技术措施:改造方案示意图如下:(1)在头部漏斗处增长一套集流导流装置，导流板的材料为KRJM-58镜面耐磨板，目的是保证煤流落到下面0¾三通时时候，落到三通挡板的中部，第一是增大反射角；第二是使煤流不会撞击死角产生堵煤0现象；(2)将原有0船型三通更换为翻板电动三通，翻板采用镜面钢板制作，可有效处理在三通挡板处的积煤现象；(3)拆除原三通下落煤管，安装采用U型构造设计的落煤管，可减少落煤管的拐角死角，且落煤管底部材料采用镜面钢板，可减小煤阻，减小摩擦系数，从而减小挂料堵煤的概率;落煤管材料KRJM-58镜面耐磨板为12平方米，Q345材料为4平方米；(4)对落煤管0¾出口进行改造，保证煤流运行时无冲击死角，且保证落料点收口扩容设计，减少出口处粉尘。落煤管材料KRJM-58镜面耐磨板为3平方米，Q345材料为16平方米;(5)在出口落煤管处安装调整挡板，可保证落料点对中，从而保证皮带运行时不跑偏。3、改造工程预算转运站综合治理重要设备材料清单及费用预算表序号项目材料以及规格数量单价总价备注1落煤管12mm镜面钢板15m2300045000KRJM-582落煤管10mm钢板20m253010600Q345,62.8KGm23调整挡板耐磨板2矣5500HOOOKRJM-424防卡电动三通1套20600206005头部集流导流装置B14001套16000160006观测门2套22504500直接费合计107700安装费(安装16155含拆除和安装调试费合计123855(四)、项目名称：输煤系统2#甲皮带机下部落煤管1、改造前设备(系统)状况及产生问题的原因分析：(1)、三通挡板倾角过小，煤流运行至挡板处冲击翻板导致速度衰减过快，煤易在挡板上积煤，从而导致三通堵煤；(2)、三通下落煤管拐角过大导致煤流在此处积煤且其落煤管内部表面粗糙摩擦系数高，导致管壁积煤；(3)、犁煤器下煤斗管壁粗糙摩擦系数高，导致管壁积煤;2、改造技术措施:改造方案示意图如下：(1)拆除原电动三通，将原电动三通更换为异型三通，通过更换三通，可将翻板和水平面夹角提高到70°,利于煤流下行，且三通翻板采用镜面耐磨钢板制作，更能减少煤阻，防止堵煤现象0产生。镜面耐磨钢板KRJM-42材料为3平方米。(2)三通下落煤管采用流线型设计，落煤管底部采用低附着系数日勺镜面钢板，可有效防止煤含水量偏高时在管壁的挂料堵煤；流线型落煤管材料KRJM-58镜面耐磨板为6平方米，Q235为3平方米。三通下另一侧落煤管所用材料Q345为2平方米。(3)犁型卸料器下煤斗内煤流所经三面加装镜面钢板，减低煤阻，减缓煤流下行衰减速度，提高皮带运行量。材料KRJM-58镜面耐磨板为5.5平方米。(4)犁式卸料器下煤斗内拆除部分落煤管，加装采用镜面钢板制作0落煤管，并加装柔性振动系统，柔性振动系统设计为在落煤管工作时每5分钟自动振动20秒，更有效0防止挂料堵煤。材料KRJM-58镜面耐磨板为2.5平方米。Q345为1平方米。3、改造工程预算转运站综合治理重要设备材料清单及费用预算表序号项目材料以及规格数量单价总价备注1落煤管12mm镜面钢板14m2300042023KRJM-582落煤管IOmm钢板6m25303180Q345,62.8KGm23防卡电动三通1套20230202304柔性振动1套20230202305三通挡板12mm镜面钢板3m230009000KRJM-42直接费合计94180安装费(15%)14127含拆除和安装调试合计108307(五)、项目名称：输煤系统3#甲皮带机头部落煤筒1、改造前设备(系统)状况及产生问题B原因分析：(1) 三通挡板倾角过小，煤流运行至挡板处冲击翻板导致速度衰减过快，煤易在挡板上积煤，从而导致三通堵煤；(2) 三通下落煤管拐角过大导致煤流在此处积煤且其落煤管内部表面粗糙摩擦系数高，导致管壁积煤；(3)犁煤器下煤斗管壁粗糙摩擦系数高，导致管壁积煤;2、改造技术措施：改造方案示意图如下：（1）拆除原电动三通，将原电动三通更换为异型三通，通过更换三通，可将翻板和水平面夹角提高到70°,利于煤流下行，且三通翻板采用镜面耐磨钢板KRJM-42制作，更能减
