洛阳万基水泥2800td新型干法熟料生产线生料均化库工艺设备表.docx

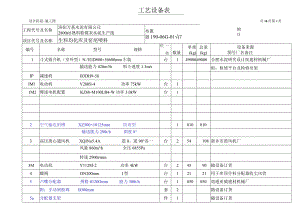

设计阶段:施工图工艺设备表共10页第1页工程代号及名称洛阳万基水泥有限公司2800td熟料粉煤灰水泥生产线布置器190-06G-01)7项目代号及名称生料均化库及窑尾喂料期日卷板时审审编编号名称型号规格一单位数量单重(kg)总重(kg)设备来源图号厂名备注1斗式提升机（室外型）N-TGD800×56600mm右装台14900049000合肥水泥研究设计院建材机械厂输送能力428m3h料斗速度1.3ms附：检修平台及检修吊架IP减速机B3DH9-50IMl电动机Y280S-4功率75kW台11M2慢速电机配置KZ68-M100LB4-W功率3.0kW台12空气输送斜槽XZ500×10125mm防雨型1810810输送能力280t/h斜度8°3高压离心通风机XQINo5.4A逆0。逆90°各一台254108新乡市鼓风机厂风量860m3h全压6855Pa转速2900rmin3M电动机Y112M-2功率4kW台24590随设备订货4蝶阀DN200mmI型台12121用于库顶生料分配器收尘风管5六嘴分配器规格0120Omm能力300t/h台1850850南通亚威建材机械厂附：手动闸板阀B300mm套2随设备订货5a分配器支架件1随设备订货编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注6空气输送斜槽XZ250×5172mm防雨型台4240960随生料分配器供货输送能力65t/h斜度8°7空气输送斜槽XZ250×3152mm防雨型台2163326随生料分配器供货输送能力65t/h斜度8°7a环形管道套1随设备订货7b空气输送斜槽支架件1随设备订货8罗茨风机MJL41WD转速980rmin1870870四川鼓风机厂供分料器用风升压19.6kPa流量6.73m3min附：空气滤清器、进出口消音器、弹性接头套1随设备订货安全阀、逆止阀减振器8M电动机Y132M-6功率4kW台1随设备订货转速980rmin9气震式袋收尘器LPM5A-15O净过滤面积124m2台152805280海宁洁华集团有限公司处理风量11160m3h立柱支脚缩799mm.收尘器阻力14701770Pa进风口设置在另一端过滤风速1.22.0mmin进口浓度<1(X)gm3出口浓度<30mgm3压缩空气消耗量0.46m3min压缩空气压力0.50.7MPa9M卸灰电机转速41r/min功率1.5kW台1随设备订货编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注10碟阀DN500mmI型台24080用于库顶收尘器进风管11离心通风机9-26No8D顺0。1542542新乡市鼓风机厂风量12166m3h全压3529Pa转速1450rminIlM电动机Y180M-4功率18.5kW台1182182随设备订货12量仓孔盖0250mm个2132613人孔门700x80Omm个110010()14安全阀032Omm防雨型个1100100南通亚威建材机械厂15库侧人孔门700×800mm个116库内减压锥个6南通亚威建材机械厂17库内充气装置套1南通亚威建材机械厂开式充气箱B350×2700个6开式充气箱B200×1600个12开式充气箱B200×1550个24开式充气箱B200×1500个12开式充气箱B200×1450个24开式充气箱B200×1350个12开式充气箱B200×1250个1218手动闸板阀B300通过量200t/h台6南通亚威建材机械厂19气动截止阀B300通过量200t/h斜度8°台6南通亚威建材机械厂编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注气缸用气量7m3h压力0.50.8MPa二位五通电磁换向阀2636000.0201电压220V起动功率22W工作功率15W20电动流量控制阀B300台6南通亚威建材机械厂通过量200t/h斜度8°20M电动执行器输入信号420mA个6随设备订货电压380VkW21空气输送斜槽XZ315×236Imm台6163978随电动流量控制阀供货输送能力200t/h斜度8°由南通亚威成套供货22气震式袋收尘器LPM5A-150净过滤面积124m2台152805280海宁洁华集团有限公司处理风量11160m3h进风口设置在另一端.收尘器阻力14701770Pa立柱支脚缩950mm.过滤风速1.22.0mmin进口浓度V100g/m3出口浓度50mgm3压缩空气消耗量0.46m3min压缩空气压力0.50.7MPa22M卸灰电机转速41r/min功率1.5kW台1随设备订货23离心通风机9-26No8D逆0°转速1450rmin台1542542新乡市鼓风机厂风量12166m3h全压3529Pa编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注23M电动机Y180M-4功率18.5kW台1182182随设备订货24生料计量仓06500mm有效储量140111839418394南通亚威建材机械厂仓底充气总面积6m224-1开式充气斜槽a充气槽（一）NYC65.1台2b充气槽（二）NYC65.2公4C充气槽（三）NYC65.34d充气槽（四）NYC65.4台4e充气槽（五）NYC65.5台2f充气槽（六）NYC65.6台225手动闸板阀B300通过量300t/h台2南通亚威建材机械厂引进技术26气动截止阀B300通过量300t/h斜度8°台2南通亚威建材机械厂气缸用气量7m3h压力0.50.8MPa二位五通电磁换向阀26360（X）.0201电压220V起动功率22W工作功率15W27电动流量控制阀B300台2南通亚威建材机械厂引进技术通过量300t/h斜度8°27M电动执行器输入信号420mA个2随设备订货编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注电压380VkW28空气输送斜槽XZ500×1428mm2132264输送能力330t/h斜度8°29固体流量计计量能力75300th计量精度±1%台28001600引进技术软联结1套30空气输送斜槽XZ500×23236mm防雨型11935.21935.2输送能力330th斜度8°31高压离心通风机XQINo5.4A顺90°转速2900rmin台1风量1257m3h全压61IOPa31M电动机Y132S1-2功率5.5kW台、132轴流风机T35-U风量23815Ph台1全压306Pa叶轮直径071Omm叶轮角度30°32M电动机YT100L2-4功率3.0kW台133电动球阀DQFA20其中两套控制仓底出料规格DN80mm34罗茨风机MJ3R52WC转速1240rminAi18901890供库底用风风压58.8kPa流量20.35m3min附：空气滤清器进出口消音器弹性接头套1安全阀逆止阀减振器编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注34M电动机Y200L-4功率30kW台1转速1450rmin35罗茨风机MJ3R52WD转速1450rmin台218703740四川鼓风机厂供仓底用风风压58.8kPa
