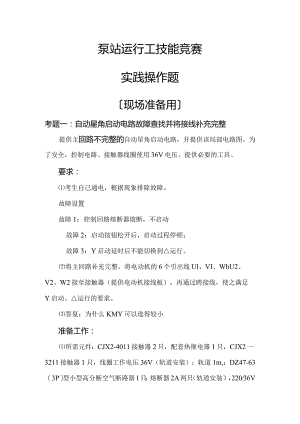

泵站运行工技能竞赛实践操作题现场准备用考题一：自动星角启动电路故障查找并将接线补充完整提供主回路不完整的自动星角启动电路，并提供该局部电路图。为了安全，控制电路、接触器线圈使用36V电压。提供必要的工具。要求：考生自己通电，根据现象排除故障。故障设置故障1：控制回路熔断器熔断，不启动故障2：启动按钮松开后，启动过程停顿；故障3：Y启动延时后不能切换到运行。将主回路补充完整。将电动机的6个引出线Ul、VI、WhU2、V2、W2接至接触器（提供电动机接线板），再通过跨接线，使之满足Y启动、运行的要求。答复：为什么KMY可以选得较小准备工作：所需元件：CJX2-4011接触器2只，配套热继电器1只，CJX2一3211接触器1只，线圈工作电压36V（轨道安装）；轨道1m,；DZ47-63（3P）型小型高分断空气断路器1只；熔断器2A两只（轨道安装），22036V变压器1只；时间继电器1只（线圈工作电压36V）,红色、绿色按钮各1只；黄、绿、红三色单股铜线（1.5mm2）三卷。在工作台下安装变压器，取80*50cm木工板1块；在其上布置元器件，电路图贴于板右侧。按图接线并通电调试。注：空气开关、时间继电器、熔断器均采用轨道安装，按钮采用“L形板水安全装在木板上，以便于接线。主回路使用黄、绿、红色别的导线，控制回路用黑色线，接线不绑扎。同一根线套以编号一样的端子。用三段线分别中间绕成弹簧状（模拟电动机绕组）、两端分别引出60Cm左右，作为模拟电动机的6根引出线，标明ul、U2、vl、V2、wl、w2o调试并按要求设置故障点2处。仪表、工具：指针式万用表2只（1只备用）、适合电路连接用的梅花、一字起（3把）；新尖嘴钳1把、剥线钳1把；纸和笔。（6）电路板做好后置于工作台上。考题二、游标卡尺、内径千分尺使用提供：DN250新法兰片1只、钢卷尺、千分尺1套、精度0.02mm的游标卡尺、纸、笔。要求：用内径千分尺测量法兰片内径，误差要求土0.04mm。用游标卡尺测量法兰片厚度，误差要求±0.04mm0注：为便于评分，指定同一测量部位。答复：游标卡尺的读数原理是什么002m游标卡尺，主尺的刻度间距为1mm,副尺每格长为多少准备工作：所需材料、工具：全新的DN250法兰片1只，5060Omm内径千分尺1套，精度0.02mm的游标卡1把。纸、笔。在法兰片上，将内径、厚度指定测量部位用砂布擦光，用记号笔做上记号。内径、外径分别测量三次作为标准值，填入评分标准中。适合的操作台。考题三、模拟触电急救方法提供：急救人体模型，卫生纸（供人工呼吸模拟时用）。要求：对心跳、呼吸都停顿的触电者进展急救，要求操作标准、边操作边讲解。答复：发现人触电，首先应该若何办方法有哪些准备工作所需材料、工具：急救模拟人1个；卫生纸1打。符合模拟人大小的木板，旁边地面放布垫子，供考生用。
