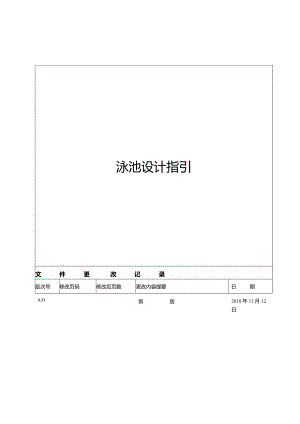

泳池设计指引.docx

泳池设计指引文件更改记录版次号修改页码修改后页数更改内容提要日期A/0新版2018年11月12日目录-编制依据3二适用范围3三泳池配置标准33.1 土建专业33.2 景观专业43.3 机电专业4四景观泳池配置标准54.1 土建专业54.2 景观专业64.3 机电专业6附件一泳池证件办理要求8附件二泳池报规注意事项io附件三房短池管理侬对标10一编制依据<1>建筑给水排水设计规范GB50015<2>游泳池给水排水工程技术规程CJJ122<3>游泳池设计及附件安装10S605<4>游泳池水质标准CJ244二适用范围适用于所有住宅项目、商办项目等公共及景观游泳池，方隅公寓及超然健身等项目内部配置的泳池，可参照本指引执行（公寓及超然健身对泳池有特殊要求时，以其对应的特殊设计要求为准）。三公共泳池配置标准3.1 土建专业3.1.1 功能房间配置要求>应配置更衣室（面积约20f）、淋浴室（面积约266）、厕所、器材库房、医务急救室、广播等辅助用房；>应配置技术设备用房：包括泳池设备机房（需有水处理、水质检验、水泵加压等功能区划分，机房面积可按5560m2考虑）、配电室及仓储用房等；3 .1.2公共泳池的做法及设施> 泳池形状宜为矩形；> 池壁水面下L20m处宜设通长歇脚台，宽度应为0.1Om-OJ5叫> 成人泳池水深一般为l352m,儿童池一般为0.6l叫> 带出发台的游泳池，从出发端开始延伸至少6米的范围内，水深应不小于L35米；> 池岸材料应防滑并易于清洗，有一定排水坡度，溢水槽作为溢流回水时，不应排入池岸的脏水;> 游泳池四周宜设置溢水沟，溢水沟上应覆盖格栅或挡板，其断面应考虑流量的大小并便于施工安装和维修清洗；> 游泳池池岸、卫生间、淋浴间及更衣室地面应防滑，在湿润状态下地面静摩擦系数不少于05;> 游泳池壁及池底光洁、防滑、不渗水、呈浅色，池岸、池身的阴阳交角均应按弧形处理；> 儿童游泳池不应配备戏水设备；> 出入泳池扶梯设置：水面面积500nf以下至少2个，50Onf以上（含50Onf）至少4个。扶梯应经过光滑倒角处理，不应有粗糙或锐角部位；> 游泳池水面面积25Onf以下的，应至少设置2个救生观察台，水面面积在25Onf及以上，应按面积每憎加25Oml及以内增设1个救生观察台，高度不小于L5m;> 池面有明显的水深度标识，深浅水区有明显的警示标识或隔离带；> 泳池区域应无视线盲区；> 泳池附近应设有水质检测结果和水温告示牌；4 .1.3防火及疏散> 泳池建筑耐火等级不低于二级；> 室内泳池建筑安全出口应设置乙级防火门；> 室内泳池建筑设有直接对外开口时，应满足自然排烟的条件；若没有直接对外开口时，应设机械排烟系统；> 疏散门的净宽度不应小于L4m,并应向疏散方向开启；> 疏散门不得做门槛，在紧靠门口L4m范围内不应设置踏步；> 疏散门应采用推闩外开门，不应采用推拉门，转门不得计入疏散门的总宽度；> 泳池建筑内踏步深度不应小于O.28m,踏步高度不应大于0.16叫楼梯最小宽度不得小于L2m,转折楼梯平台深度不应小于楼梯宽度。直跑楼梯的中间平台深度不应小于L2m;> 泳池建筑内不得采用螺旋楼梯和扇形踏步；踏步上下两级形成的平面角度不超过10°,且每级离扶手0.25m处踏步宽度超过0.22m时，可不受此限；3.2景观专业3. 2.1泳池需考虑独立封闭管理的可能性，原则上使用物理封闭（非植物密植方式），入口需设置门;4. 2.2泳池入口需设置泳池安全须知、警示牌及使用规范说明牌；4.3.3 泳池服务对象若为成人与儿童，则应有成人池与儿童池的区分；4.3.4 成人池最小尺寸要求：长X宽X深二25X13X1.4叫儿童池最小尺寸要求：长X宽X深二12X8X0.4m;（室外泳池长轴宜南北向）3.2.5安全要求：儿童池尽量不要与成人池同高度；泳池周边不可设置尖锐角造型；3.2.6泳池周边需设置看护及休闲平台，休息平台材质设置需考虑防滑要求；3.2.7泳池内壁采用马赛克，并标注水位线；3.2.8室外泳池周边需配置高杆射灯；3.2.9高端泳池需配置凉亭及泳池吧；3. 2.10泳池区域包括泳池周边平台范围内顶板需按2米覆土荷载设置；3.2. 11泳池周边尽量考虑私密性，采取植物密植方式；3.2.12泳池周边植物尽量选用常绿或棕根科植物，不宜种易落叶，结果实，带刺等植物；3.2.13室外公共游泳池需配置遮阳伞，休闲凳椅；3.3机电专业3. 3.1泳池配套水处理循环系统，处理后的水质满足国家现行行业标准游泳池水质标准CJ244规定；4. 3.2循环方式、消毒方式、循环周期> 室内游泳池：采用逆流式氯消毒（消毒剂为次氯酸钠），循环周期6h（儿童池循环系统应独立设置，循环周期为2h）;> 室外游泳池：采用顺流式氯消毒（消毒剂为次氯酸钠），循环周期6h（儿童池循环系统应独立设置，循环周期为2h）;3. 3.3池水加热>室内游泳池：池水采用不锈钢板式换热器间接加热，室内泳池为恒温泳池，设计温度为271;>室外游泳池：设计水温为常温，无需加热；3.3.4计量设施：设置水电表单独计量；3.3.5循环泵设置：泳池循环泵按不少于2台考虑，并设置一台备用泵（循环泵需自带毛发过滤器）；3.3.6过滤设备：按中速过滤设计，采用沙缸过滤器，滤料为单层均质石英砂，外壳为玻璃纤维材质.按不少于2台设置，不考虑备用；3.3.7加药方式：絮凝剂、PH调节剂、消毒剂等药剂设各自专用投药泵自动投加，并与循环泵联动;3.3.8泳池附件采用出水量可调节的给水口；泄水口宜做成坑槽形式并设计保护盖板或格栅，表面应与泳池底面平；给水口、回水口、泄水口、吸污口均采用ABS工程塑料材质，盖板均采用SS304不锈钢；3.3.9管材、阀门及水箱泳池循环系统采用UPVC给水管，公称压力IMPa,粘接或法兰连接；泳池循环系统中，管径DN50时采用全塑料截止阀，管径DN50时采用全塑料闸阀；泳池热媒系统阀门采用铸钢闸阀，公称压力IMPa;均衡水池及平衡水池均采用SS304不锈钢成品水箱；3.3.10洗净设施泳池入口通道应设置浸脚消毒池及强制淋浴；泳池附近隐蔽处应预留DN15清洗龙头，并在场地四周设置排水措施；3.3.11池水水质应采用自动监测和控制系统；3.3.12设备机房内应有良好的照明、火灾报警、通风换气及排水设施，地面应设排水沟排至集水井；3.3.13设备机房内靠近药剂桶处应预留一个DN15给水点；3.3.14游泳池区域的水面水平照度按2001x执行；3.3.15开放夜场的游泳池应有足够的应急照明设施；3. 3.16泳池应配置广播及视频监控系统，监控范围需满足泳池区域全覆盖；四景观泳池配置标准3.1 土建专业3.1.1 功能房间配置要求应配置技术设备用房：包括泳池设备机房（需有水处理、水质检验、水泵加压等功能区划分，机房面积可按5560m2考虑）、配电室及仓储用房等；4. 1.2景观泳池的做法及设施景观泳池形状宜为矩形；池壁水面下L20m处宜设通长歇脚台，宽度应为0.10m0.15叫景观泳池水深应按L352m考虑，儿童池按0.61叫池岸材料应防滑并易于清洗，有一定排水坡度，溢水槽作为溢流回水时，不应排入池岸的脏水；游泳池四周宜设置溢水沟，溢水沟上应覆盖格栅或挡板，其断面应考虑流量的大小并便于施工安装和维修清洗；游泳池池岸地面应防滑，在湿润状态下地面静摩擦系数不少于0.5;> 游泳池壁及池底光洁、防滑、不渗水、呈浅色，池岸、池身的阴阳交角均应按弧形处理；> 儿童游泳池不应配备戏水设备；> 出入泳池扶梯设置：水面面积50Onf以下至少2个，500H以上（含50Onf）至少4个。扶梯应经过光滑倒角处理，不应有粗糙或锐角部位；> 泳池区域应无视线盲区；4.1.3 防火及疏散>需考虑泳池区域人员疏散问题，提前规划好疏散流线；4.1.4 为后期调整为公共游泳池预留土建条件> 应预留更衣室（面积约20f）、淋浴室（面积约26rf）、厕所、器材库房、医务急救室、广播室等用房或场地；> 预留泳池周边救生观察台场地条件（游泳池水面面积25Onf以下的，应至少设置2个救生观察台,水面面积在25Onf及以上，应按面积每增加250亩及以内增设1个救生观察台，高度不小于1.5m）;4.2景观专业1.1.1 2.1泳池需考虑独立封闭管理的可能性，原则上使用物理封闭（非植物密植方式），入口需设置门;1.1.2 泳池入口需设置泳池安全须知、警示牌及使用规范说明牌；1.1.3 泳池服务对象若为成人与儿童，则应有成人池与儿童池的区分；4 .2.4成人池最小尺寸要求：长X宽X深二25X13XL4叫儿童池最小尺寸要求：长X宽X深二12X8X0.4叫（室外泳池长轴宜南北向）5 .2.5安全要求：儿童池尽量不要与成人池同高度；泳池周边不可设置尖锐角造型；6 .2.6泳池周边需设置看护及休闲平台，休息平台材质设置需考虑防滑要求；7 .2.7泳池内壁采用马赛克，并标注水位线；8 .2.8室外泳池周边需配置高杆射灯；9 .2.9高端泳池需配置凉亭及泳池吧；4.2.10泳池区域包括泳池周边平台范围内顶板需按2米覆土荷载设置；4.2.11泳池周边尽量考虑私密性，采取植物密植方式；4.2.12泳池周边植物尽量选用常绿或棕根科植物，不宜种易落叶，结果实，带刺等植物；4.2.13室外公共游泳池需配置遮阳伞，休闲凳椅；4.3机电专业4. 3.1泳池配套水处理循环系统，处理后的水质满足国家现行行业标准游泳池水质标准CJ244规定；5. 3.2循环方式、消毒方式、循环周期景观游泳池：采用顺流式氯消毒（消毒剂为次氯酸钠），循环周期6h（儿童池循环系统应独立设置，循环周期为2h）;4.3.3池水加热景观游泳池：设计水温为常温，无需加热；4.3.4计量设施：设置水电表单独计量；4.3.5循环泵设置：泳池循环泵按不少于2台考虑，并设置一台备用泵（循环泵需自带毛发过滤器）；4.3.6过滤设备：按中速过滤设计，采用沙缸过滤器，滤料为单层均质石英砂，外壳为玻璃纤维材质,按不少于2台设置，不考虑备用；4.3.7加药方式：絮凝剂、PH调节剂、消毒剂等药剂设各自专用投药泵自动投加，并与循环泵联动;4.3.8景观泳池附件采用出水量可调节的给水口；泄水口宜做成坑槽形式并设计保护盖板或格栅，表面应与泳池底面平；给水口、回水口、泄水口、吸污口均采用ABS工程塑料材质，盖板均采用SS304不锈钢；4.3.9管材、阀门及水箱景观泳池循环系统采用UPVC给水管，公称压力IMPa,粘接或法兰连接；景观泳池循环系统中，管径DN50时采用全塑料截止阀，管径DN50时采用全塑料闸阀；4.3.10洗净设施泳池附近隐蔽处应预留DN15清洗龙头，并在场地四周设置排水措施；4.3.11池水水质应采用自动监测和控制系统；4.3.12设备机房内应有良好的照明、火灾报警、通风换气及排水设施，地面应设排水沟排至集水井；4.3.13设备机房内靠近药剂桶处应预留一个DN15给水点；4.3,14为后期调整为公共游泳池预留机电条件设备机房内应预留均衡水池或平衡水池的设置场地；泳池入口通道内应考虑日后增设浸脚消毒池及强制淋
