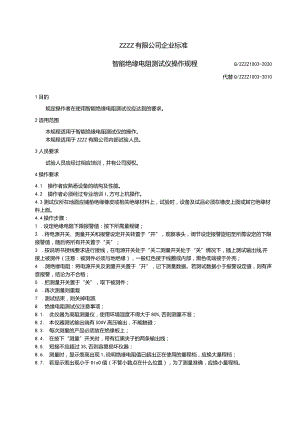

ZZZZ有限公司企业标准智能绝缘电阻测试仪操作规程Q/ZZZZ1003-2020代替Q/ZZZZ1003-20101目的规定操作者在使用智能绝缘电阻测试仪应达到的要求。2适用范围本规程适用于智能绝缘电阻测试仪的操作。本规程适用于ZZZZ有限公司内部试验人员。3人员要求试验人员应经过相应培训，并有公司授权。4操作要求4.1 操作者应熟悉设备的结构及性能。4.2 操作者必须经过专业培训I,方可上机操作。4.3测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。4.4操作步骤：1 .设定绝缘电阻下限报警值：按下所需量程键；2 .将电源开关、测量开关和报警设定开关转置于“开”，观察表头，调节设定报警旋钮至所需设定的下限报警值，随后将所有开关置于“关”；3 .按说明书接线要求进行接线，在电源开关处于“关二测量开关处于“关”情况下，插上测试输出线,并接上被测件（注意：被测件必须与地绝缘），一般红色接于线圈或内部，黑色低端接于外壳；4 .测绝缘电阻：将电源开关及测量开关置于“开”，记下测量数据。若测试数据小于报警设定值，则有声音报警，结论为不合格；5 .把测量开关置于“关”，取下被测件；6 .再次测量则重复7 .测试结束，则关掉电源.8 .绝缘电阻测试仪注意事项：8.1. 此仪器为高阻测量仪，使用环境湿度不得大于80%,否则测量不准；8.2. 本仪器测试输出端有500V高压输出，不能触碰；8.3. 每次测量的产品必须放在绝缘板上；8.4. 在按下“测量”开关时，带有红黑夹子的两条输出线；8.5. 短接不应超过3S,否则容易损坏仪器；8.6. 测量时，显示表高出现1,说明绝缘电阻值已超出正在使用的量程档，应换大量程档；8.7. 若显示表出现小于OloO值（不管小数点在什么位置），为了测量准确，应换小量程档。2020-10-15 实施2020-09-15发布此页无正文。附加说明：本标准由ZZZZ有限公司质保部提出本标准主要起草人：ZZZZ本标准所代替标准的历年版本发布情况为Q/ZZZZ1003-2010
