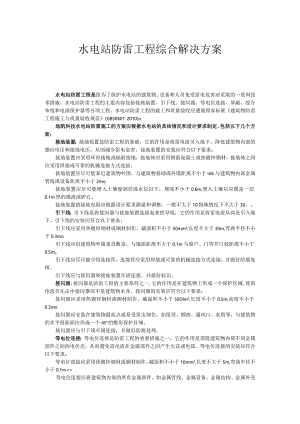

水电站防雷工程综合解决方案.docx
水电站防雷工程综合解决方案水电站防雷工程是指为了保护水电站的建筑物、设备和人员免受雷电危害而采取的一系列技术措施。水电站防雷工程的主要内容包括接地装置、引下线、接闪器、等电位连接、屏蔽、综合布线和电涌保护器等分项工程。水电站防雷工程的施工和质量验收应遵循国家标准建筑物防雷工程施工与质量验收规范(GB50601-2010)o地凯科技水电站防雷施工的方案应根据水电站的具体情况和设计要求制定，包括以下几个方面：接地装置：接地装置是防雷工程的基础，它的作用是将雷电流引入地下，降低建筑物内部的感应电压和接地电压，从而减少雷电危害。接地装置的安装应符合以下要求：接地装置应采用环形接地或辐射接地，接地体应采用钢筋混凝土或热镀锌钢材，接地体之间应采用焊接或可靠的机械连接方式连接。接地装置应尽可能靠近建筑物外围，与建筑物基础或外墙距离不小于Inb与建筑物内部金属管线或设备距离不小于2mo接地装置应尽可能埋入土壤湿润层或水位以下，埋深不小于0.6m,埋入土壤后应覆盖一层0.1m厚的煤渣或碎石。接地装置的接地电阻应根据设计要求测量和调整，一般不大于10特殊情况下不大于30。引下线：引下线是将接闪器与接地装置连接起来的导线，它的作用是将雷电流从高处引入地下。引下线的安装应符合以下要求：引下线应采用热镀锌钢材或铜材制作，截面积不小于50mm2,长度不大于30m,弯曲半径不小于0.3mo引下线应沿建筑物外墙垂直敷设，与墙面距离不大于0.1m与窗户、门等开口处距离不小于0.5mo引下线应尽可能少用连接件，连接件应采用焊接或可靠的机械连接方式连接，并做好防腐处理。引下线应与接闪器和接地装置牢固连接，并做好标识。接闪器:接闪器是防雷工程的主要部件之一,它的作用是在建筑物上形成一个保护区域,使雷电流首先击中接闪器而不是建筑物本身。接闪器的安装应符合以下要求：接闪器应采用热镀锌钢材或铜材制作，截面积不小于50Dlm2,长度不小于0.5m,高度不小于0.3mo接闪器应安装在建筑物最高点或易受雷击部位，如屋顶、烟囱、通风口、水塔等，与建筑物的水平投影面应形成一个45°的锥形保护区域。接闪器应与引下线牢固连接，并做好防腐处理。等电位连接：等电位连接是防雷工程的重要措施之一，它的作用是消除建筑物内部不同金属部件之间的电位差，从而避免雷电流在金属部件之间产生火花或电弧。等电位连接的安装应符合以下要求：等电位连接应采用热镀锌钢材或铜材制作，截面积不小于16mm2,长度不大于5m,弯曲半径不小于0.1m<>等电位连接应将建筑物内部的所有金属部件，如金属管线、金属设备、金属结构、金属外壳等，与接地装置或引下线连接起来，形成一个统一的接地系统。等电位连接应尽可能短、直、平行，避免交叉或绕圈，连接件应采用焊接或可靠的机械连接方式连接，并做好防腐处理。屏蔽：屏蔽是防雷工程的一种补充措施，它的作用是利用金属网或金属板等导体材料对建筑物内部的敏感设备或人员进行空间隔离，从而减少雷电感应电压或雷电电磁辐射对其造成的干扰或损伤。屏蔽的安装应符合以下要求：屏蔽应采用热镀锌钢网或铜网制作，网孔尺寸不大于0.02DlXO.02m,厚度不小于0.5mm。屏蔽应将需要保护的设备或人员完全包围，与外界形成一个闭合的金属笼，与外界的通风口、门窗等开口处应采用导电垫片或导电胶带进行密封处理。屏蔽应与接地装置或引下线牢固连接，并做好防腐处理。综合布线：综合布线是指将建筑物内部的各种信号线（如电话线、网络线、视频线等）和电源线（如交流电源线、直流电源线等）按照一定的规则和标准进行统一规划、设计和安装的工程。综合布线的安装应符合以下要求：综合布线应采用符合国家标准生产经营单位生产安全事故应急预案编制导则（GB/T29639-2020）2要求的优质导线和配件，如屏蔽双绞线、光纤、插座、插头等。综合布线应按照水平布线和垂直布线两个方向进行敷设,水平布线是指从信息点到管理点之间的导线，垂直布线是指从管理点到设备间之间的导线。综合布线应沿建筑物内部的走道、天花板、墙壁等敷设，与墙面距离不小于0.05m,与天花板距离不小于01m,与地面距离不小于0.2nu综合布线应避免与雷电流通路或强电流通路平行或交叉，如必须平行或交叉，应采用金属管或金属屏蔽层进行隔离，并保持一定的距离。综合布线应在每个信息点和管理点设置相应的电涌保护器，以防止雷电感应电压或雷电直击电压对信号线和电源线造成损坏。电涌保护器（浪涌保护器电涌保护器是防雷工程的重要部件之一，它的作用是在雷电流或过电压进入建筑物内部时，将其限制在一定的范围内，从而保护建筑物内部的设备和人员免受雷电危害地凯科技电涌保护器（浪涌保护器）的安装应符合以下要求：电涌保护器应根据信号线或电源线的类型、参数和工作环境选择合适的型号和规格，如气体放电管、金属氧化物压敏电阻、瞬态抑制二极管等。电涌保护器应安装在信号线或电源线的入口处或关键节点处，如信息点、管理点、设备间等，与被保护设备之间的距离不大于0.5m0电涌保护器应与接地装置或引下线牢固连接，并做好标识和检测。
