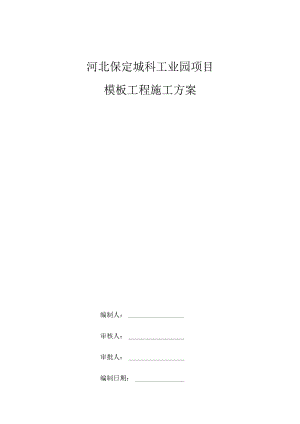

河北保定城科工业园项目模板工程施工方案编制人：审核人：审批人：编制日期：服务业主汇报社会求真务实团结高效第1节编制依据11. 1编制依据1第2节工程概况12. 1总体概况13. 2结构设计概况2第3节施工总体部署33.1 施工部位及工期33.2 2质量目标33.3 劳动组织及责任分工3第4节施工准备44.1 机具准备44.2 材料准备4第5节主要施工方法及措施55.1 模板配置设计55.2 施工流水段的划分65.3 模板加工制作与拼装75.4 模板工程的工艺流程85.5 操作工艺8第6节模板工程质量控制要点126.1 柱模板质量控制要点126.2 梁、板模板控制要点126.3 楼梯踏步模板136.4 后浇带模板工程13第7节施工质量检查147.1进场模板质量要求147.2 模板安装质量要求157.3 架体支撑质量要求187.4 其他注意事项20第8节施工安全技术措施208.1 模板安装施工基本安全措施218.2 模板支架搭设安全技术措施228.3 柱模板施工安全技术措施238.4 墙模板施工安全技术措施238.5 梁板模板施工安全技术措施238.6 模板支架拆除技术措施24第9节文明施工及环保措施25第10节成品保护25第1节编制依据1.1编制依据序号名称1项目施工图2施工组织设计3混凝土结构工程施工质量验收规范GB50204-20154混凝土结构工程施工规范GB50666-20115建筑施工模板安全技术规范JGJI62-20086建筑施工扣件式钢管脚手架安全技术规范JGJI30-20117建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-20108钢管脚手架、模板支架安全选用技术规程DB11/T583-2015第2节工程概况2.1总体概况工程名称河北保定城科工业园项目建设单位保定市经开智汇信息科技发展有限公司设计单位北京东方华太建筑设计工程有限责任公司勘察单位保定市建筑设计院有限公司监理单位承包单位中集建设集团有限公司建筑面积北块：54421.83m2南块：5127L09m2总面积:105692.92m2结构形式基础：独立基础、板筏及柱墩、独立基础及防水板主体工程层数车库地下：1层车库：钢筋碎框架主楼地下：;4层主楼：钢框架主楼地上411层耐火等级地下：级、地上：二级抗震设防烈度7度2. 2结构设计概况序号项目内容1结构形式基础结构形式1、地下车库独立基础及防水板2、主楼采用筏板基础主体结构形式1、车库采用钢筋砂框架2、厂房采用钢框架2混凝土强度等级地下车库基础垫层C15筏板C30(P6)柱C35、外墙C35(P6)、梁板梯：C35厂房基础垫层C15筏板C30(P6)柱C35、外墙C35(P6)、梁板梯：C354抗震等级车库四级厂房四级5钢筋类别HPB3006、8HRB4006、8、10、12、14、16>18、20>22、256钢筋连接机械连接214mm绑扎搭接<14mm7钢筋保护层50mm基础筏板下部40mm地下室外墙迎土面25mm卫生间梁、柱；室外露天墙、板20mm室内梁、柱15u室内墙、板第3节施工总体部署本工程模板工程采用15mm厚多层板采取现场加工、拼装制作，现场设置二个木工加工区，分别布置在C地块和D地块；木工存放区均进行平整夯实、采用混凝土硬化；木工加工区设置木工专用加工房。3. 1施工部位及工期基础结构在2022年8月份开始施工，计划在2022年11月30日前完成地下结构施工。主体结构在2023年3月开始施工，计划在2023年11月结构封顶。3.2质量目标合格。创省市级优质工程3. 3劳动组织及责任分工3. 3.1管理层负责人现场设置专业主管工长，由专业主管工长负责对模板从配板加工到现场拼装进行全过程管理控制。项目部模板专项工程质量控制小组一览表序号管理层人员职务1质量负责人2安全总监3土建技术员4质检工程师5测量工程师3.3.2劳务层负责人劳务层钢筋专项工程质量控制小组一览表序号管理层人员职务1施工队长(劳务负责人)2专业木工工长3.3.3工人数量及分工(1)凡参与施工的操作工人、技术管理和质量管理人员均应经技术培训。序号工种单位数量备注1木工人60人员随施工进度陆续进场2电工人23架子工人204材料员人25杂工人10第4节施工准备（1）认真熟悉和审查图纸，核对墙、梁、板、柱定位、高程及时发现结构图纸中的疑点以及与现场施工中有冲突的地方，提前与设计办理洽商或变更，做好施工前的准备工作。（2）根据楼层做好软木模配模尺寸核算，避免大料短用，短料不用，避免碎拼；（3）做好各工种间的交接检，做到检查上道工序，确保本道工序，服务下道工序的“三工序”及“三检”制度。（4）跨度24m的梁、板中部按设计要求进行2%。起拱。3.1 机具准备模板工程计划施工机具准备一览表编号名称单位数量1木工圆锯台22木工平刨台23手提电锯台84打眼电钻台85线坠、水平尺套班组自带4. 2材料准备1、模板材料模板材料选用=15InIn厚的木芯胶合板，模板的背带选用30×80mm的木方和48钢管。2、紧固材料紧固材料采用14加固铁杆，其中车库外墙、消防水池、防水碎和人防区域墙体采用带止水板的加固钢筋杆，其他剪力墙采用一般直钢筋杆。剪力墙中带止水板钢筋杆，为一次性使用，其他剪力墙内加固杆为中14加固铁杆，穿16PvC管后，重复使用（穿墙螺栓如下图）。3、支撑架体梁、板支撑架体系选用轮扣组合脚手架配合扣件钢管脚手架。第5节主要施工方法及措施4.1 模板配置设计部位模板体系配置数量基础模板基础垫层垫层模板采用30X8Omnl方木，沿垫层边线设置，方木外侧采用钢筋钉在基底土层上按总量4栋楼配置筏板基础采用灰砂砖砌筑240mm墙体,表面抹灰,粘贴防水材料后作为模板及防水导墙使用，穆墙与肥槽间回填土方按底板周长及高度满配集水坑15mm厚覆膜胶合板；30X8Omm方木；钢管支撑按集水坑尺寸单独配置地下墙体面板15mm厚覆膜木胶合板；次龙骨30X8Onlnl木方、40×40方管竖放；主龙骨牛48钢管；支撑体系48mm扣件式钢管脚手架按最大流水段配置2层矩形柱面板15mm厚覆膜胶合板板；次龙骨30×80mm>40X40方按最大流水段配置2套管木方竖放间距200mm；柱箍采用中48钢管紧固间距600mm：支撑体系选用扣件式钢管脚手架；柱截面外设置对拉螺栓；楼板面板15mm厚覆膜木胶合板，次龙骨30X8Omm方木、40×40方管间距200mm；主龙骨48钢管间距随支撑架间距900mm.1200mm；支撑体系48轮扣脚手架和扣件式钢管脚手架，支撑架间距90Omm、1200mm。按最大单层面积用量配置3层框架梁梁底模面板15三厚覆膜胶合板；次龙骨30X8OmIn方木；主龙骨采用e48钢管；支撑体系48X3.5mm轮扣式脚手架按最大单层面积用量配置3层梁侧模15mm厚覆膜木胶合板；次龙骨30X8Omm方木；主龙骨948钢管，支撑体系为对拉螺栓。按最大单层面积用量配置2层墙体面板15mm厚覆膜木胶合板；次龙骨30X8Omnl木方、40X40方管竖放；主龙骨0M8钢管；支撑体系48mm扣件式钢管脚手架按最大流水段配置2套洞口模板门窗洞口采用木胶合板加工单独配置楼梯地下结构同楼板模板体系，地上标准层定制定型楼梯模板单独配置构造柱15mm厚多层板，方木及对拉螺栓单独配置标准层支撑架盘扣脚手架立杆间距120Omn1、步距1500mmo按最大单层面积用量配置2层4.2 施工流水段的划分（1） ±0.000以下流水段的划分流水划分平面图（2） ±0.000以上流水段的划分施工流水划分图5. 3模板加工制作与拼装1）拼装场地夯实平整，条件许可时可设拼装操作平台。2）按模板设计图尺寸，采用沉头自攻螺丝将木模板与方木拼成整片模板，接缝处附加小龙骨以加强整体性。3）批装成整体木模板的锯开面及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。4）木模板加工好后，质量工程师检查模板规格尺寸的正确性。按照配模图编号，并均匀涂刷隔离剂，分规格码放，并设置防雨、防潮、防砸措施。5）放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的做水泥砂浆找平层。6）模板安装前，拄子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块等，均应完成隐蔽验收手续。7）坡屋面模板单独按照新品配置，一次性投入。5.4模板工程的工艺流程1）安装柱模板搭设安装脚手架一沿模板边线贴密封条一立柱子片模一安装柱箍一校正柱子方正、垂直和位置一全面检查校正一群体固定一办理预检。2）安装梁模板弹出梁轴线及水平线并进行复核一搭设梁模板支架一安装梁底楞一安装梁底模板一梁底起拱一绑扎钢筋一安装梁侧模板一安装另一侧模板一安装上下锁品楞、斜撑楞、腰楞和对拉螺栓一复核梁模尺寸、位置一与相邻模板连接牢固一办理预检3）安装顶板模板搭设支架一安装横纵大小龙骨一调整板下皮标高及起拱一铺设顶板模板一检查模板上皮标高、平整度一办预检4）电梯井筒模板电梯井筒钢筋绑扎、验收一井筒内侧模板安装一电梯井筒外侧模板安装一内侧固定一外侧模板固定一办理预验收5. 5操作工艺1 .安装柱模板（1）模板组片完毕后，按照模板设计图纸的要求留设清扫口，检查模板的对角线，平整度和外形尺寸。（2）吊装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定。随即吊装第二、三、四片模板，作好临时支撑或固定。（3）先安装上下两个柱箍，并用脚手管和架子临时固定。逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差、截面、对角线，并做支撑。（4）按照上述方法安装一定流水段柱子模板后，全面检查安装质量，注意在纵横两个方向上都挂通线检查，并作好群体的水平拉（支）杆及剪力竖杆的固定。（5）将柱模内清理千净，封闭清理日，检查合格后办理预检。柱模板安装效果图2 .安装梁模板（1）在柱竖向钢筋（柱、板分别施工时在混凝土上）弹出梁的轴线及水平线，并复核。（2）安装梁模板支架前，在专用支柱下脚要铺设通长脚手板，并且楼层间的上下支柱应在同一条直线上。（3）搭设梁底小横木，间距符合模板设计要求。（4）拉线安装梁底模板，控制好梁底的起拱高度（控制在l%°3%o范围内）符
