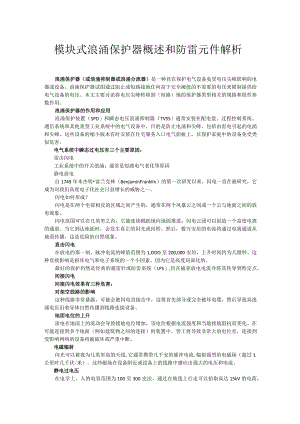

模块式浪涌保护器概述和防雷元件解析.docx
模块式浪涌保护器概述和防雷元件解析浪涌保护器（或浪涌抑制器或浪涌分流器）是一种旨在保护电气设备免受电压尖峰影响的电器或设备。浪涌保护器试图通过阻止或短路接地任何高于安全阈值的不需要的电压来限制提供给电气设备的电压。木文主要讨论将电压尖峰转移到（短路）地的保护器类型相关的规格和组件参数作用。浪涌保护器的作用和应用浪涌保护装置（SPD）和瞬态电压浪涌抑制器（TVSS）通常安装在配电盘、过程控制系统、通信系统和其他重型工业系统中的电气设备中，目的是防止电涌和尖峰，包括由雷电引起的电涌和尖峰。这些设备的缩小版本有时安装在住宅服务入口电气面板上，以保护家庭中的设备免受类似危害。电气系统中瞬态过电压有三个主要原因：雷击闪电工业系统中的开关浪涌：通常是短路电气老化等原因静电放电自1749年本杰明富兰克林（BenjaminFranklin）的第一次研究以来，闪电一直在被研究，它成为对我们高度电子化社会日益增长的威胁之一。闪电如何形成？闪电是在两个电荷相反的区域之间产生的，通常在两个风暴云之间或一个云与地面之间的放电现象。闪电范围可以在几英里之内，它能连续跳跃地向地面推进：闪电云团可以创造一个高度电离的通道。当它到达地面时，会发生真正的闪光或回程。然后，数万安培的电流将通过电离通道从地面传播，这是危险的自然现象。直击闪电在放电的那一刻，脉冲电流的峰值范围为1,OOO至200,000安培，上升时间约为几微秒。这种直接影响是损坏电气和电子系统的一个小因素，因为它是高度局部化的。最好的保护仍然是经典的避雷针或防雷系统（LPS）,旨在捕获放电电流并将其传导到特定点。间接闪电间接闪电效果有三种危害：对架空线路的影响这种线路非常暴露，可能会被闪电直接击中，这将首先部分或完全破坏电缆，然后导致高浪涌电压沿着导体自然传播到线路连接设备。地面电位的上升雷电在地面上的流动会导致接地电位增加，该电位根据电流强度和当地接地阻抗而变化。在可能连接到多个地面（例如建筑物之间的连接）的装置中，罢工将导致非常大的电位差，连接到受影响网络的设备将被破坏或严重中断。电磁辐射闪光可以被视为几英里高的天线,它通常携带几千安的脉冲电流,辐射强烈的电磁场（超过1公里时几千伏/米）。这些磁场在设备附近或设备上的线路中感应出强大的电压和电流。静电过电压在电学上，人的电容范围为100至300皮法，通过在地毯上行走可以拾取高达15kV的电荷，然后触摸一些导电物体并在几微秒内放电，电流约为10安培。所有集成电路（CMOS等）都非常容易受到这种干扰，通常通过屏蔽和接地来消除这种干扰。电涌保护器浪涌保护器件（SPD）是解决过压问题的公认有效解决方案。然而，为了获得最大的效果，必须根据应用的风险选择它，并根据技术规则进行安装。地凯直流电源浪涌保护器概述背景和保护注意事项公用事业互动或并网太阳能光伏（PV）系统是非常苛刻且成本密集型的项目。他们通常需要太阳能光伏系统运行几十年才能产生预期的投资回报。许多制造商将保证系统寿命超过20年，而逆变器通常只保证5-10年。所有成本和投资回报均根据这些时间段计算。然而，由于这些应用的暴露性质及其与交流公用电网的互连，许多光伏系统尚未达到成熟的安全运行度。太阳能光伏阵列具有金属框架，起安装在露天或屋顶上，充当非常好的避雷针。出于这个原因，谨慎的做法是使用浪涌保护器或SPD,以消除这些潜在威胁，从而最大限度地延长系统的预期寿命。综合电通保护系统的成本不到系统总支出的1%。推荐使用地凯光伏太阳能专用浪涌保护器，以确保您的系统具有市场上最好的电涌保护。同轴信号浪涌保护器概述无线电通信设备保护部署在固定、或移动应用中的无线电通信设备特别容易受到雷击，因为它们的应用是在暴露区域。最常见的服务连续性中断是由直接雷击到天线杆、周围地面系统或感应到这两个区域之间的连接引起的瞬态浪涌造成的。CDMA.GSM/UMTS.WiMAX或TETRA,5G基站中使用的无线电设备必须考虑这种风险，以确保服务不中断.LSP为射频（RF）通信线路提供三种特定的电涌保护技术，可单独适应每个系统的不同操作要求。射频浪涌保护技术气管直流通保护P8AX系列气体放电管（GDT）直流通保护是唯一可用于超高频传输（高达6GHz）的电涌保护组件，因为它的电容非常低。在基于GDT的同轴浪涌保护器中，GDT在中心导体和外部屏蔽之间并联连接。当达到其火花放电电压时，在过压条件下，线路短暂短路（电弧电压）并从敏感设备转移，器件将运行。火花放电电压取决于过电压的上升前沿。过电压的dV/dt越高，浪涌保护器的火花放电电压就越高。当过电压消失时，气体放电管恢复到正常的被动、高度绝缘状态，并会再次运行。GDT固定在专门设计的支架中，可在大浪涌事件期间最大限度地提高传导，如果由于使用寿命结束而需要维护,GDT仍然非常容易拆卸.P8AX系列可用于运行直流电压高达-/+48VDC的同轴线路。
