换热器用铜管企业标准.docx

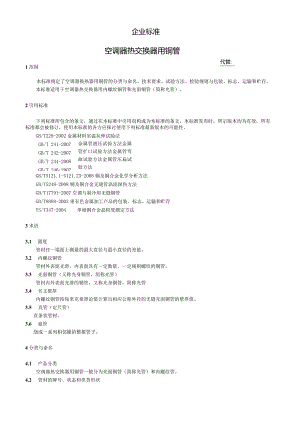

企业标准空调器热交换器用铜管代替:1范围本标准规定了空调器换热器用铜管的分类与命名、技术要求、试验方法、检验规则与包装、标志、运输和贮存。本标准适用于空调器热交换器用内螺纹铜管和光面铜管（简称光管）。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准发布时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T228-2002金属材料室温拉伸试验法GB/T 241-2007GB/T 242-2007GB/T 244-2008GB/T 246-2007金属管液压试验方法金属管扩口试验方法金属管弯曲试验方法金属管压扁试验方法GB/T5121.1-5121.23-2008铜及铜合金化学分析方法GB/T5248-2008铜及铜合金无缝管涡流探伤方法GB/T17791-2007空调与制冷用无缝铜管GB/T8888-2003重有色金属加工产品的包装、标志、运输和贮存YS/T347-2004单相铜合金晶粒度测定方法3术语3.1 圆度管材任一端面上测量的最大直径与最小直径的差值。3.2 内螺纹铜管管材外表面光滑，内表面具有一定数量、一定规则螺纹的铜管。3.3 光面铜管（又称光身铜管，简称光管）管材内外表面光滑的铜管，又称光身铜管，简称光管3.4 名义壁厚内螺纹铜管按每米克重理论值计算出相应公称外径的无缝光面铜管的壁厚值。3.5 直管（定尺管）直条状管材。3.6 盘管绕成一系列相邻圈的整根管子。4分类与命名4.1 产品分类空调器热交换器用铜管一般分为光面铜管（简称光管）和内螺纹管。4.2 管材的牌号、状态和供货形状管材的牌号、状态和供货形状应符合表1的规定。表1产品的牌号、状态各供货形状牌号状态供货形状TP2轻软（M2）、软（M）直管（定尺管）盘管4.3标记方法与示例标记方法如下:标记示例:铜管的生产执行标准盘管用C来表示，直管为铜管长度铜管的名义壁厚（光管用壁厚表示,底壁厚+齿高一螺旋角）铜管的外径铜管的牌号铜管的种类螺纹管表示示例1：外径为9.52mm,壁厚为O.35mm牌号为TP2M,生产标准为Q/ZGJZ2-2009的光管，长度为1645mm,标记为：光管TP2M9.52×0.35×1645Q/ZGJZ2-2009示例2：外径为7.OOmm,底壁厚为0.28mm,齿高为0.15mm、螺旋角为18°、牌号TP2M、生产标准为Q/ZGJZ2-2009的内螺纹铜盘管标注为：内螺纹TP2M7.00X0.28+0.1518oXCQ/ZGJZ2-20095技术要求5.1结构尺寸5.Ll内螺纹铜管尺寸及偏差：内螺纹铜管的齿形图示见图1D外径；d内径；TW-底壁厚；Hf-齿高；TWT一总壁厚：W一槽底宽一齿顶角；B螺旋角；图1内螺纹铜管齿形示意图热交换器用内螺纹铜管的尺寸及允许偏差应符合表2的规定，表3为本标准推荐规格。表2尺寸及允许偏差名称尺寸允许偏差平均外径D,mm5D<9±0.049D<16±0.05内径d,mm±0.03名义壁厚T,mm0.30-0.45圆度，mm底壁厚TW,mm0.25-0.35±0.03齿高Hf,mm0.15-0.28±0.02齿顶角,(°)3060+5螺旋角,(°)730+2槽底宽W,mm0.10-0.20±0.030.20-0.30±0.04螺纹数n40750每米克重,gm+2注：1表中内径d=D-(TW+Hf)X2;2每米克重理论值由供需双方认可：3如有特殊要求由供需双方协商确定。表3推荐规格名义尺寸序号规格，mm外径D内f:d底壁厚TW齿高Hf总壁厚TWT螺旋角齿顶角螺纹数n平均壁厚米克重mmmmmmmmmm(°)(°)条mmg/m15.00×0.20+0.15-18o54.30.20.150.351840400.253326.35×0.25+0.15-18o6.355.550.250.150.41840450.2955037.0×0.25+0.10-15o76.30.250.10.351535650.285347.0×0.25+0.18-18o76.140.250.180.431840500.35757.0×0.27+0.15-18o76.160.270.150.421853600.326267.0×0.28+0.15-18o76.140.280.150.431850600.336277.94×0.28+0.15-18o7.947.080.280.150.431853600.357287.94×0.25+0.18-18o7.947.080.250.180.431835600.3056599.52×0.28+0.15-18o9.528.660.280.150.431853600.3385109.52×0.27+0.16-18o9.528.660.270.160.431830700.3282119.52×0.28+0.12-15°9.528.720.280.120.41550650.30580129.52×0.30+0.20-18o9.528.520.30.20.51850600.36931312.7×0.41+0.25-18o12.711.380.410.250.661835750.4851661415.88×0.45+0.30-18o15.8814.380.450.30.751853740.562395.1.2光管的尺寸及偏差光铜管的结构示意图见图2热交换器用光管的尺寸及偏差应符合表4的规定表4单位:mm检验项目尺寸规格（外径X壁厚）外径偏差壁厚偏差直管7×0.35±0.05±0.037.94X0.359.52X0.357×0.30±0.05±0.027.94X0.309.52X0.305.L3定尺管的长度尺寸及偏差,管材的定尺或倍尺长度应在不定尺范围内，倍尺长度应加入锯切量，每一锯切量为5m,直管定尺允许偏差应符合表5的规定。表5直管定尺允许偏差单位:mm长度允许偏差400-600+10>6001800+10>1800-4000+20>4000-10000+505.1.4圆度铜管的圆度应符合表6的规定表6铜，用的圆度公差单位:mm公称外径圆度50.1470.217.940.239.520.2812.70.3715.880.485.2化学成分管材的化学成分应符合表7的规定。表7管材的化学成分牌号主要成分，（%）杂质成分，不大于，（%）TP2CuPSBiSbAsFeNiPbSnZnO>99.900.015-0.0400.0050.0010.0020.0020.0050.0050.0050.0050.0050.015.3外观质量5.3.1内外表面质量管材的内外表面应清洁、光亮、无针孔、裂缝、起皮、气泡、粗拉道、夹杂、铜粉、积碳层、绿锈、脏污、水珠和严重的氧化膜（内螺纹铜管内表面齿形均匀）。不允许存在明显的划伤、凹坑和斑点等影响使用的有害缺陷。内外表面颜色要求不能呈（灰）黑色、蓝色、紫红色。呈轻微灰黑色时不能被擦除，不能有油污流出,用气吹内外表面不得有粉沫，且吹后表面不得变成白色。5.3.2管材质量管材不应有分层和明显呈暗裂状粗燥感。端部应锯切平整，允许有轻微的毛刺。5.4性能要求5.4.1 压扁试验观察压扁后的试样，试样不应有肉眼可见的轻微裂纹。5.4.2 清洁度铜管内表面残留物应不大于28mg112。5.4.3 3室温力学性能与晶粒度铜管力学性能与晶粒度应符合表8的规定。表8牌号材料状态抗拉强度（MPa）延伸率（%）平均晶粒度（mm）TP2M、M2220255工430.015-0.0405.4.4扩口性能采用60°的冲锥，扩口率为30%,扩口后试样不应产生肉眼可见的裂纹或裂口。5.4.5 弯曲试验试验铜管在弯心直径为铜管公称外径1.5倍的条件下，弯曲180°一次不应产生皱折和裂纹。5.4.6 水压试验铜管经表压为5.OMPa（50Kgfcr）的水压，历时保压5min的试验后，铜管外表面不应有任何渗漏现象，并且试验后铜管不应有产生永久变形（膨胀），然后缓慢加压至13.0MPa（表压）以上，保压Imin,不得破裂但允许产生永久变形（膨胀）。5.4.7涡流探伤54.7.1直管应在探伤设备信号装置上不发出报警信号。盘管的报警信号允许次数为每盘5次以内；报警信号深色标记长度不小于30OnIm（J喷墨标记必须清晰可见。喷墨沿铜管圆周分布，且不少于2/3圆周5.4.7.2涡流探伤检测时，标准样管人工缺陷为通孔，其孔径应符合表9的规定。表9标准样管人工缺陷孔径单位:mm管外径钻孔直径5.00-9.000.3>9.0013.000.46试验方法1.1 外观质量以目测进行检验。1.2 结构尺寸结构尺寸用相应精度的工具进行检验。内表面螺纹尺寸及偏差的测量方法按附录A（标准的附录）的规定进行。6. 3性能试验7. 3.1化学成分分析管材的化学成分仲裁分析方法按GB/T5121规定进行。8. 3.2压扁试验截取试样或在管上直接进行将铜管夹在两平板之间，并连续施加压力，直至两平板间距为管壁厚的3倍。铜管的压扁试验按GB/T246的规定。6.3.3清洁度试验铜管的管内清洁度试验按附录B的规定。6.3.4力学性能铜管的力学性能按GB/T228的规定。6.3.5晶粒度铜管的晶粒度按YB/T347规定。6.3.6扩口试验铜管的扩口试验按GB/T242规定进行。6.3.7弯曲试验铜管的弯曲试验按GB/T244的规定。6.3.8水压试验铜管的水压试验按GB/T241的规定。6.3.9涡流探伤涡流探伤试验按GB/T5248的规定。6.3.10拉伸试验管材的拉伸试验按GB/T228-2002的规定进行，其拉伸试样按GB
