化粪池拉森钢板桩支护施工方案210303-29.docx

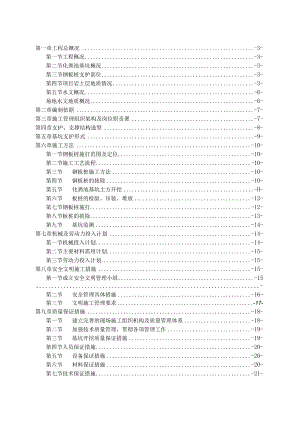

第一章工程总概况-3-第一节工程概况-3-第二节化粪池基坑概况-3-第三节钢板桩支护部位-3-第四节项目岩土层地质情况-3-第五节水文概况-6-场地水文地质概况-6-第二章编制依据-7-第三章施工管理组织架构及岗位职责署-7-第四章支护、支撑结构选型-8-第五章基坑支护形式-9-第六章施工方法-10-第一节钢板桩施打范围及定位-10-第二节施工工艺流程-10-第三节钢板桩施工方法-10-第四节钢板桩的拔除-10-第五节化粪池基坑土方开挖-H-第六节板桩的检验、吊装、堆放-12-第七节钢板桩施打-12-第八节板桩的拔除-13-第九节基坑监测-14-第七章机械及劳动力投入计划-14-第一节机械投入计划-14-第二节主要材料需用计划-15-第三节劳动力投入计划-15-第八章安全文明施工措施-15-第一节成立安全文明管理小组-15-第二节安全管理具体措施-16-第三节文明施工管理要求-17-第九章质量保证措施-18-第一节建立完善的现场施工组织机构及质量管理体系-18-第二节加强技术质量管理，贯彻各项管理工作-19-第三节基坑开挖质量保证措施-19-第四节人员保证措施-20-第五节设备保证措施-20-第六节材料保证措施-20-第七节技术保证措施-21-第八节隐蔽工程质量保证措施-21-第九节为确保质量所采取的检测试验手段及措施-22-第十章施工进度的保证措施-22-第一节确保施工进度的管理措施-22-第二节加强外界沟通，创造良好的施工外围环境-23-第三节劳动力保障措施-23-第四节机械设备投入计划-24-第五节施工进度保障措施-24-第六节工期的滞后控制措施-25-第七节劳动力计划-26-第十一章安全保证措施-26-第一节安全组织机构及工作重点-26-第二节安全管理-29-第三节防台风、防汛安全措施-31-第四节雨季施工安全措施-31-第五节夜间施工安全措施-32-第六节施工用电安全措施-32-第七节防火防爆安全措施-33-第八节重要部位安全措施-33-第九节管线保护安全措施-33-第十节对基坑四周的安全保护措施-34-第十一节基坑四周保护措施及挖制手段-35.第十二节雨季施工措施-35-第十二章应急救援措施-36-第十三章附图-42-第一章工程总概况第一节工程概况XXX68号地块住宅小区项目由XXX敏尚房地产开发有限公司投资建设，位于，场地北侧为路，交通便利，总规划用地面积81878.94愤，总建筑面积389884.6OIn晨本项目包含多层、高层住宅、商业、公建配套，为大型综合住宅小区项目，结构为框架剪力墙结构。建设单位：地产开发有限公司设计单位：建筑工程设计有限公司勘察单位：工程勘察院有限公司监理单位；程管理有限公司施工单位：中XXXXX局有限公司第二节化粪池基坑概况销售中心北侧存在埋深较深的化粪池，土质情况较一般、地下水含量较为丰富、淤泥层面埋深较浅，根据图纸确定化粪池基坑底标高为-7.10m,现有原地面标高约为-2.40m,开挖深度为4.7m,超过2米深的基坑拟采用拉伸钢板桩基坑支护结构，便于现场化粪池基坑开挖施工，若坑（井）距离较近的情况下，考虑连体拉森钢板桩支护开挖,距离较远的坑（井）独立使用拉伸钢板桩支护开挖，受场地条件限制，拉伸钢板桩距离化粪池基坑侧壁外0.5米，0.5米为工人操作空间。第三节钢板桩支护部位化粪池（见附图），位于销售中心右边商铺S7S10轴,坑顶标高为原地面约-2.40m,化粪池基坑底标高为-7.10m,开挖深度为4.70小，化粪池尺寸以4500*。310001111,钢板桩打入长度为9m。第四节项目岩土层地质情况建场地地貌单元属于平原。自上而下土层大致如下：杂填土：灰灰杂色，湿饱和，稍密，强度不均匀，由填建筑垃圾等废土组成,混石英细中砂，含块石、碎块和砖块。全场地分布，厚度：0.80-3.40m,平均2.00m；层顶高程：0.91-3.90m,平均2.20m。属高压缩性土层。粉细砂：灰色，饱和，松散稍密，以稍密状为主，以粉细砂为主，局部为粉砂或中砂，砂粒成分为石英，局部含淤泥量较多，达2535%,局部夹流塑态淤泥层。全场地分布，厚度：1.40-7.30m,平均3.27m；层顶高程：T.271.84m,平均0.20m；层顶埋深：0.80-3.40m,平均2.OOnu淤泥：暗灰灰色为主，饱和，流塑，普遍混1015%粉细砂和有机质，局部含贝壳碎，层中局部夹松散状细砂混淤泥透镜体，局部混粉砂较多。全场地分布，厚度：1.2018.60m,平均11.00m；层顶高程：-8.47O.06m,平均-3.47m,层顶埋深：3.1011.30m,平均5.73m。（层中夹中砂1：浅灰色，稍密中密，饱和，以中砂为主，石粒为石英，次圆状，含少量淤泥，级配一般。本层场地局部分布，仅分布于ZK22ZK24ZK26、ZK41、ZK43-ZK50钻孔地段，厚度:0.80-2.60,平均1.35m；层顶高程：-7.16-4.33m,平均-6.25m；层顶埋深：7.20-9.80m,平均9.12m。）粉质粘土：浅灰色、灰黄色，软可塑，局部粉细砂1015%,局部土质较纯，呈粘土，粘结性较好-一般，干强度中等。全场地分布，厚度：L009.60m,平均4.13叱层顶高程：-21.82-11.66m,平均-15.24m,层顶埋深：15.10-23.80m,平均17.43m。（层中夹细砂1：黄色，饱和，稍密，以细砂为主，局部为粉砂或中砂，砂粒成分为石英，级配一般，场地局部分布，分布于ZK26钻孔地段，厚度：2.70m,层顶高程：T8.24m；层顶埋深：21.IOmo中粗砂：灰黄色，饱和，稍密中密，含砾粒1015乐砂、砾粒成分主要为石英，次圆状，充填物为粉细砂及粉、粘粒，级配一般。全场地分布，厚度：0.80-11.90m,平均6.49m；层顶高程-26.75-16.71m,平均-20.17；埋深18.70-29.60m,平均22.39m0（层中夹粉质粘土1：灰黄色，可塑，局部软塑，成分以粘粒为主，含10%左右中粗砂,土质较均匀，粘结性较好，干强度中等。粉质粘土：灰色，软塑，局部可塑，土质较纯，局部含粉、细砂和腐植质，粘结性较好,干强度中等。全场地分布,厚度：1.20-20.20m,平均好30m；层顶高程：-41.17-22.83m,平均-28.08m；层顶埋深：25.7043.40m,平均30.36m。T全风化花岗岩:黄灰白夹灰绿斑色，硬坚硬，花岗结构尚可辨，长石及暗色矿物全部风化成次生矿物，风化裂隙发育，该岩带为特殊性土，遇水容易软化或崩解,平均层厚2.85m;层中夹中粗砂1：浅灰色，饱和，稍密中密，含砾粒1015%,砂、砾粒成分主要为石英，次圆状，级配一般。粉质粘土：浅灰色，可塑，含粉细砂1015%,局部土质较纯，呈粘土，粘结性较好，干强度中等。全场地分布，厚度：LOo10.9Onb平均4.23m；层顶高程：-47.58-36.47m,平均-42.57m；层顶埋深：38.4050.10m,平均44.77m。层中夹粗砂L浅灰色，饱和，密实，以粗砂为主，含510%卵石，粒径2040mm,砂粒成分主要为石英,次圆状，充填物为中细砂及粉砂、粉粒，级配一般。粗砂：浅灰色，饱和，密实，以粗砂为主，含510%卵石，粒径2040mm,砂粒成分主要为石英，次圆状，充填物为中细砂及粉砂、粉粒，级配一般。全场地分布，厚度：1.3012.20m,平均4.77m；层顶高程-49.95-41.26m,平均-47.03m；埋深44.6052.00m,平均49.26m。层中夹粉质粘土1：黄色，可塑，土质较纯，局部含粉、细砂,粘结性较好，干强度中等。砂质粘性土：浅灰、褐黄色，可塑，长石及暗色矿物全部风化成次生特殊性土，石英呈砂粒，该土层为特殊性土,遇水容易软化或崩解。全场地分布，厚度:2.209.10m,平均5.67m；层顶高程：-56.85-49.43m,平均-5221m；层顶埋深：52.1059.40m,平均54.41m。全风化花岗岩：褐黄灰白夹灰绿斑色，硬坚硬，花岗结构尚可辨，长石及暗色矿物全部风化成次生矿物，风化裂隙发育，岩芯呈土状，该岩带的为特殊性土，遇水容易软化或崩解。全场地分布，厚度：1.80-10.30m,平均6.24m；层顶高程：-63.45-53.89m,平均-57.88m；层顶埋深：57.0065.20m,平均60.09m。Q强风化土状花岗岩：浅黄、灰白夹灰绿斑色，坚硬，花岗结构尚清晰可辨，长石及暗色矿物基本风化成次生矿物，风化裂隙发育，岩芯呈土状为主，下部呈碎块状，该岩带的土状强风化为特殊性土,遇水容易软化或崩解。全场地分布，厚度：1.4013.10m,平均5.15m；层顶高程：-69.53-56.74m,平均-64.12m；层顶埋深：59.7072.40m,平均66.32m。Q强风化块状花岗岩：浅灰色、黄褐色，花岗结构，块状构造，母岩主要为长石及暗色矿物，风化裂隙发育，岩芯呈碎块状、块状为主，岩质较硬，岩块锤击声哑，属软岩，破碎，岩体基本质量等级为IV级。场地大部分，分布于ZKlZKI4、ZKI6、ZK20ZK48、ZK53、ZK55ZK60、ZK69、ZK73、ZK74、ZK78、ZK81ZKlO5、ZKIO9、ZK110>ZK115ZKI22、ZK124ZKI27、ZK129ZKI36、ZK141ZK164钻孔地段,厚度:1.70-16.30m,平均6.93m；层顶高程：-76.54-61.48m,平均-69.14m；层顶埋深：64.0078.80m,平均71.33m。中风化花岗岩：灰白夹黑花斑色，花岗结构，块状构造，母岩主要为长石及暗色矿物，岩芯呈块短柱状，节长530cm,RQD=7080,岩质较新鲜坚硬，岩块锤击声偏脆，属较硬岩，较完整，岩体基本质量等级为III级。全场地有ZKlZKI3、ZKI6、ZK20ZK42钻孔地段已揭至，但未揭穿，揭露厚度：5.1010m,平均6.31m；层顶高程：-85.0365.28m,平均-78.41m；层顶埋深:67.8086.9Onb平均80.78m。第五节水文概况场地水文地质概况1、地表水：野外钻探施工时，场地东侧局部水塘尚未平整，水深约0.50LOOm,水量较小；场地周边市政设施已完善，不易产生洪涝灾害。2、地下水：根据地下水的赋存、埋藏条件，本次勘察揭示的地下水类型主要为孔隙潜水、孔隙承压水及基岩裂隙弱承压水。（1）、孔隙潜水主要赋存于杂填土层（）、粉细砂层（）、淤泥（）土体孔隙中，补给来源主要是大气降水和地表水。场地地形平坦，地下水径流缓慢，以蒸发和侧向径流、渗漏、人工排水方式排泄，地下水水质易受污染，受季节及气候影响，水位不稳定。（2）、孔隙承压水主要赋存于中粗砂层（）、粗砂层（）及夹层粗砂层（1）、中粗砂层（1）、粗砂层（1）中，其中中粗砂层（）、粗砂层（）含水量丰富、透水性强，地下水动态较稳定。其补给和排泄主要为渗流。（3）、基岩裂隙弱承压水主要赋存风化岩裂隙中，基岩虽裂隙稍发育，但多呈紧闭状为主，水量不丰，勘察时未能测得的水位。（4）、本次勘察暂无收集到地下水长期观测资料，据区域水文地质资料、邻近场地及本地区经验，该地区潜水水位年变幅在LOO1.5
