建筑排水指南.docx

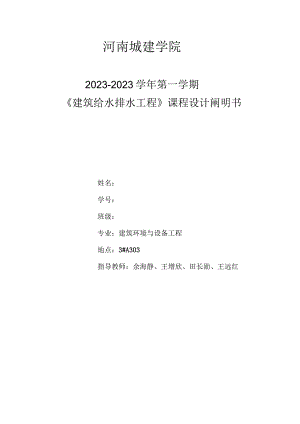

河南城建学院2023-2023学年第一学期建筑给水排水工程课程设计阐明书姓名：学号：班级：专业：建筑环境与设备工程地点：3#A303指导教师：余海静、王增欣、田长勋、王远红建筑环境与能源工程系2023年1月11日目录一、设计概况41.1 设计题目41.2 设计资料41.3 应完毕的重要内容41.4 设计成果4二、给水系统72.1生活给水方式的选择72.2建筑给水系统构成72.2.1引入管72.2.2管材72.2.3水表72.3给水管道布置82.4生活给水用水量92.4.1多层住宅用水定额92.4.2设计秒流量92.5 水力计算102.6 压力校核132.6.1压力校核13三、排水系统143.1排水方案143.2排水设计秒流量143.3排水管网的水力计算153.3.1排水当量153.3.2管材错误!未定义书签。53.3.3排水设计秒流量错误!未定义书签。63.4通气管和化粪池的设计213.4 .1通气管设计213.5 .2化粪池设计21结束语23参照资料25一、设计概况1.1、设计题目南阳一栋龙湖花园某住宅建筑给排水设计1.2、设计资料该楼位于南阳市西四环,是座四层的住宅建筑,每层功能如下：层高2.8米,每层的卫生器具设置状况如下：洗涤温、洗脸盆、淋浴器、坐式大便器、洗衣机、浴盆根据建筑物日勺性质，用途和甲方规定，室内设给排水卫生设备，规定全天供应冷水，不供应热水。给水水源，该建筑物以都市管网为水源，在该建筑物的正北部有一条DN300的市政管网,市政管网的埋深为0.45m,室内外标高差为0.45米,常年可用水头27m,都市管网不容许直接抽水，该都市的冻土深度为0.3米。排水条件：室内粪便需经化粪池处理后进入都市管网，在楼正北300m处有一DN400的排水管道，起端检查井底比室外地面低2.Omo建筑图纸：(1)底层平面图(2)原则层平面图1.3、设计内容(一)计算部分1、给水管道系统、设备和构筑物的设计和计算。2、排水系统设计计算、设备和构筑物的设计和计算。(一)设计图纸完毕室内给水、排水工程基本到达初步设计图纸。1.4、设计成果1、设计阐明计算书一份。2、设计图纸一套，包括：设计总阐明、图例、设备材料一览表。卫生间的平面布置，系统安装图。底层平面图、原则层平面图给水、排水、系统图。卫生间大样1.5、进度计划1、集中设计时间：一周第19周。2、进度安排：日期星期一星期二星期三星期四星期五完毕内容搜集资料、制定设计方案给水设计计算排水设计计算绘制图纸整顿设计阐明书、答辩1.6、成绩评估措施和原则对学生课程设计成绩的评估由指导老师从如下几项内容评估:1 .纪律（包括与否认真书写设计阐明书，与否准时到班进行设计计算）；2 .设计内容的对的性；3 .图纸的对的性，线条图面的清晰程度；4 .答辩状况；5 .成绩分类：优、良、中、和格、不和格。评分原则：优：准时出勤、准时完毕任务，设计阐明书书写工整、内容齐全，方案选择最佳，图面清晰，线条均匀、标注齐全，答辩成绩优秀。良：准时出勤、准时完毕任务，设计阐明书书写较工整、内容较齐全，方案选择很好，图面较清晰、线条较均匀、标注较齐全，答辩成绩良好。中：准时出勤、准时完毕任务，设计阐明书内容齐全，方案选择一般，图面较清晰、线条一般，答辩成绩一般。和格：出勤一般，设计阐明书内容一般，方案选择对日勺，绘图一般。答辩成绩一般。不和格：不准时出勤，不准时完毕设计，设计阐明书内容不齐全，图面不清晰，线条不均匀，答辩成绩不合格。1.7、指导教师：余海静、王增欣、田长勋、王远红1.8、参照资料：1 .现行的全国通用给排水原则图集或对应的工程所在地的省原则图集。2 .建筑工程设计文献编制深度规定3 .建筑给水排水设计规范GB50015-2023(2023年版)4 .建筑给水排水工程教材。5 .建筑给水排水工程设计实例6 .民用建筑工程给水排水施工图设计深度图样(04S901)7 .建筑给水排水制图原则20238 .建筑防火设计规范GB50016-20239 .使用管材日勺施工技术规程10、建筑给水排水和采暖工程施工质量验收规范GB50242-202311、河南省一户一表，计量出户设计安装图集二、给水系统2.1生活给水方式的选择本设计是一座五层住宅的单元式楼，根据设计资料，室外给水管网所提供的水为27m的水柱高，初步确定给水系统所需压力：40(n+l)=40×(4+1)=200kPa<270KPa因此室外给水管网的水压在成天均能满足该五层建筑时需要。因此可以选用直接给水方式。并且为上行下给供水方式，此方式是最简朴、最经济的给水方式。2.2建筑给水系统构成包括：引入管、水表节点、室内给水管网、给水附件、配水设施。2.2.1引入管根据建筑物的性质，用途和甲方规定，室内给排水卫生设备规定全天供应冷水。因此本系统采用单引入管方式。2.2.2管材近年来，给水塑料管的开发在我国获得很大的发展，建筑生活给水常用日勺塑料管有硬聚氯乙烯塑料管(PVC-U)、聚丙烯管(PP-R)、交联聚乙烯管(PEX)和聚乙烯管(PE)等。这些管材都具有卫生条件好、强度高、寿命长、耐腐蚀等长处，它们将是镀锌钢管的替代管材。本设计生活给水管道采用PP-R冷水管。热熔连接;统一采用旋翼式干式水表LXSG-32Y,公称直径为32mm,水表的过载流量为12%通过水表的设计秒流量以为L656%2. 3给水管道布置1 .各层给水管道采用暗装敷设，管材采用PP-R冷水管，热熔连接；2 .管道外壁距墙面不不不小于150mm,离梁柱设备之间日勺距离不不不小于50mmo支管距墙梁柱净距为20-25mm;3 .生活给水管道与排水管道平行、交叉敷设时，其净距离分别不小于0.5m和0.15m,交叉时给水管应在排水管上面；4 .立管通过楼板时应预埋套管，且高出地面10-20m11;5 .在立管横支管上需设阀门，管径DN>50mm时应设闸阀，DNW50mm时应设截止阀；6 .引入管穿地下室外墙设套管；7 .给水横干管敷设坡度应以iN0.002坡向泄水口。2.4生活给水用水量2.4.1 多层住宅用水定额本建筑为五层居民住宅供水，根据建筑给排水设计规范GB50015-2023,按建筑物性质和卫生设备的完善程度。查表2-1,可知此建筑为一般住宅II类，住宅每户按4口人计，用水定额选240L（人d）,时变化系数为K2.5,供水时间为24小时。最高日用水量:Qd=m%1000=(4X20)×2401000=15.362.4. 2设计秒流量1 .根据住宅配置日勺卫生器具给水当量、使用人数、用水量定额、使用时数和小时变化数，按下式计算最大时卫生器具给水当量平均出流概率：Uo =q°mh0.2NaX 3600× 100%式中Uo一生活给水管道的最大时卫生器具给水当量平均出流概率，%;夕。最高用水日的用水定额;m一一每户用水人数；Kh小时变化系数；Ng一一每户设置的)卫生器具给水当量数;T用水小时数，h；0.2个卫生器具给水当量的额定流量，L/S.2 .根据计算管段上的!卫生器具给水当量总数，计算该管段日勺卫生器具给水当量的同步出流概率：j+,('T严=K式中U计算管段的卫生器具给水当量的同步出流概率，%；ac对应于不一样Uo的(系数3 .根据计算管段上的卫生器具给水当量总数Ng与同步出流概率U,按下式计算管段的设计秒流量:纵=02UNg式中以计算管段上的设计秒流量，L/S由图知，每户的卫生器具类型和数量均同样，有淋浴器NjO.75,洗脸盆N0.75（2个），坐便N/0.5（2个），洗涤盆N1.0,洗衣机水嘴NjL0,浴盆N1.0。各户卫生器具当量总数为N6.25。计算管段最大用水时卫生器具的给水当量平均出流概率Uo =qpm×khO.2×7V×T×36OO×100% =240×4×2.50.2 × 6.25 × 24 x 3600X100% = 2.22%查书上表2-5得at=0.012812. 5水力计算生活给水管道的水流速度如下：DN15-DN20,v=0.6-1.0m/s；DN25DN40,v=08L2m/s；DN50DN70,v1.5ms;DN80和以上的I管径，vl.8mso根据上式可分别计算出U和%。给水计算图2.1如下图2.1水力计算草图计算管段编号管段长度(m>卫生器具数量当量总数Ng同步出流概率u(%设计秒流*q储S)管径Dx(mm>流速V(ms)每米管长沿程损失i(Kpa)管段沿程损失Py(Kpa)洗衣机N=I.0淋浴器W0.75浴盆N=LO大便器W0.5洗涤池N=lo洗脸盆N二0.75011.511.01000.2150.990.9401.411-25.41112.25710.32200.8420.4782.5822-34.211113.25580.38200.9980.6472.717342.81112126.25420.53250.8050.3240.9074-52.822242412.5320.79251.200.6421.7985-62.833363618.75230.87251.320.6121.7146一718044484825211.0320.980.3461.2总沿程水头损失Pv=9.071表2.1给水管网水力计算表2.6压力校核3. 6.1压力校核配水最不利点与外部主干管连接点的高差：Hl=Il.3m静压差：Pl=IBKPa局部压力损失按沿程压力损失的30%计算，则总压力损失P2=l.3Py=l.3×72.3284KPa=94.0269KPa取淋浴器嘴出流压力P3=50KPa水表压力损失P4=10KPa最不利点所需水压为：P=P1+P2+P3+P4=267.0269KPaP给水系统所需要的水压，m72O;Pl最不利点至管网起点的静压差P2计算管路的沿程水头损失和局部水头损失之和，P3一一管网最不利点所需的流出水头P4一一水表的水头损失；市政管网常年提供水压为270KPa,不小于最不利点所需水压，故采用直接给水方式可以满足规定，所选管径符合规定。三、排水系统3.1 排水方案根据实际状况、建筑性质、规模、污水性质、污染程度
