大体积混凝土浇筑体施工阶段温度应力与收缩应力的计算.docx

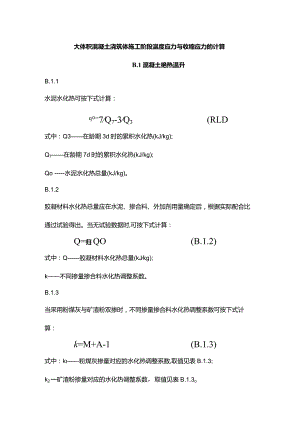

大体积混凝土浇筑体施工阶段温度应力与收缩应力的计算B.1混凝土绝热温升B.1.1水泥水化热可按下式计算：q°=7Q7-3Q3(RLD式中：Q3在龄期3d时的累积水化热(kJ/kg);Q7在龄期7d时的累积水化热(kJ/kg);Qo水泥水化热总量(kJ/kg)。B.1.2胶凝材料水化热总量应在水泥、掺合料、外加剂用量确定后，根据实际配合比通过试验得出。当无试验数据时,可按下式计算：Q=归QO(B.1.2)式中：Q胶凝材料水化热总量(kJkg);k不同掺量掺合料水化热调整系数。B.1.3当采用粉煤灰与矿渣粉双掺时，不同掺量掺合料水化热调整系数可按下式计算：k=M+A-1(B.1.3)式中：k粉煤灰掺量对应的水化热调整系数,取值见表B.1.3;k2一矿渣粉掺量对应的水化热调整系数，取值见表B.1.3o表B.1.3不同掺量掺合料水化热调整系数掺量010%20%30%40%50%粉煤灰«)10.960.950.930.820.75矿渣粉(k2)110.930.920.840.79注：表中掺量为掺合料占总胶凝材料用量的百分比。B.1.4混凝土绝热温升值可按现行行业标准水工混凝土试验规程DL/T5150中的相关规定通过试验得出。当无试验数据时,混凝土绝热温升值可按下式计算：=(l-e)(RL4)式中:T(t)混凝土龄期为t时的绝热温升(°C);W一每立方米混凝土的胶凝材料用量(kg/m3);C混凝土的比热容,可取0.921.00kJ/(kgoC);P混凝土的质量密度，可取24002500(kg/m3);t混凝土龄期(d);m与水泥品种、用量和入模温度等有关的单方胶凝材料对应系数。B.1.5单方胶凝材料对应的系数m值可按下列公式计算：m=kmQ(B.1.5-1)W0=AW+B(B.L5-2)WAWc(B.1.5-3)式中：mo一等效硅酸盐水泥对应的系数；W一等效硅酸盐水泥用量(kg);A、B与混凝土施工入模温度相关的系数,按表B.1.5-1取内插值；当入模温度低于10°C或高于30。C时,按10或30。C选取；Wc单方其他硅酸盐水泥用量(kg);修正系数。表B.1.5-1不同入模温度对m的影响值人模温度CC)102030A0.00230.00240.0026B0.0450.51590.9871当使用不同品种水泥时,可按表B.1.5-2的系数换算成等效硅酸盐水泥的用量。表B.1.5-2不同硅酸盐水泥的修正系数名称硅酸盐水泥普通硅酸盐水泥矿渣硅酸盐水泥火山灰质硅酸盐水泥粉煤灰硅酸盐水泥复合硅酸盐水泥代号PIPPOPSAPSBP-PPFPCA10.980.880.650.400.700.700.65
