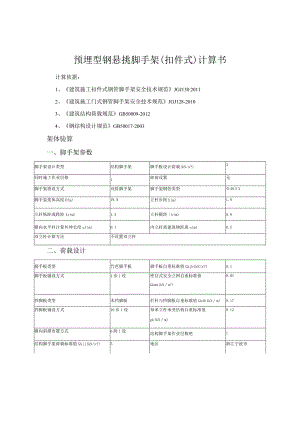

预埋型钢悬挑脚手架(扣件式)计算书计算依据：1、建筑施工扣件式钢管脚手架安全技术规范JGJ13020112、建筑施工门式钢管脚手架安全技术规范JGJ128-20103、建筑结构荷载规范GB50009-20124、钢结构设计规范GB50017-2003架体验算一、脚手架参数脚手架设计类型结构脚手架脚手板设计荷载(kN/n?)3同时施工作业层数I卸荷设置无脚手架搭设方式双排脚手架脚手架钢管类型48×3脚手架架体高度H(m)19.8立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距b(m)0.8横向水平杆计算外伸长度al(m)0.1内立杆离建筑物距离a(m)0.5双立杆计算方法不设置双立杆二、荷载设计脚手板类型竹芭脚手板脚手板自重标准值Gkjb(kN/n?)0.1脚手板铺设方式1步1设密目式安全立网自重标准值Gkmw(kNm2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kNm)0.17挡脚板铺设方式10步1设每米立杆承受结构自重标准值gk(kNm)0.12横向斜撑布置方式6跨1设结构脚手架作业层数吧1结构脚手架荷载标准值Gkij(kN/n?)3地区浙江宁波市安全网设置全封闭基本风压(kN112)0.3风荷载体型系数s1.132风压高度变化系数z（连展件、单立杆稳定性）0.938,0.65风荷载标准值k（kNn12）（连墙件、单立杆稳定性）0.319,0.221计算简图:立面图700 I15D0IflOO iaoo侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n2横杆抗弯强度设计值fl(Nmm2)205横杆截面惯性矩KmnA1078横杆弹性模量E(N/mm?)206000横杆截面抵抗矩W(m?)4490横向水平杆纵向水平杆立杆立杆横距h纵、横向水平杆置承载能力极限状态q=1.2×(0.033+Gkjb×la(n+1)+1.4×Gk×l(n+1)=1.2×(0.033+0.IX1.5/(2+1)+1.4×3×1.5/(2+1)=2.2kNm正常使用极限状态q,=(O.O33+Gkjb×l(n+1)+Gk×Ia(n÷1)=(0.033+0.1×1.5/(2+1)÷3×1.5/(2+1)=1.583kNm计算简图如下：(1)100800I800I100I1、抗弯验算Mnua=maxqlb28>qar2=max2.2×0.828,2.2×0.122=0.176kNm=M111aW=O.l76×1064490=39.198Nmm2f=205Nmm2满足要求！2、挠度验算Vmax=rnax5q,lb4(384EI),q,a4(8EI)=max5×1.583×8004(384×206000×107800),1.583×1004(8×206000×107800)=0.38mmVmax=0.38mm<v=minlb150,10=min800150,10=5.333mm满足要求！3、支座反力计算承载能力极限状态Rnm=q(lb+a)2(21b)=2.2×(0.8+0.1)2(2×0.8)=1.114kN正常使用极限状态Rmax,=q,(lb+a)2(21b)=1.583×(0.8+0.1)2(2×0.8)=0.802kN四、纵向水平杆验算承载能力极限状态由上节可知FI=RmaX=I.114kNq=1.2×0.033=0.04kNm正常使用极限状态由上节可知Fr=RmaX'=0.802kNq,=O.O33kNm1、抗弯验算计算简图如下:1.114kN1.114kN1.114kN1.114kN1.114kN1.1WkN0.04kN/m0,04kNm004kNm弯矩图(kNm)=MmaW=0.454×1064490=101.198Nmm2<f=205Nmm2满足要求！2、挠度验算计算简图如下：rJ0Q33kNm|I033kNm|0033kNm|IuuulIuiuuuiudHUUUA蕊蕊忌0802kNO-SOZkN0.802kN0.802kN0,802kN0802kN2,381变形图(mm)Vmax=2.381mm<v=minl150,10=min1500/150,10=IOmm满足要求！3、支座反力计算承载能力极限状态RmaX=2.59IkN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.9扣件抗滑承载力验算：横向水平杆：Rmax=Ll14kN<Rc=0.9×8=7.2kN纵向水平杆：Rmax=2.591kN<Rc=0.9×8=7.2kN满足要求！六、荷载计算脚手架架体高度H19.8脚手架钢管类型48×3每米立杆承受结构自重标准值gk(kNm)0.12立杆静荷载计算1、立杆承受的结构自重标准值NGIk单外立杆:NGik=(gk+(lb+a)×n2×0.033h)×H=(0.12+(0.8+0.1)×22×0.0331.8)×19.8=2.706kN单内立杆：NGlk=2.706kN2、脚手板的自重标准值Ng2u单外立杆：NG2ki=(Hh+l)×la×(lb+a)×Gkjb×ll2=(19.81.8+l)×1.5×(0.8+0.1)×0.1×ll2=0.81kN1/1表示脚手板1步1设单内立杆：NG2ki=0.81kN3、栏杆与挡脚板自重标准值NG2k2单外立杆:NG2k2=(Hh+l)×la×Gkdb×1/10=(19.8/1.8+1)×1.5×0.17×1/10=0.306kN1/10表示挡脚板10步1设4、围护材料的自重标准值NG2k3单外立杆：NG2k3=Gkmw×la×H=0.01X1.5×19.8=0.297kN5、构配件自重标准值Ng”总计单外立杆：NG2k=NG2kl+NG2k2÷NG2k3=0.81+0.306+0.297=1.413kN单内立杆：NG2k=NG2ki=0.81kN立杆施工活荷载计算外立杆：NQlk=IaX(Ib+a)x(项XGkjj)/2=1.5×(0.8+0.1)×(l×3)2=2.025kN内立杆：NQIk=2.025kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(NGik+NG2k)+0.9×1.4×Nqir=1.2×(2.706+1.413)+0.9×l.4×2.025=7.494kN单内立杆：N=1.2×(Ncik+NG2k)+0.9×1.4×NQik=1.2×(2.706+0.81)+0.9×1.4×2.025=6.77kN七、立杆稳定性验算脚手架架体高度H19.8立杆计算长度系数1.5立杆截面抵抗矩W(mn?)4490立杆截面回转半径i(mm)15.9立杆抗压强度设计值fJ(Nmm2)205立杆截面面积A(mm2)424连墙件布置方式两步三跨1、立杆长细比验算立杆计算长度Io=Kh=l×1.5×1.8=2.7m长细½=loi=2.7×10315.9=169.811<210满足要求！轴心受压构件的稳定系数计算：立杆计算长度IO=Kh=Ll55×1.5×1.8=3.119m长细比=loi=3.119/15.9=196.132查规范表A得，=0.1882、立杆稳定性验算不组合风荷载作用单立杆的轴心压力标准值N'=NGik+NG2k+NQk=2.706+1.413+2.025=6.144kN单立杆的轴心压力设计值N=1.2(Ndk+NG2k)+1.4NQk=l.2x(2.706+1.413)+1.4×2.025=7.777kN=N(A)=7777.404(0.188×424)=97.569Nmm2<f=205Nmm2满足要求！组合风荷载作用单立杆的轴心压力标准值N'=NGik+NG2k+NQik=2.706+1.413+2.025=6.144kN单立杆的轴心压力设计值N=I.2(Ncik+NG2k)+0.9×l.4NQik=l.2×(2.706+l.413)+0.9×l.4×2.025=7.494kNMw=0.9×1.4×Mwk=0.9×1.4×klah2l0=0.9×1.4×0.221×1.5×1.8210=0.135kNm=N(A)+MwW=7493.904(0.188×424)+135331.56/4490=124.153Nmm2f=205Nmm2满足要求！八、连墙件承载力验算连墙件布置方式两步三跨连墙件连接方式螺栓连接连墙件约束脚手架平面外变形轴向力NO(kN)3连墙件计算长度0(mm)600连墙件截面类型钢管连墙件型号48×3连墙件截面面积Ac(mn?)424连墙件截面回转半径i(mm)15.9连墙件抗压强度设计值IfKNm?)205螺栓直径d(mm)12螺栓抗拉强度设计值ft(Nmm2)170Niw=1.4×k×2×h×3×la=1.4×0.319×2×1.8×3×1.5=7.235kN长细比=loi=6OOl5.9=37.736,查规范表A.0.6得，=0.896(Niw+No)(Ac)=(7.235+3)×103(0.896×424)=26.941Nmm20.85Xf=0.85×205Nmm2=174.25Nmm2满足要求！=(Nw+No)(×d24)=(7.235+3)×103(3.14×1224)=90.497Nmm2ft=170Nmm2满足要求！悬挑梁验算一、基本参数主梁离地高度(m)7悬挑方式普通主梁悬挑主梁间距(mm)15主梁与建筑物连接方式预埋主梁建筑物外悬挑长度Lx(mm)16主梁外锚固点到建筑物边缘的距离a(mm)200梁/楼板混凝土强度等级C30二、荷载布置参数支撑点号支撑方式距主梁外锚固点水平距离(mm)支撑件上下固定点的垂直距离Ll(mm)支撑件上下固定点的水平距离L2(mm)是否参与计算1上拉130030001300否作用点号各排立杆传至梁上荷载标准值F,(kN)各排立杆传至梁上荷载设计值F(KN)各排立杆距主梁外锚固点水平距离(mm)主梁间距la(mm)16.147.787001526.147.7815001500附图如下:1
