工程制图大一上学期期末考试复习试题【精】.docx

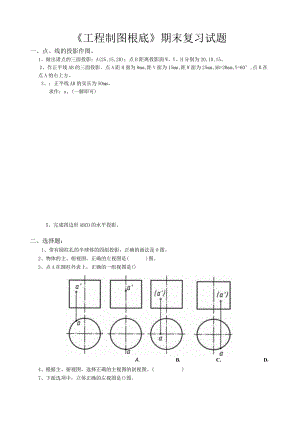

工程制图根底期末复习试题一、点、线的投影作图。1、做出诸点的三面投影：A(25,15,20)；点B距离投影面W、V、H分别为20,10,15。2、作正平线AB的三面投影。点A距H面为8mm,距V面为15mm,距W面为25mm,AB=20mm,Y=60°,点B在点A的右上方。3、：正平线AB的实长为50mm。求作：a，(一解即可)5、完成四边形ABCD的水平投影。二、选择题：1、带有圆柱孔的半球体的四组投影，正确的画法是O图。2、物体的主、俯视图，正确的左视图是()图。3、点A在圆柱外表上，正确的一组视图是()A.B.C.D.4、根据主、俯视图，选择正确的主视图的剖视图。()7、下面选项中，立体正确的左视图是()图。三、圆锥面上点A、点B一个投影，试求其另外两个投影。四、由立体的两个视图，补画第三视图。将主视图改为全剖视图六、补全圆柱被截切后的侧面投影。1保存作图线）七、补全相贯线正面投影。（保存作图线）八、补画机件三视图所缺的线条。（保存作图线）九、将主视图改为改为适当的全剖视图。十、螺纹1.普通细牙螺纹，大径20mm,螺距为1.5,右旋，螺纹公差带代号为5g6g2.梯形螺纹，大径20mm,螺距为4mm,双线左旋，公差带代号7e作AA断面图和BB断面图（键槽深4mm）作A-A断面图和B-B断面图画出AB向局部视图补画主视图上的漏线识读零件图零件名称叫,比例是O图样中共有一个图形，它们分别是图、图、和图。零件的端面为轴向尺寸的主要基准，为径向尺寸的基准。零件中一种螺纹代0.4 A-B处有螺纹，代号分别为 和号的含义任意说出其直径为020：黑圆柱外表粗糙度Ra值为o其最大极限尺寸是.公差带代号吵角义1一螺纹的标注为M24X1.5,表示该螺纹是螺纹，其大径为螺2距为，旋向为。2粗牙普通螺纹，大径24,螺距3,中径公差带代号为6g,左旋，中等旋合长度，其螺纹代号为3对于一定的根本尺寸，公差等级愈高，标准公差值愈，尺寸的精确程度愈。4配合分为5配合的基准制有和两种。优先选用。6剖视图可分为,。
