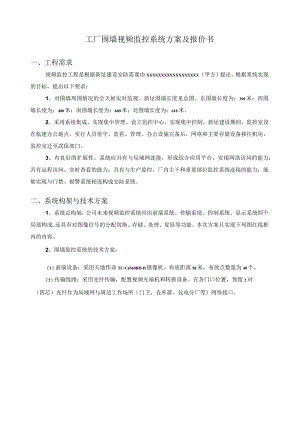

工厂围墙视频监控系统方案及报价书.docx

工厂围墙视频监控系统方案及报价书一、工程需求视频监控工程是根据新址建设安防需要由XXXXXXXXXXXXXXXXXX（甲方）提出。根据系统实现的目标，提出以下要求：1、对围墙周围情况的全天候实时监视。新址围墙长度见总图。东围墙长度为：390米；西围墙长度为：400米；南围墙长度为：600米；北围墙长度为：610米。2、采用系统集成，实现集中管理。设立监控中心，实现集中控制。新址建设期间，监控室设在临建办公地点，实行人员值守、监看、管理。办公设施完备后，网络和主要存储设备移往机房，监控室迁至武保部门。3、有良好的扩展性。系统应具有与局域网连接，形成综合应用平台，实现网络访问的能力；具有远程访问、实时查看的能力；具有与生产监控、厂内主干和重要部位监控系统连接的能力；能够实现与门禁、报警系统相连构成安防系统。二、系统构架与技术方案1、系统总构架：公司未来视频监控系统应由前端系统、传输系统、控制系统、显示系统四个局部构成,还具有对图像信号的分配切换、存储、处理、复原等功能。本次方案只实现下列图红线框内的内容。2、围墙监控系统的技术方案：（1）前端设备：采用天地伟业TC-C6560RD-D摄像机。布放距离50米，布放点数量为40个。（2）传输线路：采用光纤传输，配置视频光端机和转换设备。在各门口位置，预留2对（四芯）光纤作为局域网与周边工作场所（门卫、仓库群、仪电分厂等）网络接口。1号光纤电源线2号光纤(3)控制和存储：建立监控中心，配置相应设备。工程前期，监控室不装电视墙。配置三台16路高清硬盘录像机可管理和控制48路视频信号；配置三台32时液晶监视器提供实时监看；配置六块200OG监控专用硬盘，存放一个月以上的视频数据。(4)设备安装与线路铺设：前端摄像机，安装在专用立杆上。选用标准高度4米立杆，按设计位置做好根底。配置的电源及光端设备，应安装到风雨箱内。光纤和电缆等线路采用地埋方式。三、设备选型与材料确定系统采用的主要设备和材料，由甲方指定品牌、规格和型号，系统提供商负责采购。四、围墙监控系统主要设备及材料安装施工报价1、需要说明的事项：(1)施工现场：XXXX市精细化工园区。XXXX路与XXXX路交汇处。(2)光缆地埋、立杆、及未显示的辅材有甲方负责。(3)设备、材料交货地点XXXXXXX路XXXX号，由甲方负责运抵现场。2、报价单：设备名称品牌、规格、型号单位数量单价金额红外一体彩色摄像机天地伟业、TC-C6560RD-D台4016路硬盘录像机海康威视、DS-7816HF-ST台3硬盘中国希捷、2000G块6液晶监视器上海仙视、M32S1台3光缆武汉长飞、12芯光纤米2300视频线国产、SYV75-5国标米2700电源线米2300电源国产、12V2A室外防水个404路光端机广州邮科、YKS4V1S对128口终端盒国产个1424口配线架国产个1法兰盘国产个40接续盒国产/、1BXC头国产个160跳线国产条60防水箱国产个14设备材料小计A安装施工、调试费B=A*提取比率税费C=(A+B)*取费比率合计D=A+B+C3、设备保修与售后保证请系统提供商说明付款要求、主要设备的保修情况、系统后期效劳承诺。付款应说明的内容：付款分几期执行，每期要求付款为合同总额的百分比、付款金额是多少。预留质保金为合同总额的比例，金额是多少。甲方要求，视频监控系统施工结束,经验收合格，投入运行后，12个月系统无质量问题，质保期满10日内支付乙方保证金。XXXXXXXXXXXXX
