岗厦河园片区城中村旧城改造项目中区350写字楼测量施工方案2015.05.docx

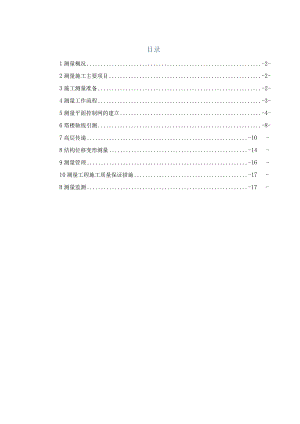

目录1测量概况-2-2测量施工主要项目-2-3施工测量准备-2-4测量工作流程-3-5测量平面控制网的建立-4-6塔楼轴线引测-8-7高层传递-10-8结构位移变形测量-14-9测量管理-16-10测量工程施工质量保证措施-17-H测量监测-17-1测量概况350米写字楼地下4层，地上77层，建筑高度350米，地下室底板标高为-22.450m。本工程±0.000相当于绝对标高6.750m,施工测量控制网布设采用两种方法：±0.00以下采用外控法，±0.00以上采用内控法。本工程的施工测量的技术特征：（1）精度要求高根据高层建筑混凝土结构技术规程（JGJ3-2010）的要求，建筑物高度越高，精度要求也越高，轴线和标高的竖向投测精度要求见下表：项目内容允许误差（InnI）轴线竖向投测总高（m）150<H±30标高竖向投测总高（m）150<H±30（2）钢结构空间定位复杂钢结构工程量大、质量要求高，施工过程中高空作业多，观测条件差，高空架设仪器和接收装置也比较困难。（3）塔楼垂直度控制难度大塔楼超高且外立面存在不规则变化，施工的过程中，受日照、风振、塔吊等多种因素的综合影响,会引起变形，垂直控制网向上传递难度大。2测量施工主要项目序号主要测量工作1地下室施工阶段，平面和高程一级控制网“外控法”布置。2平面和高程二级控制网“内控法”垂直引测，同步控制内外筒轴线、标高。3主塔楼核心筒内外墙垂直度及轴线偏差控制测量。4构件拼装测控单元平面相对坐标与平整度，保证构件高空安装精度可控。5构件安装测控绝对坐标，确保竖向构件累积误差受控。3施工测量准备3.1技术准备本工程测量负责人由项目总工何凌波担任，测量员黄勇担任具体测量及协调事宜。施工测量准备工作是保证施工测量全过程顺利进行的重要环节。包括图纸和测量方法的熟悉，测量基准点的交接与校核，人员的组织及测量仪器的选择与检定，测量方案的讨论，工程测量重难点的分析与应对措施。认真阅读各专业图纸，检查平面位置标高是否有矛盾，及时发现问题，及时向有关人员反映，及时解决；熟悉测量规范对施工测量的要求，确保施工测量的质量;(2)对业主提供的测量基准点进行交接和校核，并做好记录；(3)针对工程测量难度及工程量安排测量人员数量及分工；(4)对所有将进场的测量设备进行初步调配，超过检定时限需重新进行检定。3.2 人员准备职务数量任务及工作职责测量组长1测量策划及专业技术施工管理负责测量工程师2方案编制、理论分析、测量控制网的布设和传递、楼层测量作业、技术资料编制、内业计算专职测量员2配合测量工程师工作及测量细部作业3.3 机械准备根据本工程特点和需要，拟配置以下测量仪器:序号品种规格型号数量1全站仪索佳SET2130r31台2激光垂直仪一光DZJ21台3水准仪SEOPDS322台4精密水准仪索佳DRl1台5塔尺科力达5M2把6钢尺Tajima50M2把7线锤大中小各2个8对讲机进口3部4测量工作流程交接坐标控制点并、规划测量总体总控、1.三-州立施工测量控、>建立内控高程控制'.一复核.制沉降观测5测量平面控制网的建立现场对业主提供的H-673、HT79、HT801平面控制点进行复核，复核精度满足后,作为基点向基坑附近引测平面控制网。为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，建立统一的平面控制网。控制网分为两级，第一级为场区整体控制网，第二级为各分项工程施工的施工控制网。业主提供的H-673、IIT79点、11T801点与本工程相对位置关系图如下所示：II -67311-1801x=18919. 714 y=115220. 622 (H=6. 679)x=191O7. 634y=115202. 458(H=10. 959)项目北区项目中区（3、8#地块）中铁项目（4#地块）地下室外轮廓线11-179x=18715.149y=l15232. 946(H=5.919)序号控制网控制网设置要点1一级控制网由业主提供平面控制点进行复核，复核精度满足后，作为基点向基坑附近引测一级平面控制网。2二级控制网根据一级测量控制网在建筑物内部建立二级控制网，采用二级控制网“内控法”来控制建筑物的平面定位和高程测量。5.1一级测量控制网建立首先对业主提供的控制点（11-179、II-1801）进行复核，根据业主提供的控制点II-179、11T801在施工场地周边找其受扰动较小的区域，引测一级测量基准点Cl、C2、C3、C4组成本工程施工的首级控制网。首级控制点要求点位间距200m、通视良好、便于施测、长期保存。（下图1轴右侧阴影部分为已施工区域，C3、C4位于已施工区域地下室顶板上）D1801W Clr7 9 101619:21 q 27：28'29R350写字楼QIdC2HC3已施工区域-R4#地块GF地下空外轮廓线I 177 9 101618 I9 21 2J 27'28129一级平面控制网图中为粕纹拧制点控制点的保护措施:一级控制网是二级平面控制网建立和复核的唯一依据，在整个工程施工期间，必须保证这个控制网的稳定可靠。该控制点的设置位置选择在稳定可靠处，且设置保护装置。示意图如下:5. 2二级测量控制网建立二级控制网是以一级级平面控制网为依据在基础底板上测设出轴线交点或轴线偏移线交点作为二级控制点。在结构变化较大的楼层设置控制点转换层以保证墙柱的全面精确控制。沿核心筒四角布置控制点，以控制核心筒墙体及外围钢柱的轴线控制。在±0.0OOln后将底板上的点转换到首层，利用场区内一级控制网对这控制点进行复核与校正，以达到更高精度的要求。5.2. 1地下室结构二级平面控制网建立AS .不4®350写字楼地下室结构二级平面控制网5.2.2写字楼地上部分二级平面控制网建立1.lL53层施工测量控制点平而布置图6塔楼轴线引测5.1 施工轴线引测当地下室底板施工完成之后，在基坑周边的一级测量控制点上或首级控制加密点架设全站仪，用极坐标法或直角坐标法放样测设激光控制点，点位布置详见：一级控制网布置示意图。激光点测放到楼面后需进行特殊的保护，因此需在B4层底板预埋钢筋，浇筑一个高70cm、宽30cm的混凝土柱，混凝土柱与楼板混凝土一同浇筑完成且具有强度后，再次放样测设激光控制点并进行四边形闭合复测，调整点位误差，打示意如下图：底板面激光控制点点位做法激光点穿过楼层的预留洞做法由于本工程为超高层建筑，办公塔楼核心筒施工时，激光控制点二级测量控制网分七段循环垂直投测，用GPS复测。每一段控制高度在10层（40-50m左右），以降低塔体晃动所造成的摆动影响。轴线的引测采用天顶准直法，通过在测量孔架设激光铅垂仪把底层的轴线控制点垂直投测到施工层，利用投测上来的轴线控制点测放出各轴线。核心筒和外框筒不是同步施工，采取在核芯筒外壁稍偏离长短轴的两端分别制作四个悬挑测量钢平台于爬模平台外侧，与爬模平台同步爬升，可解决垂直引时激光点位的通视条件及平面接收的难题，提高工作效率。制作激光捕捉辅助工具，提高点位捕捉的精度，减少分阶段引测累积误差。示意如下:通过塑料薄片中间空洞捕捉第一个激光点在激光接收靶上。分别旋转铅直仪90°、180°、270°用上述同样的方法捕捉到四个激光点取四次激光点的几何中心即为本次投测的真正点位位置。6. 2控制点投测的精度要求和改正措施(1)精度要求本工程每投测限差±3un,全高精度要求为±25mm°(2)投测之后的检验和复核轴线控制点投测到上部楼层后，组成矩形图形。在矩形的各个点上架设全站仪，复测多边形的角度、边长误差，进行点位误差调整并作好点位标记。如点位误差较大，应重新投测激光控制点。因为在超高层建筑轴线投测中，受高空摇摆和天气影响较大，如遇到阳光照射，使建筑物有阴、阳面，导致建筑物向阴面倾斜(弯曲)，特别是钢结构的高层建筑，因此，轴线投测中宜选择阴天或早晨无风时进行，并在实践中注意摸索规律，采取合适的措施，减少外界的影响。7高层传递6.1 地下室高层传递7.1.1水准点高程引测到基坑内由于本工程有四层地下室，地下室开始施工时，根据一级水准控制网把负整米数的水平线测设到基坑四周的混凝土桩上，在基坑内架设水准仪，校测基坑四周的整米数水平线,其误差应控制在±5以内为合格，在施测基础标高时，应后视坑壁两侧上的水平线以作校核。根据标高控制点测设整米水平线用水平仪校核基坑四壁的整米线，使其满足精度要求，用作地下室施工时高程准线。7. 1.2地下室施工时的高程传递负一至负四层地下室的高程传递可采用传统的测量方法，留设测量孔，采用悬吊钢尺,用水准仪进行测设便可满足精度要求，把传递过来的高程以1米线的形式弹设在四大角的混凝土柱、剪力墙等便于引测的构件上，作为测放其它构件高程的依据。7. 2写字楼高层传递高程的传递采用全站仪配合水准仪从首层（+1.00OIn基准标高线）开始每IO层引测一次进行高程控制,其间采用大盘钢卷尺配合水准仪每5层引测一次加强对楼层标高的控制。各楼层的标高用钢卷尺顺主楼核心筒外墙面往上量测。测量方法示意图如下：仪站全全站仪传递高程示意图如图所示，要把已知高程点A的高程H传递到施工层B点处，做法和步骤是：(1)全站仪安置在所在楼层的测量控制孔上，整平仪器设置仪器高；(2)将望远镜竖直角调整到90度，对准接收靶直接测距。所得数据便是高程点到施工层的高差；(3)将水准仪安置在施工楼层上，后视竖立在棱镜面处水准尺，读数b,前视施工楼层上B点水准尺，读数c,则B点高程HB为：HB=H+h+b-c;(4)仪器应检验与校正，施工时水准仪尽可能保持前后视距相等；(5)注意每层的偏差不要超限，注意控制各层的标高，防止误差累积使建筑总高度偏差超限，在高程传递至施工楼层后，应根据偏差情况，在下一层施工时对层高进行适当调整；(6)由于楼层超高，为减少误差高程的传递也应分阶段进行。7.3各层标高引测(1)在±0.OOOm混凝土楼面架设全站仪，通过气温、气压计测量气温、气压，对全站仪进行气象改正设置。(2)全站仪望远镜垂直向上，顺着激光控制点的预留洞口垂直往上测量距离，顶部反射棱镜放在钢平台或土建提模架及需要测量标高的楼层，镜头向下对准全站仪。(3)全站仪后视核心筒墙面+1.00Om标高基准线，测得仪器高度值。对仪器内Z向坐标进行设置，包括反射棱镜的常数设置。示意如下:全站仪引测示意图由于全息反射贴片配合远距离测距时反射信号较弱，影响测距的精度，故本工程用反射棱镜配合全站仪进行距离测量。反射棱镜放置示意如下:计算得到反射棱镜位置的标高，后视测点标高，计算仪器高，将该处标高
