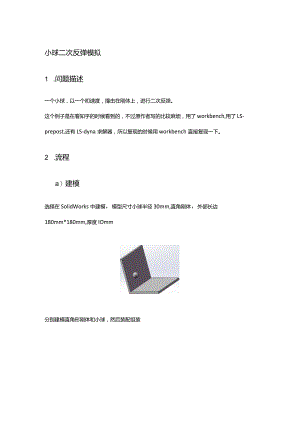

小球二次反弹模拟1 .问题描述一个小球，以一个初速度，撞击在刚体上，进行二次反弹。这个例子是在看知乎的时候看到的，不过原作者写的比较麻烦，用了workbench,用了LS-prepost,还有LS-dyna求解器，所以复现的时候用workbench直接复现一下。2 .流程a）建模选择在SolidWorks中建模，模型尺寸小球半径30mm,直角刚体，外部长边180mm*180mm,厚度IOmm分别建模直角形刚体和小球，然后装配组装b）导入模型将建好的模型，保存成step格式文彳铭时：保存类型：alldown1.STE三STEPAP214(*.step.stp)新建一个ansysworkbench文件打开之后,在左侧选择LS-DYNAgHydrodynamicDiffracbon篦HydrodynamicResponsent)审LS-DYNA励Magnetostatk拖动到右侧工作区LS>YNA插入模型XYPIaneNZXPIane'YZPIaneImportl ball down选择相关路径DetailsofImportlImportImportlSourceC:UserslenovoDesktopfalldown2.STEPBasePlaneXYPIaneOperationAddFrozenSolidBodiesYes确认完成COOO100Q200gC）设置材料材料选择为默认材料结构钢，可能有不合理的地方，实际操作可以修改PropertiesofOutineRow3:StructuralStedABCDE1PropertyVdueUnit2臼MatenalFieldVviabiesNTable3诂Denaty7850kgm-3二n4S臼IsotropicElasticity05DerivefromYoung's.二6YongModulus2E+11Pa二O7PoissoRatio0.38BulkModulus1.6667E+11Pa9ShearModiius7.6923E+10Pa10必IsotropicThermalConductivity60.5Wm-1.二回回必SpecificHeatCst11tPressure,C9434Jkgzznd）模型处理在左侧单击模型名称，下方修改模型属性：HProject*®Model(L4)_曰./®Geometry*0ballIl耻&。downy(3Materials±yCoordinateSystemsv®Connections.电MeshE3LS-DYNA(L5)小球设置为柔性体4CrophkProperties-DefinitionSuppressedNoID(Beta)SO二StittnesjBehaviorCoordinateSystemDefaultCoordinateSystemReferenceTemperatureByEnvironmentReferenceFrameLdgQngian-MoterUIAssignmentStructuralStcd，BoundingBox直角形结构设置为刚体McoViuvwGraphicsPropertiesDefinitionSuppressedNoID(Beta)53StiffnessBehaviorRigidReferenceTemperatureByEnvironmentReferenceFrameLagrangianMaterialAssignmentStructuralSteelBoundingBoxe）接触设置由于两个物体较近，所以自动识别了一个接触，直接抑制。默认的体间作用保存。这里的接触关系其实也不影响计算，可以运行的。日，(？)Connectionsx®CtactsXXContactRegion白BodyInteractionsUBodyInteractionf）网格划分网格划分采用默认方式划分，演示作用g）设置条件在初始条件里，给一个初速度，大小为X方向1000ms和Y方向1200ms,这里的速度给的较大，因为后面给的求解时间很短BHLS-DYNA(L5)llInitialConditionsyf三oPre-Stress(None)yoVelocityyJJJjAnalysisSettings_三E三这里给定的速度，应该是初始条件里个速度，最后造成报错，或者穿透。2022/11/301622Velocity:1562.05m/s直角形板设置固定约束r初始速度；如果给成了速度，那么小球一直会保持这Jav>>5a求解时间6e-5s,可以先给定一个较短的时间，算一个结果之后，观察轨迹，如果不足,再增加。原则上是，先跑出来不报错，之后细化。Details of 'Analysis Settings"ElStep ControlsEnd Time6E-055Time Step Safety Factor0.9Maximum Number Of Cycles100000Automatic Mass ScalingNoCPU and Memory Managementh）求解计算直接点solve就行了。I）后处理位移显示开始状态结束状态*lOrfsrawtiaaHTyPeTctalDafenwhon11n*60001OOS>2022/11/3016260jM118M<i0056164。刖44aoe)30359S002802Q0210Q001C41QQQW2O6OMU曲线图应力图
