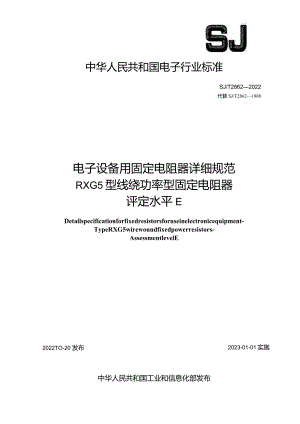

中华人民共和国电子行业标准SJ/T28622022代替SJ/T28621988电子设备用固定电阻器详细规范RXG5型线绕功率型固定电阻器评定水平EDetailspecificationforfixedresistorsforuseinelectronicequipment-TypeRXG5wirewoundfixedpowerresistors-AssessmentlevelE2022TO-20 发布2023-01-01实施中华人民共和国工业和信息化部发布前言I1 一般数据11.1 推荐的安装方法11.2 尺寸、额定值和特性11.3 规范性引用文件31.4 标志31.5 订货资料41.6 放行批证明记录41.7 附加内容（不作检验用）41.8 对总规范和（或）分规范的规定而言，增加或提高的严酷等级和要求42检验要求42.1程序4本文件按GBZT1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件与文件GB/T57292003电子设备用固定电阻器第1部分：总规范、GBT57321985电子设备用固定电阻器第4部分：分规范：功率型固定电阻器以及GB/T5733-1985电子设备用固定电阻器第4部分：空白详细规范：功率型固定电阻器评定水平E共同构成对本产品的要求内容。本文件代替SJ/T28621988电子无评定水平E，与SJ/T28621a)b)C)d)e)0率型固定电阻器RXG5型线绕固定电阻器1.2、1.3、2.1.2,0n能源科、巢湖九康电本蠢m的量规（见:烟可焊性试验方引出麟某些H级子设金1：蚌埠2.1.2且识别5耐±3)mm侮W）两个品种电阻器（见1.2.1；件改为有效版本的国家标准、行业标准?邵建G替文科布为8621988的第一次修订。正涉及专利F文件的发布机不委员会归口。厦门删除了表1和降歹2W/3W/5W增加了F1988测1为i请注本文本文器有限公本文本文见、2.1,1988版1.2)；2表2)；2.L2表2)电子设备用固定电阻器详细规范RXG5型线绕功率型固定电阻器评定水平E按本详细表中给出.1 一般数据1.1 推荐的安装方法电阻器用引线安装固定；带支架的用安装支架的插脚安装固定.在振动、冲击试验中，用引线安装固定的，电阻器主体与安装点之间的距离应为6mm土ImmO1.2 尺寸、额定值和特性1.2.1 尺寸和额定值额定值和尺寸按表1和表2规定。表1额定值和特性品种代号70额定功率W阻位范困Q温度系数o6元件极限电压（直流或交流峰值）V绝缘电压（直流或交流峰值）VAA20.1-390±250不适用700B30.18680CA50.18680DA70.221.5kDA-Z1EA100.33-2.4kEA-ZaFA155.12.7kFA-Z1GA205.1-3.OkGA-Z,-Z"表示产品带有支架.表2尺寸单位为充米品种代号LW±1.0H±1.0Ll±2.OId±0.1bt±0.1h±0.5AA18±1.06.46.4.一15min0.8-BA22±1.08.08.0-15min0.8一-,一CA22±1.09.59.515min0.8-DA35±1.59.59.513±1.00.8一-DA-Z35±1.59.59.54713±1.00.81.50.54.5EA48±2.09.59.5-13±1.00.8-.-EA-Z48±2.09.59.56013±1.00.82.50.54.5FA48±2.012.512.515.5±1.00.8-FA-Z48±2.O12.512.561.515.5±1.00.81.50.54.5GA63.5±2.012.512.5-15.5±1.00.8-GA-Z63.5±2.012.512.57715.5±1.00.82.50.54.5阻值范围”：见表1；标称阻值允许偏差：当WlOC时，为±10%；当10C时，±5%；气候类别：-55/155/21；低气压：8.5kPa（85mbar）；稳定度等级：5%；阻值范圈的优选值为GWT24711995的24系列温度系数：阻值变化极限值:长期试验：短期试验：温升：1.2.2 降功耗±250×106K;±(5%R+0. 1 );±(l%R+0.05 );250 .1.3规费20055电“2W日型的引用文件， H油适用于本文件。步条款 田括所有 法试酩下列I 仅该日期IGBHGBZTGBfT容通过L /喉（AQ0 砥的保批检验抽样计划 GB/T 57 AGB/T 5732GBZT 5733一殿平E、虾设备用固定电阻器 山X区备用固定电阻器 固定电阻器第1部分：总规范 第4部分：分规范: 第4部分：空WflIEC 60068-2-20:2g 焊性和耐焊接热测试方法号5 and resistance to soldering heat of devices法试验T：带引线装置的可 est T: Test methods for solderability醐器固定电阻器评定水本文件包括的电阻器按图1的降功耗曲线降功耗。1.4标志1.4.1电阻器本体电阻器上至少应清晰标出以下内容:a）标称阻值；b）标称阻值允许偏差；c）制造年、月（或周）；d）制造厂商标；e）品种代号；f）经认证合格的产品的认证标志。1.4.2电阻器包装电阻器的包装上应清晰标出以下内容：a）标称阻值；b）标称阻值允许偏差；c）制造年、月（或周）；d）详细规范号和品种代号；e）制造厂名称和商标；0经认证合格的产品的认证标志。1.5 订货资料订购本文件电阻器的订单应该用一般文字或代码形式列出下述最少内容:a）标称阻值；b）标称阻值允许偏差；c）详细规范号和品种代号。1.6 放行批证明记录当订货方要求时，由订货方和制造厂商定放行批证明记录的内容和格式。1.7 附加内容（不作检验用）无。1.8 对总规范和（或）分规范的规定而言，增加或提高的严酷等级和要求增加了无铅引线电阻器的可岸性试验方法。2检验要求2.1 程序2.1.1 通则鉴定批准程序应符合GB/T57321985中3.2的规定。2.1.2 质量一致性检验对于质量一致性检验，其检验一览表（表3逐批检验和表4周期检验）包括抽样、周期、严酷度和要求。GBZT57321985中3.3.1规定了检验批的组成。
