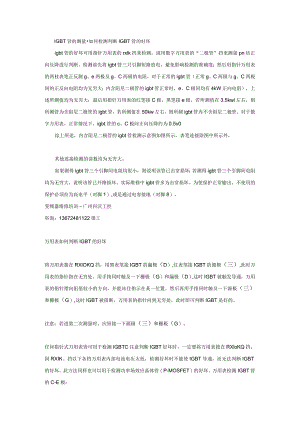

IGBT管的测量如何检测判断IGBT管的好坏igbt管的好坏可用指针万用表的rxlk挡来检测，或用数字万用表的“二极管”挡来测量pn结正向压降进行判断。检测前先将igbt管三只引脚短路放电，避免影响检测的准确度；然后用指针万用表的两枝表笔正反测g、e两极及g、C两极的电阻，对于正常的igbt管（正常g、C两极与g、C两极间的正反向电阻均为无穷大；内含阻尼二极管的igbt管正常时，e、C极间均有4kW正向电阻），上述所测值均为无穷大；最后用指针万用表的红笔接C极，黑笔接e极，若所测值在3.5kwl左右，则所测管为含阻尼二极管的igbt管，若所测值在50kw左右，则所测igbt管内不含阻尼二极管。对于数字万用表，正常情况下，igbt管的c、C极问正向压降约为0.5v0综上所述，内含阻尼二极管的igbt管检测示意图如图所示，表笔连接除图中所示外，其他连接检测的读数均为无穷大。如果测得igbt管三个引脚间电阻均很小，则说明该管已击穿损坏；若测得igbt管三个引脚间电阻均为无穷大，说明该管已开路损坏。实际维修中igbt管多为击穿损坏。为使保护正常输出，不使用的保护必须拉为高电平（对脚1）,或是通过电容接地（对脚8）。变频器维修培训广州科沃工控咨询：13672481122梁工万用表如何判断IGBT的好坏将万用表拨在RXlOKQ挡，用黑表笔接IGBT的漏极（D）,红表笔接IGBT的源极（三）,此时万用表的指针指在无穷处。用手指同时触及一下栅极（G）和漏极（D）,这时IGBT被触发导通，万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。然后再用手指同时触及一下源极（三）和栅极（G）,这时IGBT被阻断，万用表的指针问到无穷处。此时即可判断IGBT是好的。注意：若进第二次测量时，应短接一下源极（三）和栅极（G）。任何指针式万用表皆可用于检测IGBTC注意判断IGBT好坏时，一定要将万用表拨在RXloKQ挡，因RXIK。挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT导通，而无法判断IGBT的好坏。此方法同样也可以用于检测功率场效应晶体管（P-MOSFET）的好坏。万用表检测IGBT管的C-E极：1、红表笔接C极黑表笔接E极（指带有阻尼管的），应该有正向导通电阻值。2、反向测量C-E不通（无穷大的电阻值）。3、其它各管脚间应该无穷大（不通）。4、IGBT管型号尾部带D的是有阻尼管的。IGBT管型号尾部不带D的是无阻尼管的。广州科沃一工控维修的120如何检测IGBT判断极性：将万用表拨在R1KQ挡，用万用表测量时，将黑表笔固定接在某一电极上，另一表笔（红表笔）分别接其它两只管脚，若阻值均为无穷大，对调用红表笔固定接在这一电极（原黑表笔接的那只管脚）上，另一表笔（黑表笔）分别接其它两只管脚，若阻值均为无穷大，则固定不动的那只表笔接的那只管脚为栅极。其余两极再用万用表测量，若测得阻值为无穷大，调换表笔后测量阻值较小。在测量阻值较小的一次中，则判断红表笔接的为漏极（D）；黑表笔接的为源极（三）o判断好坏：将万用表拨在RXlOKQ挡，用黑表笔接IGBT的漏极（D）,红表笔接IGBT的源极（三）,此时万用表的指针指在无穷处。用手指同时触及一下栅极（G）和漏极（D）,这时IGBT被触发导通，万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。然后再用手指同时触及一下源极（三）和栅极（G）,这时IGBT被阻断，万用表的指针回到无穷处。此时即可判断IGBT是好的。注意：若进第二次测量时，应短接一下源极（三）和栅极（G）。任何指针式万用表皆可用于检测IGBT,注意判断IGBT好坏时，一定要将万用表拨在RXIOKC挡，因RXlK。挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT导通，而无法判断IGBT的好坏。此方法同样也可以用于检测功率场效应晶体管（P-MOSFET）的好坏。功率场效应管直流参数分选仪主要用于中小电子产品企业对场效应管或IGBT的批量测量，筛选。一、简介:1、采用高精度AD,满足测量精度，而高速微处理器和电子开关，使测量工作迅速、高效、宁静。采用国际先进脉冲测量法，可以提供10A最大75A以上的测试电流，而不会使被测管子发热。有自动均流功能，确保被测管安全。2、有自检功能、测量判断功能以及故障报警指示功能，当不是VmoS管时或错插等，测量不能继续。在测量前后，测量插座栅源之间是短路状态，以确保被测量管插入或拔出管座时的安全。3、有20A150A容量选择，即便是选错电流档用最大电流测量小容量管子，也不会损害被测管。4、可设定的有：开后电压Uh跨导Gfs、通态电阻ROn以及极间电容Cir的下限和上限。对于超限的测量，蜂鸣器会报警，并且哪个参数超限，会闪烁提示，用户可以不大理会符合标准的参数具体数据，只在报警时注意闪烁的参数，这样极大的方便了工业批量测量。5、操作简单，只按测试按钮，就可以得到4项主要参数。二、主要指标：1、测量VMC)S管可同时显示：通态电阻Ron1-999m(超过999m。时，自动转为9.99Q挡)跨导Gfs0-99.9S开启电压Ut17.5V极间电容Cir0.1-9.9(np)2、如果您需要，通过辅助功能键，还可以得到：a>Cir1%nP精度；b、Ut1%V精度;C、测量ROn时的：lds(ma×A),Vds(minV)；d、以及测量GgS时:Ids（八）1Vds(V)1Vgs(V);3、10位LED显示。4、采用工业开关电源，可以在160V230V正常工作。
