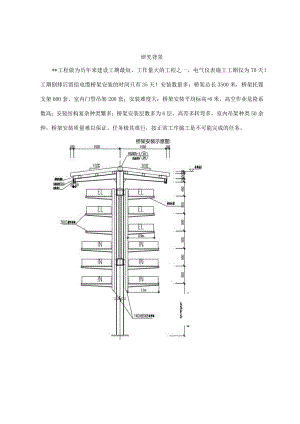

研究背景*工程做为历年来建设工期最短、工作量大的工程之一，电气仪表施工工期仅为70天！工期倒排后留给电缆桥架安装的时间只有35天！安装数量多：桥架总长3500米，桥架托臂支架600套、室内门型吊架200套；安装难度大：桥架安装平均标高+6米，高空作业危险系数高；安装结构复杂种类繁多：桥架安装层数多为6层，高差多转弯多，室内吊架种类50余种，桥架安装质量难以保证。任务极其艰巨，按正常工序施工是不可能完成的任务。桥架安装示意图:(009c009技术特点向前抢不能坐以待毙！面对前所未有的压力和困难，电气施工人员经过周密的研究分析并结合现场实际制定施工方案。经过不断的优化调整，制定了电缆桥架“模块化”施工方案，将前期电缆桥架施工准备做到极致，提高效率保证质量。编制详细方案，为以后压气站建设桥架施工提供标准施工方法。1,桥架托臂支架模块化，整体焊接吊装，减少高空作业。2,室内门型吊架安装模块化，按图编号组装安装，组装完毕后整体焊接安装，批量组装节省工作时间。3,桥架高差弯头模块化，批量整体预制安装高度可调，根据标高随时调整角度，满足一切现场标高调整需要。现场应用1,桥架托臂支架模块化，整体焊机吊装。根据桥架安装层数及布局，绘制整体桥架托臂图纸，按图纸在地面上组装焊接，焊接完成后与工艺支架焊接在一起，整体吊装就位，减少托臂焊接高空作业，提高效率，保证了焊接安装质量。桥架托臂支架与工艺支架整体化安装:架托臂支架明细表:托曾种类单位数量桥架托臂（整体式，带焊接底座）共六层，托臂间距500m,上三层850三,下三层IO5O三,立柱高320Onro°（立柱采用140*80*8热浸锌矩形钢管，桥架托督12#异形槽钢，热浸锌附-123200*12皿托臂底座）套120桥架托臂（整体式，带焊接底座）共二层，托臂间距500三,上层850三,下层1050mm,立柱高220OnInU（立柱采用140*838热浸锌矩形钢管，桥架托曾12S异形槽钢，热浸锌的T20*200*12rrm托臂底座）套160桥架托臂（整体式，带焊接底座）共一层，托臂间距500三,上层850raro,立柱高2200OTn0（立柱采用140*8/8热浸锌矩形钢管，桥架托督12#异形槽钢，热浸锌附-120*200*12三托臂底座）套170桥架托臂（整体式，带焊接底座）共三层，托臂间距500ro,上二层850Itm下层1050m,立柱高220Onm（立柱采用"0*808热浸锌矩形钢管，桥架托臂12#异形槽钢，热浸锌附-120*200*12所托臂底座）套50桥架托臂（整体式，带焊按底座）共四层，托臂间距500皿，上四层850三n,立柱高2200面）。（立柱采用140*808热滂锌矩形钢管,桥架托管12#异形槽钢,热浮锌附T20*20012m托詈底座）套45桥架托臂（整体式，带焊接底座）共三层,托臂间距500皿，上三层850三立柱高2200三°（立柱采用140*80嫄浸锌矩形钢管,桥架托曾12#异形槽钢.热浸锌附-120*20K12三托臂底座）套30桥架托臂（整体式，带焊接底座）共二层，托臂间距500所，上二层850三,立柱高220011m°（立柱采用140*80*8热浸锌矩形钢管，桥架托曾12#异形槽钢，热浸锌附-120*20312皿托普底座）套4桥架托曾（整体式，带焊接底座）共一层，上层1050三,立柱高220OnnU（立柱采用140*80*8热浸辞矩形钢管，桥架托臂12#异形槽钢，热浸锌的T20*200*12m11托臂底座）套12桥架托臂（整体式，带焊接底座）共二层，托臂间距500m,上二层105OnB0,立柱高2200三u（立柱采用140*80*8热浸锌矩形钢管，桥架托臂12#异形槽钢，热浸锌附-120*200*12Ire托臂底座）套4桥架托臂（整体式，带焊接底座）共三层，托臂间距500皿1,上三层105OnBD,立柱高220OnnU（立柱采用140*80*8热浸锌矩物瞪，桥架托臂异形槽钢，热浸锌附-120*200*12扁错底座）套42,室内门型吊架安装模块化，按种类绘制桥架门型吊架种类图，按图纸对所有吊架编号（1-200）后按号组装，组装完毕整体焊接安装。部分室内桥架门型吊架模块化组装图纸:图三I画.ttWM1362JHM6W嚣IttttttttttttMMM乂R«户tTTtTMuJMM1MH41M2M1H14tllt44售柞悻筐柞99佳性ftr=|=ftTT部分室内桥架门型吊架模块化组装列表:桥架1型用辈，*旧村脑热HM¼ca11冈5OS,立建才才为热7受MC型炳4。$,极旧立柱1匀为双拼式，,一维连MH牛、三维连摄件、U型钢焯持底座、锄扣三件叁、钿绛般垫、C型钠边at等附件.单位纺*1FIYULOA-IlOOHtJO4RllOO三jn.立槎两4Ri÷355Om三奔452FIYU-4OA-117O*<M1StRl17O三,立柱网*艮娱355OmmK23FIYU-4OA-12OOW1三才艮1N6Om,立才生E*艮长3目DOmil«24FIYU-4OA13001#JQ艮130Oma,立主眄*艮长366Om套IO5FIYU-4OA-2-125OWI1BIR125Omm,Ht1BIRl223»m,立柱三才R长355OmmS36FTYU-4OA-6OOWIBIR6OOmm,立才主E报长3O!3Om947FlYU-!.OA-GSOtWJBIRGbOnm,S244f*fJR-Kz3OSOm三«¢58FIYU-4OA-9OOHQIR9OO三jn立柱两根长55OmS2RFIYU-40B-IIoO4旦陋*艮1100mn,立住陋*艮殳355。>»0>X29IOKIYU-4OB-11学OmJ旦网，艮工IVOmm,立4主M中恨长3UbOm«211FIYUOB-125O,*1日两本艮125Om立柱两才区长355Omm香312HIYU-4OB-1SOOtHJBmIRl3OOmm,立柱后中艮355OnmX913P工YU-4OB-1400横旦陋；艮14OOih»立柱冲牛艮长3三S5Om春；14PIYUyoB-4ISoo杓1担八根130Omnp立柱5根长3gSOmn315FlYU-40C-IIoo横J日三子员IlOOmn，立住两车艮长355OamS1616日工YU-4OC117。横3旦三*艮117Omm»立柱PJ牛艮长304Om毒217FIYU-4OC-13OOWJK13OOi11三»立1主两中艮长36bOm春1418FlYU40C一1400横1日-IR14OOmm,立主两手艮长355OmS219FIYU-4OA-2-125WliDPitRIZSOmm，立*生三才良氏4OOOmih*9门型吊架整体安装焊接:3,桥架高差弯头模块化。桥架层数多，高差多，连接困难，根据现场情况批量模块化制作高度可调的高差调角弯头，根据桥架标高高度变化随时调整高度，节省大量安装时间。高差调角弯头现场安装效果图经过周密部署，夜以继日的加班赶工，仅用25天终于完成了电缆桥架安装工作，照计划提前10天，为整个场站的电缆敷设赢得了宝贵的时间，为工程系统联调提供了最有利的保障！电缆桥架“模块化”施工，减少了高空作业，增加了工作效率；整体加工预制，人员力量集中统一管理保证了安装质量，达到了保质增效的项目目标。工程总计减少吊车台班30余个，节省人工200个，累计节约费用约12万元，取得了可观的经济效益。保质保量不畏艰难，尽显“辽铁军风范”。“模块化”桥架整体安装后效果图
