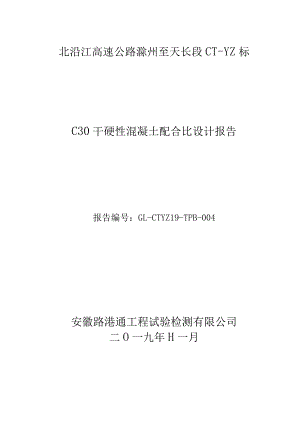

北沿江高速公路滁州至天长段CT-YZ标C30干硬性混凝土配合比设计报告报告编号：GL-CTYZ19-TPB-004安徽路港通工程试验检测有限公司二O一九年H一月C30校配合比设计一、配合比设计依据普通税配合比设计规程(JGJ55-2011)公路桥涵施工技术规范(JTGTF50-2011)公路工程水泥及水泥混凝土试验规程(JTGE30-2005)通用硅酸盐水泥(GB175-2007)公路工程集料试验规程(JTGE42-2005)设计文件二、设计坍落度及使用范围设计维勃稠度20-30s,用于圆管涵预制。三、原材料1、 水泥型号：P.042.5；生产厂家：全椒海螺水泥有限责任公司。检测合格，各项技术指标见报告。2、 碎石产地：和县横山(和县横山矿业有限公司)；最大粒径：19mm；采用连续级配，10-2Omn1：5-10mm=70%:30%(质量比)。检测合格，各项技术指标见报告。3、 天然砂产地：都昌县大沙乡(都昌县林峰建材有限公司)；细度模数:MX=2.6。检测合格，各项技术指标见报告。4、拌合用水地下水。检测合格，各项技术指标见报告。四、计算过程1、确定试配强度(MPa)fcu,o=fcu,k÷l6456=30+1.645×5.0=38.22、计算水灰比W/C=a×fb(fcu,o+a×b×fb)=0.53X49.3/(38.2+0.53X0.2X49.3)=0.60fce=fce,×c=42.5×1.16=49.3fb=fce×,=49.3X1.00=49.3水泥28d胶砂抗压强度(L)无实测值，强度等级值为425故查表得水泥富余系数YC=I.16因未掺加粉煤灰，故查表得影响系数Yf=LOO为满足混凝土配制强度和耐久性要求，选定水灰比：WC=0.413、确定用水量根据经验确定用水量为145kgm'o4、水泥用量计算每立方米混凝土水泥用量(mw)mc0.mw0(WC)=145/0.41=354kgm305、确定砂率(BS)取s=40%6、按重量法计算粗细集料用量，假定每立方米混凝土拌合物重量mcp=2400kg11p=11o+l11c+11ls+11lgBS=mso/(mso+mgo)mso=760kgm3IngO=1141kg/m37、试配计算配合比各种材料用量：水泥：水：砂：碎石=354kg:145kg：760kg：1141kg根据计算配合比对其进行试拌，混凝土拌合物实测维勃稠度28s满足设计要求，确定此混凝土配合比为基准配合比。五、确定设计配合比根据基准配合比配制混凝土强度试验采用了三个不同的水灰比，其中另外两个水灰比，较基准配合比分别增减0.03；用水量与基准配合比相同。基准配合比的维勃稠度和抗压强度均满足试配设计要求，根据配制强度对应的水灰比和考虑耐久性和经济性，确定设计配合比各种材料用量：水泥：水：砂：碎石=354kg:145kg：760kg：1141kg基准配合比和其他两个配合比见下表:水灰比水泥用量kgm3理论配合比水泥：水：砂：碎石Wc=38382382：145：749：H24WC=O.41354354：145：760：H4lWC=O.44330330：145：770：H55六、试件抗压结果W/C维勃稠度(三)7d强度(Mpa)28d强度(MPa)0.382637.850.048.60.412835.543.444.60.442232.737.738.0七、混凝土抗压强度与胶水比线性关系-36(938382),K-U.!Fyii放水比(BW)混凝土抗压强度与胶水比线性关系图3514947454341务3735八、确定试验室配合比根据28天强度拟确定试验室配合比为：W/C=0.41水泥：水：砂:碎石二354kg：145kg：760kg：1141kg试验者:校核者:批准人：签发日期:
