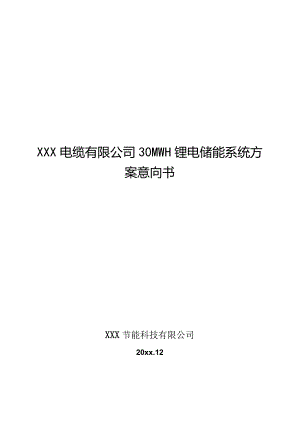

XXX电缆有限公司30MWH锂电储能系统方案意向书XXX节能科技有限公司20xx.12目录1 用电现状描述31.1 用电情况31.2 分时电费情况41.3 简要分析42方案简介52.1 方案概述52.2 系统工作模式63方案框架设计63.1 设计依据63.2 容量设计73.3 电压等级73.4 电池配置73.5 系统架构104方案详细设计124.1 一次图示及组成124.2 集装箱总体技术方案124.3 电池管理系统134.4 双向逆变器154.5 监控后台165效益估算186合作模式18概述XXX电缆有限公司7.5MW/30MWH储能电站由15个500KW/2MWH的系统单元组成，采用集装箱形式建设安装。该集装箱储能系统主要包括以下几个部分：双向逆变器（PCS）、磷酸铁锂电池组、电池管理系统（BMS）、后台监控、光伏系统、风机系统、电池柜、控制柜，以及系统的安装和调试，同时配备动力环境控制系统及消防系统。为了系统的有效运行，系统一般通过后台系统对整个储能电站资源进行调度,通过有效地充放电策略控制提高电池组的使用效率及使用寿命，包括电池储能系统、光伏系统等的调度。电池管理系统主要包括电池的电压、电流、温度采集、容量诊断SOC.电池健康状况预估SOFk电池组单体均衡维护等工作，同时能将电池的各种状态、报警等信息及时上传给后台，后台通过BMS上传的各种信息进而控制逆变器对电池组进行有效地充放电，达到调峰调频、削峰填谷、动力输出等作用。该项目预计占地约700平米，建设投资约4000多万元，每年可产800多万元的节能效益。项目拟采用能源合同管理（EMC）的合作模式，合同期8年，前四年双方按照1：9,后四年按照2：8的比例分享节能效益，预计XXX公司8年内可分享800多万元，我公司扣除成本也可获得1000多万元利润。合同期结束后，项目产权及效益完全归贵公司所有。XXX电缆有限公司7.5MW/30MWH锂电储能方案1用电现状描述1.1 用电情况据了解，XXX电缆有限公司用电变压器受电容量为31500KVA,目前实际需量约2300025000KVA,负载率保持在75%80%左右。详见下图。20xx下半年受电容量与实际需量自20xx年下半年以来，每月用电量统计如下图。峰平谷总计1.2 分时电费情况分时电费单价见下表。分类时段单价（元/度）峰8：00-12：0017：00-21：001.0197平12：00-17：0021：00-24：000.6118谷0：00-8：000.30391.3 简要分析用电量由用电量数据可见，XXX电缆有限公司每月用电量均达到100O多万度，其中谷电占比最大，约40%,峰电最少，详见下图。20下半年总计用电量比例峰平谷电费峰平谷电费单价相差较大，比较适合储能项目。变压器容量变压器负载率达到70%以上，负载率比较高，剩余容量较少。“新增储能系统由于峰平谷电费相差较大，并且用公司电量比较多，建议在满足受电容量基础上，建设储能系统。2方案简介2.1 方案概述新增一套7.5MW/30MWH储能电站系统，在谷电时段和平电时段储能系统充电，在峰电时段，储能系统放电，通过峰谷电费差价以获得经济效益。该储能电站由15个500KW/2MWH的系统单元组成，采用集装箱形式，每个单元为一个集装箱。该集装箱储能系统主要包括以下几个部分：双向逆变器（PCS）、磷酸铁锂电池组、电池管理系统（BMS）、后台监控、光伏系统、风机系统、电池柜、控制柜，以及系统的安装和调试，同时配备动力环境控制系统及消防系统。为了系统的有效运行，系统一般通过后台系统对整个储能电站资源进行调度,通过有效地充放电策略控制提高电池组的使用效率及使用寿命，包括电池储能系统、光伏系统等的调度。该储能电站系统具有以下功能特点：,本方案设计的动力储能系统包括新型材料电池储能系统、能量管理系统、电池数据分析系统等；“ 具有光伏系统接口，可以用于光伏系统对电池储能系统充电;“ 新型材料电池储能系统采用新型磷酸铁锂电池组；能量管理系统综合监控调度各子系统的运行，包括充放电策略的控制、所有数据的收集等；电池数据分析系统收集所有电池储能系统中的所有运行数据，支持实时数据显示、历史数据查询及分析等功能；动力电池储能系统具有过充、过放、短路保护功能，实现安全、可靠的电池管理功能，满足储能系统运行的需求；一动力电池储能系统配有电池管理系统BMS并与能量管理系统协调、配合，接受微网监控系统的运行调度。电池管理系统对储能系统进行电池层的监控和管理，完成对储能电池的电压、电流、电池环境温度、SOC参数的实时监控和计算，并将数据上传至能量管理系统系统，具备电池运行工况的实时监控和紧急情况的报警和保护功能；动力电池储能系统中储能电池、电池管理系统（BMS）等主要设备以及设备的主要元器件均为模块化；“动力电池储能系统设备选型采用“即插即用式”；一电池管理系统BMS通过以太网将电池信息上传给后台，并接受后台的指令实现对电池的一些操作。BMS控制显示单元ESMU和电池组监控模块BCM之间通过RS485或CAN通信。BMM实现对电池信息的实时采集和运算，均衡功能的控制执行，并将各种信息上传给BCM统一管理，由ESMU实现实时显示及对后台的数据传输。2.2系统工作模式储能电站系统在谷电时段和平电时段储能系统充电，在峰电时段，储能系统放电，通过峰谷电费差价以获得经济效益。具体工作模式如下图所示健羸跳分时殁充放电示意图3方案主体设计3.1 设计依据Q/DC585-2015锂电池组技术要求GB/T5048-1999防潮包装GB/7350-1999防水包装QC/T743-2006电动汽车用锂离子蓄电池QJ3127-2000航天产品可靠性增长试验指南QJ165A-1995航天电子电气产品安装通用技术要求QJ548A-2004电子产品零件制造和机械装备通用技术要求QJ908B电子产品老炼试验方法QJ2711-1995静电放电敏感器件安装工艺QJ2848电子产品木质包装箱规范QJ3258-2005航天电子电气产品硅橡胶粘固及灌封技术要求Q/Y135-2011型号产品验收管理要求Q/Y126.7-2014型号电子元器件质量保证复验筛选要求3.2 容量设计原则：工厂现有负荷功率+储能充电负荷功率V变压器容量X85%。现有负荷功率约为23000-25000KVA,取值25MW0“现有变压器容量为31500KVA,后续即将扩容至40000KVAo储能系统充电功率选为7.5MW,则有：现有负荷25MW÷充电负荷功率7.5MW=32.5MW(基本符合要求)按照下午平电时段4小时充满计算，则储能电站容量约为30MWH。3.3 电压等级储能电站系统电压等级AC400V,通过双向变压器进行IOKV交流并网。3.4 电池配置3.4.1 单体电池单体电池采用磷酸铁锂电池(L135F72),电池主要参数如下表所示。序号项目参数说明备注1额定容量72Ah标准放电2最小容量72Ah标准放电3工作电压2.53.65V4内阻(Ac.IkHz)1m新电池、30%S0C5充电时间标准充电4h参考值快速充电lh6推荐SOC使用容量SOC：10%90%7工作温度充电温度0'45°C放电温度-20"55oC8电池重量1.78±0.Ikg9壳体材料铝10贮存温度-20oC25。C标准贮存温度-20oC45。C绝对贮存温度11贮存温度<70%RH电池外观二 *2.三3.4.2 电池插箱每个电池插箱放置2个10并3串电池模组，共计36支单体电池，电池插箱尺寸为970mm（长）×335mm（宽）×255mm（高）。示意图如下。3.4.3 储能机架设计电池机架包含14个插箱位，分成2列7层排布，尺寸为1290mm（宽）×2360mm（高）×750mm（深）。1#电池架内部安装14个电池插箱。2#电池架内部安装9个电池插箱，其余位置主要安装高压箱，包括接触器、熔断器、断路器、线槽、电池系统管理单元等部件。每个电池簇包含2个1#电池架和1个2#电池架，外观如下图所示。每个储能集装箱容量为2MWh,输出功率500kWo根据储能单元设计原则，3.2V72Ah的磷酸铁锂电池10并216串为一簇，4簇为一个集装箱，接入PCS系统。每簇容量为10并乂222节乂72A1）乂3.2/=511.48111总容量:511.48×4=2.05MWho电池管理系统组成：每12节电池节一个电池管理模块ESBMM,222节电池配备19个电池管理模块，储能系统总共需要74个电池管理模块；每簇电池配备一个电池组控制模块BCMU,总共需要4个BCMU；同时总共储能系统需要配备一个电池组管理单元ESMUo系统共配置一台500kWPCS,分为4个支路，每个支路管理一簇电池。3.4.4电池系统配置表项目电池成组方式单体电池数目（支）数量容量(kwh)额定电压（V）最低电压（V）最高电压（V）系统重量（kg）单体/1/0.23043.22.83.651.75电池模组10P3S302个/插箱6.9129.68.410.9538电池插箱10P6S6014个/机架13.82419.216.821.988电池机架10P6S74037插箱/簇170.49电池簇10P222S22204个/集装箱511.4710.4621.6810.33000集装箱40P222S888012045.9180003.5 系统架构储能系统功能架构如下图所示。电池、电池架蓄电池管理系统BMS集装箱式预装房温控系统（空调、风道）>集装箱式电池储能系统动环监控系统（视频、火灾、门禁、烟感、温感、通风、防雷、接地）PCS电池组汇流、二次系统配电序号名称参数值备注1额定功率100OKW2储能容量1.228MWH使用充放电深度80%3直流电压范围621.6V810.3V单体电压范围：2.8V3.65vV4电池组系统效率295%5工作温度-555C预装房内部温度控制6存储温度-2(55C7湿度70%8海拔高度<3000m>3000m可定制9防护等级IP5410耐盐雾性600h11消防系统七氟丙烷12抗震等级Vn级长X宽X高13设备安装地点户外无火灾、爆炸危险，无化学腐蚀及剧烈振动。BMS主要参数序号名称参数值备注1储能电池管理模块ESBMM12串*3.2V磷酸铁锂电池组监测管理，平均均衡电
