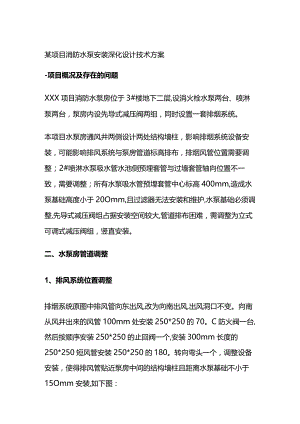

某项目消防水泵安装深化设计技术方案-项目概况及存在的问题XXX项目消防水泵房位于3#楼地下二层,设消火栓水泵两台、喷淋泵两台，泵房内设先导式减压阀两组，同时设置一套排烟系统。本项目水泵房通风井两侧设计两处结构墙柱，影响排烟系统设备安装，可能影响排风系统与泵房管道标高排布，排烟风管位置需要调整；2#喷淋水泵吸水管水池侧预埋套管与过墙套管轴向位置不一致，需要调整；所有水泵吸水管预埋套管中心标高400mm,造成水泵基础高度小于20Omm,且过滤器无法安装和维护,水泵基础必须调整,先导式减压阀组占据安装空间较大,管道排布困难，需调整为立式可调式减压阀组，竖直安装。二、水泵房管道调整1、排风系统位置调整排烟系统原图中排风管向东出风,改为向南出风,出风洞口不变。向南从风井出来的风管100mm处安装250*250的70。C防火阀一台,然后按顺序安装250*250的止回阀一个,安装300mm长度的250*250短风管安装250*250的180。转向弯头一个，调整设备安装，使得排风管贴近泵房中间的结构墙柱且距离水泵基础不小于15Omm安装,如下图：2水泵吸水管调整喷淋水泵吸水管中心标高调整为610mm,水泵基础高度400mmo吸水管从水池出来，距墙200mm处的水平管段安装DN200闸阀,再顺序安装200mm短管，然后用45。焊接弯头将管道中心标高抬升至610mm左右，在水平管道安装量程为-0.l-0.9MPa真空压力表,再水平安装DN200过滤器QN200橡胶软接头、DN200*125偏心大小头等附件。其中橡胶软接头与偏心大小头直接与法兰连接，中间不接短管；偏心大小头与水泵吸水口直接采用法兰连接，中间不接短管。2#喷淋泵除上述调整外,尚需采用2只45。焊接弯头水平调整水泵吸水管轴向位置，使之穿过剪力墙后与水泵连接,此处需要在建立墙体上重新开洞，原预留洞报废。喷淋泵吸水管安装调整图喷淋泵安装尺寸图消火栓水泵基础标高调整为227mm左右,水泵吸水管从水池出来不再抬高安装。吸水管安装见下图：消火栓泵吸水管安装图消火栓水泵安装尺寸图如下：注意事项：1.根据现场测量，水泵基础标高可以适当调整，水泵不得承受来自管道的应力。喷淋泵吸水管过滤器应从下方取出,方便检修,过滤器滤芯必须向下安装，不得偏转；2、水泵吸水管橡胶软接头、阀门、压力表应安装在一条轴线上。3、安装时应采用红外水准仪对各段管道、设备标高进行校准。3水泵出水管布置调整3.1 泵房管道连接泵房管道连接意图3.2 水锤消除器位置调整水泵出水管垂直安装至标高后，采用四通连接，两端连接消火栓干管或喷淋环管，一端接水锤消除器，水锤消除器前安装检修闸阀，一端链接消火栓或喷淋出水干管。3.3 消火栓减压阀组调整减压阀先导式改为立式可调式的减压阀，安装方式由原来的的水平安装调整为居墙垂直安装。4水泵控制柜位置调整水泵控制柜按电施图位置设置在北墙侧，设置在两组水泵基础之间的中间位置，避开上方的水系统管道。
