天花板灯盘安装工艺标准.docx

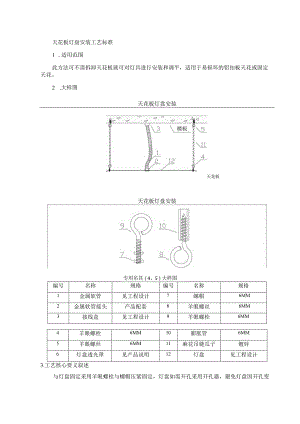

天花板灯盘安装工艺标准1 .适用范围此方法可不需拆卸天花板就可对灯具进行安装和调平，适用于易损坏的铝扣板天花或固定天花。2 .大样图天花板灯盘安装天花板天花板灯盘安装专用吊具（4、5）大样图编号名称规格编号名称规格1金属软管见工程设计7螺帽6MM2金属软管接头产品配套8羊眼螺丝6MM3接线盒见工程设计9羊眼螺栓6MM4羊眼螺栓6MM10膨胀管6MM5羊眼螺丝6MM11麻花吊链瓜子镀锌6灯盘透光罩见产品说明12灯盘见工程设计3.工艺核心要义叙述与灯盘固定采用羊眼螺栓与螺帽压紧固定，灯盘如需开孔采用开孔器，避免灯盘因开孔变形；与楼板固定采用羊眼螺丝与膨胀管固定，利用羊眼螺丝的长度适当调整灯盘，使其水平；先测量灯盘与楼板距离，采用适当长度麻花吊链或瓜子链吊装灯盘；灯盘与天花板紧贴，其自身重量不得承受于天花板；灯盘长宽数据提供天花板相关单位，要求居中或整格安装，灯盘间隔均匀、整齐、横竖成线。4 .注意事项金属软管长度不大于1200mm；麻花吊链或瓜子链长度视灯盘与楼板距离确定；羊眼螺栓和羊眼螺丝规格为6MM,膨胀管与之匹配；灯盘四角要求厂家预留铳孔直径为6MMo5 .产品图片羊眼螺栓（三十七）火灾自动报警探测器安装工艺标准1 .适用范围适用于一般工业与民用建筑中安装的使用散射光，透射光工作原理的点型光电感烟火灾探测器，其他环境中的安装或使用其它原理的点型感烟火灾探测器，在满足特殊技术要求的前提下，亦可参照此标准。2 .大样图火灾报警安装火灾报警器1探测器见设计选型4螺钉M42底座见设计选型5金属软管¢203接线盒86H50型3 .工艺核心要义叙述用于固定底座的螺钉的安装孔距一般为4575mm。金属软管长度不宜大于2mo探测器与底座间具有成180°的两个安装位置，将探测器套在底座上，顺时针旋转使底座嵌入探测器底部，稍向底座方向用力压探测器，顺时针旋转至听到“咔嚓”声即表示安装好。底座安装并接线完毕后，应将接线孔用密封膏或密封胶封堵，防止穿线管中或建筑内大量积水流入探测器。探测器应在调试前方可安装，安装后应注意防尘，防尘罩必须在工程正式投入使用后方可摘下。具体安装要求可参照相关规范。4 .注意事项应严格按照相关设计要求选择探测器型号，检查货物外形是否有损坏，相关使用说明书及合格证是否齐全。5 .产品图片（三十八）手动报警按钮安装工艺标准1 .适用范围适用于一般工业与民用建筑中安装的手动报警按钮，其他环境的安装，在满足特殊技术要求的前提下，亦可参照此标准。2 .大样图3 .工艺核心要义叙述安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应的端子上，再插好报警按钮即可，安装孔距约为65mm。装设备前应先切断回路电源，并确定全部底壳已安装牢固且每一个底壳的连接线极性准确无误。若消火栓内有手动报警按钮指示灯，必须为消火栓设置独立隔舱。若无隔舱，就参照板式排烟阀的接线方法。4 .注意事项应严格按照相关设计要求选择探测器型号，检查货物外形是否有损坏，相关使用说明书及合格证是否齐全。5 .产品图片
