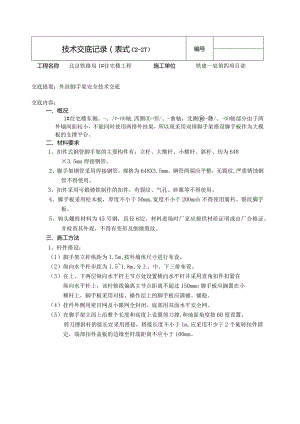

外挂脚手架安全.docx

技术交底记录（表式C2-2T）编号工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：外挂脚手架安全技术交底交底内容：一、概况1#住宅楼东侧。-。/©-轴,西侧-/。-曲轴，北侧-/。-轴部分由于两外墙间距较小，不能同时使用两排外挂架，所以现采用双排脚手架搭设脚手板作为大模板的支撑平台。二、材料要求1、扣件式钢管脚手架的主要构件有：立杆、大横杆、小横杆、斜杆、均为648×3.5mm焊接钢管。2、脚手架钢管采用焊接钢管，规格为648X3.5mm。钢管两端应平整，无裂纹,严重锈蚀钢管不得使用。3、扣件采用可锻铸铁制作的扣件，有裂纹、气孔、砂眼等不得使用。4、脚手板采用松木板，厚度不小于50mm,宽度不小于20Omnb不得使用腐朽、裂纹脚手板。5、钩头螺栓材料为45号钢，直径632。材料进场时厂家应提供材质证明或出厂合格证。并检查其外观，不得有变形及细微裂纹。三、施工方法1、杆件搭设：（1）脚手架立杆纵距为1.5m,按外墙体尺寸进行布设。（2）纵向水平杆步距为1.51.8m,分上、中、下三排布设。（3）在上、下两层纵向水平杆主节点处设置横向水平杆并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点距离不超过150mmo脚手板应搁置在小横杆上，脚手板采用对接。操作层上的脚手板应满铺、铺稳。（4）挂件外侧用密目网及小眼网全封闭，底部用双面水平安全网。（5）在脚手架立面上沿整个长度和高度上设置剪刀撑,和地面角度按60度设置。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。编号技术交底记录（表式C2-2-1）工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：外挂脚手架安全技术交底交底内容：2、在每面外墙上平均设置五个钩头螺栓，将双排脚手架挂在螺栓上。（具体安装、提升方法详见外挂架技术交底）四、安全技术措施1、架子工应持证上岗。2、搭设时，操作人员应戴安全帽，穿防滑鞋，系安全带。施工区域内下部不得站非操作人员。搭设宜按两人一组分工，上下协调操作。3、扣件应装袋传递，严禁抛掷；工人的扳手应拴安全绳。4、脚手架使用期间，严禁随便拆除主节点处脚手杆。5、操作层上的施工荷载不得超过200Kgm2.不得将模板支架、泵管固定在脚手架上。6、外挂脚手架在使用之前要做荷载试验。（详见外挂架技术交底）7、外挂脚手架第一次安装完成后，经处施工技术部、安全质量监察科验收后方可使用。之后每次提升后由安全员检查合格后即可使用。
