全现浇剪力墙结构钢筋绑扎工程技术交底.docx

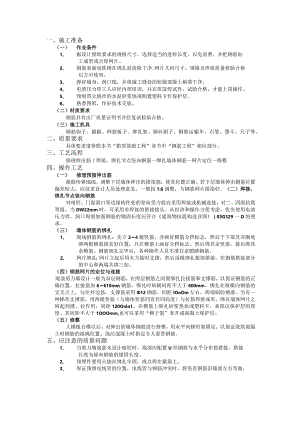

一、施工准备（一）作业条件1、 据设计图纸要求的规格尺寸，选择适当的进料长度，以免浪费，并把钢筋加工成型或点焊网片。2、 钢筋表面而铁锈在绑扎前清除干净;网片几何尺寸、规格及焊接质量检验合格后方可使用。3、 弹好墙身、洞口线，并将施工缝处的松散混凝土剔凿干净。4、 电渣压力焊工人应经内部培训，并在班前焊试件，试验合格，才能上岗操作。5、 预制带火烧丝的水泥砂浆块或购置塑料卡作保护层。6、 熟悉图纸，作好技术交底。（二）材质要求钢筋具有出厂质量证明书并经复试检验合格。（三）施工机具钢筋钩子、撬棍、网筋板子、绑扎架、钢丝刷子、钢筋运输车、石笔、墨斗、尺子等。二、质量要求具体要求请参照本书“箱型基础工程”章节中“钢筋工程”相应部分。三、工艺流程修理伸出筋f焊接、绑扎节点竖向钢筋一绑扎墙体钢筋一网片定位一修整四、操作工艺（一）修理预留伸出筋根据所弹墙线，调整下层墙体伸出的搭接筋，使其位置正确。若下层墙体伸出钢筋位置偏差较大，应征求设计人员处理意见。一般按1:6调整，与钢筋网片搭接好。（二）焊接、绑扎节点竖向钢筋对喑柱、门窗洞口等边缘构件处的竖向受力筋宜采用焊接或机械连接，对三、四级抗震等级，当DW22mm时，可采用非焊接的搭接接头。从经济和操作方便考虑，优先使用电渣压力焊。洞口周围加强钢筋的锚固长度应符合建筑物抗震构造详图（03G329一D的要求。（三）墙体钢筋的绑扎1、 现场钢筋的绑扎：先立24根竖筋，并画好横筋分挡标志，然后于下部及齐胸处绑两根横筋固农好位置，并在横筋上画好分档标志，然后绑其余竖筋，最后绑其余横筋。钢筋绑扎完毕后，各种操作人员不准任意蹬踏钢筋。2、 网片绑扎：网片立起后用木方临时支撑，然后逐根绑扎根部搭接，在钢筋搭接部分的中心和两端共绑三扣。（四）钢筋网片的定位与连接现浇剪力墙设计一般为双层钢筋，在两层钢筋之间要绑扎拉接筋和支撑筋，以保证钢筋的正确位置。拉接筋加6610mm钢筋，绑扎时纵横间距不大于600mm。绑扎在纵横向钢筋的交叉点上，勾住外边筋。支撑筋采用12钢筋，间距IOoOm左右，两端刷防锈漆。另有一种梯形支撑筋，用两根竖筋（与墙体竖筋同直径同高度）与拉筋焊接成形，绑在墙体网片之间起到撑、拉作用，间距120Onln1。在横筋上绑扎砂浆垫块或塑料卡，来保证保护层的厚度。其间距不大于1OOOmm,也可以采用“梯子筋”来开成混凝土保护层。（五）修整大模板合模以后，对伸出的墙体钢筋进行修整，用水平向梯形架固定，以保证浇筑混凝土时钢筋的准确位置。浇注混凝土时指定专人看管钢筋。五、应注意的质量问题1、 当剪力墙端部未设计暗柱时，端部应配置U形钢筋与水平分布筋搭接，搭接长度为纵向钢筋的锚固长度。2、 预埋件要用火烧丝绑扎牢固，或点焊在箍筋上。3、 保证预埋电线管的位置，电线管与钢筋冲突时，将竖直钢筋沿墙面左右弯曲，NIod非抗震时才外 抗意时NhE500非抗震时Nh 抗震时NhE图2-10十字节点纲筋构造转角节点制筋构造横向钢筋上下弯曲，严禁任意切断钢筋。对于较大的洞口应在绑扎时预留。节点部位需特别注意，锚固长度和加强筋应符合设计要求，若设计无要求时2IOd图2-11丁字节点铜筋构造转命节点娴筋构造参照下列图2-10图2-14执行。顶层/一IilllllIIlnnnTn非抗震时2La 抗震时>Lae 且26而-P 20. 25%非抗震时NLa 抗震时NLae且600,此范 圉内箍筋间距 < 150Omm 箍筋 直径同跨中工-e9OZO图2-13一、二皴抗震等级非加强部位纵向钢筋d22mm时,钢筋搭接构造图2-14剪力墙连梁的配筋
