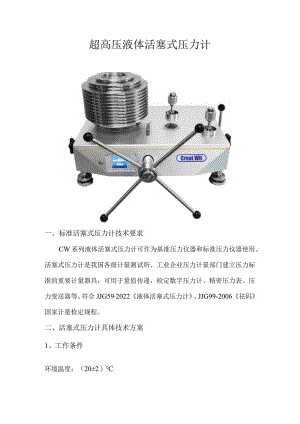

超高压液体活塞式压力计.docx

超高压液体活塞式压力计一、标准活塞式压力计技术要求CW系列液体活塞式压力计可作为基准压力仪器和标准压力仪器使用。活塞式压力计是我国各级计量测试所、工业企业压力计量部门建立压力标准的重要计量器具，可用于量值传递，检定数字压力计、精密压力表、压力变送器等。符合JJG592022液体活塞式压力计、JJG99-2006祛码国家计量检定规程。二、活塞式压力计具体技术方案1、工作条件环境温度：（20±2）相对湿度：相对湿度80%以下的恒温室电源电压：AC220V频率：50HZ2、技术指标 型号：CW2500T、CW-5000T、CW-8000T 量程：（5250）MPa、（10-500）MPa、（10-800）MPa 准确度等级：（5-250）MPa：0.005级、0.01级、0.02级、0.05级;（10-500）MPa、（10-800）MPa：0.01级、0.02级、0.05级 工作介质：癸二酸二（2.乙基己基）酯 活塞材料：活塞杆：碳化鸨；活塞筒：碳化鸨 硅码配置：根据用户需要，可配置kg组或MPa组并进行压力形变系数 祛码修正：按照使用地进行重力加速度修正 祛码材料：无磁不锈钢（0.005级；0.Ol级；0.02级）；碳钢（0.05级） 测压方式：表压 压力输出：M20X1.5标准快速接头3、功能（新活塞防断装置）1）活塞结构性能稳定可靠。2）加入防断装置，用户从此可以放心使用，不再担心在正常使用中活塞杆断裂，造成巨大的损失。3）活塞杆的限位结构采用圆环限位，不再使用限位螺钉或卡环，这样可以减少摩擦，并且在摩擦时活塞杆受力均匀，转动平稳4）一次性加压，从起点到250MPa500MPa800MPa用调压器一次性即可达到，不使用增压器，使用户的操作更加方便。5）活塞系统放在台面的最左侧，接表座放在台面的右侧，这样的布局非常合理，因为以往的活塞布局会造成用户在接被检表时，活塞挡在接表座前面，或者加祛码时接表座挡在祛码前面，使用很不方便，互相影响。6）活塞系统配备位移传感器，活塞的浮动位置可实时呈现在显示屏上，用户可随时观察活塞的工作位置，具有灵敏、醒目、准确的特点。7）电机带动活塞系统的旋转，替代以往的手动旋转方式。8）带有排污系统。当油杯里的介质变脏时，可直接从排污口排掉。9）活塞杆和活塞缸经精工研磨，其圆度误差和间隙小，垂直度高，活塞转动延续时间长，活塞下降速度慢。10）加载祛码的方式采用挂篮结构，祛码重心低，旋转稳定性好。11）加压系统采用预压泵预加压，调压器微调再加压的组合方式，该组合加压效率高，加压过程轻松快速。4、测量功能用于量传活塞式压力计、检定校准数字压力计及其它压力仪表。5、供方提供的技术文件1）主设备使用说明书;2）产品合格证；3）出厂检验报告。6、选型方案型号CW-2500TCW-5000TCW-8000T测量范围/MPa5-2501050010800测量上限/MPa250500800测量下限/MPa51010活塞公称面积/cm?0.0250.020.02底盘及质量kg1.2522活塞压力/MPa51010专用质量kg1.252.55125125祛码压力/MPa510205102551025数量/块121112191231总质量（带祛码）Zkg110150210准确度等级0.05级/0.02级/0.01级/0.005级0.05级/0.02级/0.01级0.05级/0.02级/0.01级工作介质癸二酸二（2-乙基己基）酯接表螺纹规格M20×1.5尺寸规格mm750×600×390
