外檐窗口GRC线脚.docx

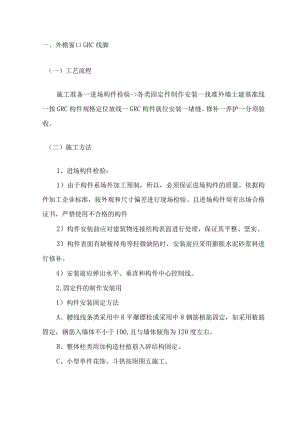

一、外檐窗口GRC线脚（一）工艺流程施工准备一进场构件检验->各类固定件制作安装一找准外墙土建基准线一按GRC构件规格定位放线一GRC构件就位安装一堵缝、修补一养护一分项验收。（二）施工方法1、进场构件检验：1）由于构件系场外加工预制，所以，必须保证进场构件的质量。依据构件加工企业标准，按外观和尺寸偏差进行现场检验。且进场构件须有出场合格证书，严禁使用不合格的构件2）构件安装前应对建筑物连接结构表面进行处理，保证其平整、坚实。3）构件表面有缺棱掉角等轻微缺陷时，安装前应采用膨胀水泥砂浆料进行修补。4）安装前应弹出水平、垂直和构件中心控制线。2.固定件的制作安装用1）构件安装固定方法A、腰线线条类采用中8平爆镖栓或采用中8钢筋植筋固定，如采用植筋固定，钢筋入墙体不小于100,且与墙体倾角为120度左右，B、整体柱类用加构造柱植筋入碎结构固定。C、小型单件花饰、斗拱按附图五施工。2）窗套、檐口GRC线条类安装要求A、檐口GRC直接混凝土墙上打中8X100膨胀螺栓与构件预埋件焊接固定（预埋件与膨胀螺栓焊接点间距500）。B、当GRC为单构件且自重小于25kg时（如单件窗套线、和单件花饰小构件），安装连接点不少于3个，采用上下、左右连接；当GRC构件自重大于25kg时，每增加10kg,应至少增加两个连接点；连接点间距不得大于400mm.C、采用焊接方式连接时，焊接钢筋时，双面焊缝长度不应小于5倍钢筋直径，单面焊接焊缝长度不应小于10倍钢筋直径。焊缝高度不小于3mm,焊缝等级不低于二级，禁止使用点对点、点对面的焊接方式。D、特别注意：当墙体为轻质砌体时，需用中8钢筋制作穿墙杆与构件预埋件焊接固定。3、外墙弹安装基线1）在需安装GRC构件处弹出安装门窗套、檐口等构件控制基线，用来控制构件的水平垂直度。2）弹各GRC位置弹构件安装线。4、GRC构件安装就位1）檐口线条安装：檐口线条安装需在外墙抹灰完成验收后施工，先安装固定垂直平面饰线，后安装檐托，固定好构伯后用聚合物水泥砂浆浆构件上的安装洞口抹平封闭。用聚合物砂桨填平镶丝缝7025/01OAH砂浆堵孔。GRClft90150用8厘蹦入畋内并 焊接固定，并用聚合物520690 物砂浆堵GRCIGRC雌1:10檐口 GRC安装固定大样一2）门、窗套、腰线类安装A、在墙体上植8厘筋与构件预埋件焊接，单体构件（窗上套、侧边、窗下台）200Omm长以内固定点不少于6个，200Omm长以外固定点不得少于8个，且间距不得大于500。腰线安装详图二GRC腰线安装大样图、门窗线安装大样图二窗套线安装大样:A(20mm-30mm)(报微后何蚓GRC杓4z4ffl08三i三W100asm三三窗套GRC装饰线安装大样B、花饰、漩涡类构件安装。构件预埋件与膨胀螺栓固定。3）、墙面半柱类构件安装半柱头、柱头内部须用3根e8钢筋拉杆与墙上膨胀螺栓固定,且底部需与碎置于窗台碎压顶上。（详施工图三）4）、无混凝土内柱的整体柱构件的安装（优化方案）安装方法:增设碎构造柱，用10钢筋植筋固定，底部柱1.2米范围内GRC构件与碎柱之间需满灌砂浆。（图四）5、堵缝施工工艺1）由于GRC构件（空挂）安装的接口很容易产生裂缝，是影响构件安装质量的重要环节,需用硫铝酸盐水泥、中砂（含水量0.5%）、108胶、UEA高效膨胀剂、PP纤维配比的混合物填补缝隙及接口。（三）构件安装检查及注意事项:1、单位装饰面的垂直度误差W2mm层高.2、单位装饰面的平直度误差Wl三2m.3、安装接槎应平顺，误差不得超过2mm,并应进行打磨处理。4、裸露于空气中的GRC腰线、窗套线等直接焊接件的焊缝应进行涂刷防锈漆处理，防锈处理后再用聚合物水泥砂浆封口。
