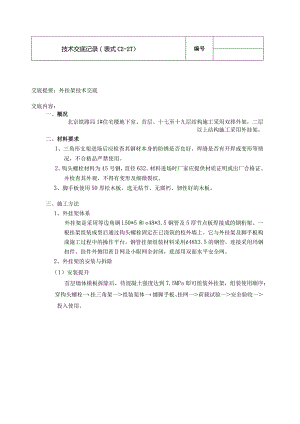

技术交底记录（表式C2-2T）编号交底提要：外挂架技术交底交底内容：一、概况北京铁路局1#住宅楼地下室、首层、十七至十九层结构施工采用双排外架，二层以上结构施工采用外挂架。二、材料要求1、三角形支架进场后应检查其钢材本身的防锈是否良好，焊缝是否有开焊或变形等情况，不合格品严禁使用。2、钩头螺栓材料为45号钢，直径632。材料进场时厂家应提供材质证明或出厂合格证。并检查其外观，不得有变形及细微裂纹。3、脚手板使用50厚松木板，选无枯节、无腐朽、韧性好的木板。三、施工方法1、外挂架体系外挂架是采用等边角钢L50*5和e48*3.5钢管及5厚节点板焊接成的钢桁架。一根挂架组装成型后通过钩头螺栓固定在已浇筑的校外墙上。它与外挂架及脚手板构成施工过程中的操作平台。钢管挂架组装材料采用¢48X3.5的钢管，连接采用玛钢扣件。挂件外侧用密目网及小眼网全封闭，底部用双面水平安全网。2、外挂架的安装与拆除（1）安装提升首层墙体模板拆除后，待混凝土强度达到7.5MPa即可组装外挂架，组装使用顺序：穿钩头螺栓一挂三角架一组装架体一铺脚手板、挂网一荷载试验一安全验收一投入使用。技术交底记录(表式C2-2-1)编号交底提要：外挂架技术交底交底内容：外挂架布置图示:二层以上结构每跨挂架整体提升，提升时先挂好吊环，松开内侧螺母后，垂直慢速提升到上层，挂钩头螺栓，紧固内侧螺母，落钩。挂架提升时，不要相互勾挂，逐组提升。挂架挂升固定后，下层的钩头螺栓在挂件下层平台内拆除，以备周转使用。(2)拆除在使用过程中不允许拆除挂架的任何部件，只有落地后才能拆除。3、1#住宅楼东侧轴，西侧-轴，北侧-0>/。-0轴部分由于两外墙间距较小，不能同时使用两排外挂架，所以现采用双排脚手架搭设脚手板作为大模板的支撑平台。杆件搭设：技术交底记录（表式C2-2T）编号交底提要：外挂架技术交底交底内容：（1）脚手架立杆纵距为1.5m,按外墙体尺寸进行布设。（2）纵向水平杆步距为1.51.8m,分上、中、下三排布设。（3）在上、下两层纵向水平杆主节点处设置横向水平杆并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点距离不超过150mmo脚手板应搁置在小横杆上，脚手板采用对接。操作层上的脚手板应满铺、铺稳。（4）挂件外侧用密目网及小眼网全封闭，底部用双面水平安全网。（5）在脚手架立面上沿整个长度和高度上设置剪刀撑，和地面角度按60度设置。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于Im,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mnio（6）在每面外墙上平均设置五个钩头螺栓，将双排脚手架挂在螺栓上。四、安全技术措施1、外挂架的安装与提升的操作人员必须持证上岗。2、外挂架第一次安装完成后，经处施工技术部、安全质量监察科验收后方可使用。之后每次提升后由安全员检查合格后即可使用。技术交底记录（表式C2-2T）编号交底提要：外挂架技术交底交底内容：3、组装用立杆间距不超过L2m,水平杆1.5m,大面必须加剪刀撑，转角小面必须加单斜杆，大面及小面密止网在杆内侧封闭，底面用大眼安全网作兜网，脚手板长度根据每跨架尺寸选取，板与板之间接头处空隙不大于50mm,并加密小横杆，板两端用&铅丝与钢管连接牢固。4、每跨挂架与挂架之间的间距取100T50之间，中间空隙挂架与挂架使用时连成整体。5、除大模板外，挂架上荷载最大允许值为1500Nf并且不得过于集中。6、脚手板必须满铺，无探头板，支承点间距不大于2m。外侧设挡脚板，高度不小于18Ommo7、操作层设有两道护身栏，每片挂架应单独升降，严禁两片同时升降，单片挂架升降时两端应设防护栏杆。8、挂架外侧满挂密目网及小眼网，水平方向紧贴下层脚手板底兜一层大眼安全网。9、外挂架、受料平台使用前，必须进行荷载实验，总荷载为最大荷载，分三次均匀加载，每次时间4小时，均记录下沉高度及螺栓、钢架、杆件、焊缝、结构墙体有无损坏并记录。荷载实验部位选择最危险的部位（每个钢架承受架件最长的部位）。实验过程中派专人在地面管理，并设定IOm以内范围的安全区。在挂架下方双层排架上方设临时水平网，参与试验的架子工，安全带不得挂在挂架上。10、各个流水段的挂架、受料平台每次提升后必须进行验收，合格后方可使用。11、钢架所使用的型钢、焊条必须有合格证并复试合格。组装挂架的钢管不得弯曲、压扁，不得有裂纹和严重锈蚀，玛钢扣件必须合格，密目网及兜网采用新网，必须测试合格，脚手板不得有劈裂，并保证厚度。12、外挂架长度不超过6m,高度8m,作业面宽度1.2m,钢架之间水平距离0.9m,最大间距不超过1.2m。
