地铁高架车站站承台模板计算书.docx

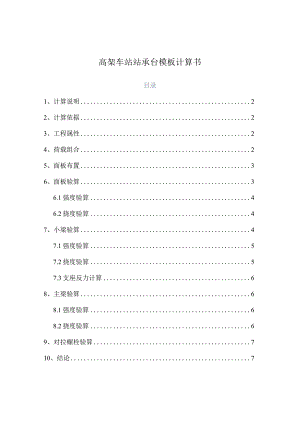

高架车站站承台模板计算书目录1、计算说明22、计算依据23、工程属性24、荷载组合25、面板布置36、面板验算36.1强度验算46.2挠度验算47、小梁验算47.1强度验算57.2挠度验算57.3支座反力计算68、主梁验算68.1强度验算68.2挠度验算69、对拉螺栓验算710、结论71、计算说明高架车站站承台高度为1.5m。模板采用不小于IOmm厚胶合板，小梁采用不小于80X8Omnl方木，主梁采用不小于双拼50X3.5mm钢管，拉杆采用不小于M14拉杆。考虑到建模方便，取混凝土浇筑高度1.5m、长度7m区域进行验算。2、计算依据(1)建筑施工模板安全技术规范JGJ162-2008(2)混凝土结构设计规范GB50010-2010(3)建筑结构荷载规范GB50009-2012(4)钢结构设计规范GB50017-20173、工程属性新浇混凝土墙名称高架车站站承台模板设计计算高度(mm)15004、荷载组合侧压力计算依据规范建筑施工模板安全技术规范JGJ162-2008混凝土重力密度Yc(kNm3)24新浇混凝土初凝时间t0(h)6.67外加剂影响修正系数11混凝土坍落度影响修正系数21混凝土浇筑速度V(mh)0.8混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)1.5新浇混凝土对模板的侧压力标准值GMkN/nOmin0.22cto12v12,cH=min0.22×24×6.67×1×1×0.81/2,24X1.5=min31.5,36=31.5kNm2倾倒混凝土时对垂直面模板荷载标准值QMkN112新浇混凝土对模板的侧压力标准值G4k=min0.22ct12vl2,YcH=min0.22×24×6.67×1×l×0.81/2,24×1.5=min31.5,36=31.5kNm2承载能力极限状态设计值S承=0.9maxl.2G4k+l.4Q3k,1.35G4k+l.4×0.7Q3k=0.9maxl.2×31.5+1.4×2,1.35×31.5+1.4×0.7×2=0.9max40.6,44.485=0.9×44.485=40.036kNm2正常使用极限状态设计值S正=G4k=3L5kNm25、面板布置小梁布置方式竖直左部模板悬臂长(mm)50小梁间距(mm)300小梁一端悬臂长(mm)0主梁间距(mm)600主梁一端悬臂长(mm)50对拉螺栓横向间距(mm)600对拉螺栓竖向间距(mm)600图1模板设计立面图6、面板验算面板类型覆面木胶合板面板厚度(mm)10面板抗弯强度设计值f(N三2)15面板弹性模量E(N/mm?)10000墙截面宽度可取任意宽度，为便于验算主梁，Wb=O.6m,W=bX2/6=600×1026=10000mm3,I=bh312=600×103/12=50000mm4飞I300I图2面板受力示意图1. 1强度验算q=bS承=0.6X24=14.4kNm图3面板弯矩图(kNm)Mmax=O.27kNm=MmaxW=0.27×106/10000=12.011Nmm2f=15Nmm2满足要求！6. 2挠度验算q=bS正=0.6×9=5.4kNm-1.176图4面板变形图(nun)v=l.176mm>v=1/250=300/250=1.2mm满足要求！7、小梁验算小梁材质及类型矩形木楞小梁截面类型(mm)60X80小梁抗弯强度设计值f(N/Inm?)16.2小梁弹性模量E(Nmm2)9000小梁截面抵抗矩W(Cm')61小梁截面惯性矩I(Cin4)2564强骁600600图5小梁受力示意图7.1强度验算q=bS承=0.3×24=7.2kNm-0.146.0.4570.333 y142图7小梁剪力图(kN)-C)-0.312图6小梁弯矩图(kN-m)Mmax = O. 457kN m =MmaxW=0. 457× 10664000 = 7. 146Nmm2 f=16. 2Nmm2满足要求！7. 2挠度验算q=bS!E=0. 3×31. 5=9. 45kNm-0.347图8小梁变形图(mm)V=0.347mmv=1/400=600/400=1.5mm满足要求！7. 3支座反力计算Rl=5.451kN,R2=.R20=8.177kN,R21=5.451kN8、主梁验算主梁材质及类型双钢管主梁截面类型(mm)48×3.5主梁计算截面类型(mm)50X3.5主梁抗弯强度设计值f(N而)205主梁弹性模量E(Nmm2)206000主梁截面抵抗矩W(Cm3)4.25主梁截面惯性矩I(Cm4)10.195.4518.1778.1778.1778.1778.1778.1778.1778.1778.1778.177囊荔G)总(4)总绫4图9主梁受力示意图7.1 强度验算图10主梁弯矩图(kN-m)Mmax=O.838kNm。=MmaxW=0.838×1064250=197.118Nmm2f=205Nmm2满足要求！8. 2挠度验算0,726图11主梁变形图(Inm)V=0.726mmv=1/400=600/400=1.5mm满足要求！9、对拉螺栓验算对拉螺栓类型M14轴向拉力设计值Nj(kN)17.8对拉螺栓横向验算间距m=max600,600/2+50=600mm对拉螺栓竖向验算间距n=max600,600/2+0=600mmN=0.95mnS承=0.95×0.6×0.6X24=8.208kNNtb=17.8kN满足要求！10、结论模板设计方案满足要求！
