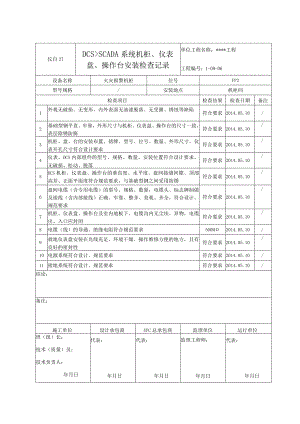

仪自27 DCS、SCADA系统机柜、仪表盘、操作台安装检查记录 - 火灾.docx

仪自27DCS>SCADA系统机柜、仪表盘、操作台安装检查记录单位工程名称：*工程工程编号：1-09-06设备名称火灾报警机柜位号FP2型号规格/安装地点机柜间检查项目检查结果检查日期备注1外观无破损、无变形，内外表面无油漆脱落、无受潮、锈蚀等缺陷符合要求2014.05.10/2基础型钢平直、牢靠，外形尺寸与机柜、仪表盘、操作台的尺寸一致，表层除锈防腐符合要求2014.05.10/3机柜、盘、台的安装布置、铭牌、型号、位号、数量、外形尺寸、仪表开孔尺寸符合设计要求符合要求2014.05.10/4仪表、DCS内部组件的型号、规格、数量、安装位置符合设计要求，无破损、松动、脱落符合要求2014.05.10/5DCS机柜、仪表盘、操作台的垂直度、水平度、盘间接缝间隙、顶部高差、正面平面度符合规范要求，与基础型钢之间采用防锈符合要求2014.05.10/6盘间电缆（含专用电缆）的型号、规格、数量，电缆头、标志牌制做及接线（含内部接线）正确、牢靠、整齐、美观、齐全，符合设计、规范要求符合要求2014.05.10/7机柜、仪表盘、操作台及室内地板下、电缆沟内无尘埃、异物，电缆出、入口应封闭符合要求2014.05.10/8电缆（线）的导通、绝缘电阻符合规范要求500M2014.05.10/9就地仪表盘安装在光线充足，环境干燥、操作维修方便的地方，且有良好的密封性符合要求2014.05.10/10电源系统符合设计、规范要求符合要求2014.05.10/11接地系统符合设计、规范要求符合要求2014.05.10/结论：备注：施工单位设计承包商EPC总承包商监理单位运行单位班（组）长：技术（质量）员：技术负责人：年月日代表：年月日代表：年月日监理工程师：年月日代表：年月日
