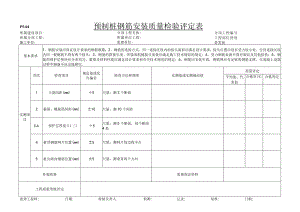

p5-4预制桩钢筋安装质量检验评定表 .docx

P5-04预制桩钢筋安装质量检验评定表基本要求1、钢筋安装应保证设计要求的钢筋根数；2、钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头；3、钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定；4、受力钢筋表面不得有裂纹及其他损伤；5、钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定；6、钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。实测项目项次检查项目规定值或允许偏差检查方法和频率实测值或实测偏差值质量评定平均值、代表值合格率(%)合格判定1主筋间距(mm)÷5尺量：测3个断面2箍筋、螺旋筋间距(mm)±10尺量：测10个间距3保护层厚度(11三)÷5尺量：测5个断面，每个断面4处4桩顶钢筋网片位置(mm)±5尺量：测网片每边线中点5桩尖纵向钢筋位置(mm)±5尺量：测垂直两个方向外观质量质量保证资料工程质量等级评定检验负责人:检测:复核:监理工程师:日期:记录:日期:分项工程名称:所属单位工程:监理单位:所属建设项目:所属分部工程:施工单位:分项工程编号工程部位使用者类别填写说明1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印；”分项工程名称”和“工程部位”须手写。4、“实测值或实测偏差值”歹能填写实测值的项目必须填写实测值，否则可填写偏差值；检测频率必须满足要求。公路工程质量检验评定标准中以路段长度规定的检查频率为双车道路段的最低检查频率，对多车道应按车道数与双车道之比增加检查数量。5、”平均值、代表值”歹能计算代表值的项目必须填写代表值，其它填写平均值。6、“合格判定”歹J:（1）关键项目的合格率应不低于95%,否则该检查项目为不合格。（2）一般项目的合格率应不低于80%,否则该检查项目为不合格。（3）有规定极值的检查项目，任一单个检测值不应突破规定极值，否则该检查项目为不合格。（4）采用公路工程质量检验评定标准附录B至附录S所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合格。7、预制桩钢筋安装外观质量应符合下列规定：（1）钢筋表面应无裂皮、油污、颗粒状或片状锈蚀及焊渣、烧伤，绑扎或焊接的钢筋网和钢筋骨架不得松脱和开焊。（2）焊接接头、连接套筒不得出现裂纹。8、“外观质量”项：应填写该分项工程外观质量情况描述或填写“符合要求”。9、“质量保证资料”项：填写“真实、齐全”。10、工程质量等级评定分为合格与不合格。
