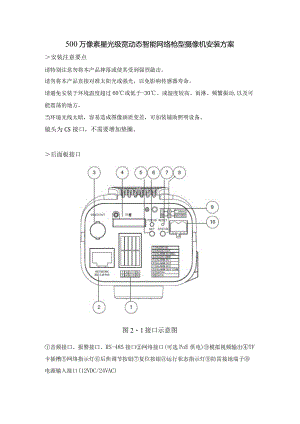

500万像素星光级宽动态智能网络枪型摄像机安装方案安装注意要点请特别注意勿将本产品摔落或使其受到强烈敲击。请勿将本产品直接对准太阳光或强光，以免影响传感器寿命。请避免安装于环境温度超过60或低于-30、或湿度较高、雨淋、频繁振动,以及可能震荡的地方。当环境光线太暗，容易造成图像画质变差，可加装辅助照明设备。镜头为CS接口，不需要增加垫圈。后面板接口图21接口示意图音频接口、报警接口、RS-485接口网络接口(可选PoE供电)模拟视频输出TF卡插槽网络指示灯后焦调节按钮复位按钮运行状态指示灯防雷接地端子电源输入接口(12VDC/24VAC)注意：MJPEG码流打开后，模拟视频关闭。如需打开模拟视频，请关闭MJPEG码流。后调焦按钮说明：当摄像机安装至合适位置并正确安装镜头后，可给设备上电,然后通过调节镜头上的旋钮来进行缩放、聚焦。当通过镜头调节始终达不到理想效果时，可通过点击号按钮来自动完成机身后焦调节。对于号复位按钮，按下复位按钮5秒以上，可将系统还原为原始出厂备份。摄像机固定在护罩里的安装方法使用1/4-20UNC螺钉，通过摄像机安装块（可置于摄像机顶部或底部）上的摄像机固定螺孔将摄像机安装于滑板上，并确保安装牢固。摄像机安装块固定螺孔（4个）摄像机固定螺孔图27摄像机安装块示意图1 .打开盖子，弹簧装置可保持打开状态。2 .拆下摄像机安装滑板，使你能将摄像机装在滑板任一位置。3 .使用装配螺钉固定摄像机。安装大口径镜头时，注意防护罩尺寸。4 .在防护罩底部有两个穿线装配口，线径不能超过12m（0.48）。5 .将摄像机和滑板装在防护罩上。a）如镜头可调节，请扩大至最大长度。b）滑动滑板，使摄像机镜头与滑板在防护罩内处于最佳位置。c）用四个螺钉固定滑板。6 .从摄像机输出端引出视频线。7 .将摄像机的控制线、电源线与线排连接，见图2o8 .连接防护罩电源线后，将出线孔锁紧。9 .调节好摄像机焦距，关闭防护罩盖子。护罩内接线端子说明：1 .摄像机电源(+)2 .摄像机电源()3 .镜头公共4 .镜头聚焦5 .镜头变倍6 .镜头光圈7 .空置8 .接地9 .防护罩加热器电源:24/22OVAC1。防护罩加热器电源+24/220VAC配件名称数量说明书1本摄像机螺丝钉1个M6X12螺丝钉2个线缆固定头2个请根据配件，配置相应的安装工具。护罩固定在万向节上的方法水平方向360°可调，垂直和两侧方向适当调整。用两个M6X10内六方螺钉与护罩紧固，重量为Llkg(2.431b),负载为20kg(44.091b)0V1573建议在杆体上做相应的安装平台，以便进行万向节固定。补光灯安装补光灯尺寸图如下：前视图侧视图安装底座补光灯自带U形支架，可调节水平角度和垂直角度，不需要另行配置支架；建议杆体上设计相应安装平台，进行补光灯安装；补光灯安装位置建议距离设备30cm以内，灯光照射位置在画面中心；补光灯电压为220V交流输入，共有3根线，1根接地，其余2根接电。摄像机设备IP地址设置系统启动上电约90秒后，请打开IE浏览器，在地址栏中输入摄像机的IP地址，系统默认IP地址为http：/192.168.1.100（注意：系统的默认子网掩码为:255.255.255.0；默认网关是：192.168.L254。登录系统前注意设置好本地的IP地址，保证能够进行访问）。第一次运行软件，请以系统默认的超级用户登录。系统默认的超级用户为admin（密码为admin）。输入正确的用户名和密码后，单击“确定”按钮即可登录。注意：为保证系统安全，请及时修改超级用户密码。点击设置，网络，设置IP地址:SMTPHTTPS802.IXQoSIGMPSIPDDNSUPnPAnft议NASRTSPIMaNetworkPPPOFttC:。开与父同用户M：CIPSe迂：ft0#SNMPUffXffXIP：co°fla4H:七IK<l-300)ffQ4设置时间系统信息时间维护时区设置时区选择：I(GMT+08:00)北京，重庆，香港特别行政区，乌鲁木重，吉隆坡，新P夏令时：O开启关闭保存取消NTPIfiSNTP服务器IP:110.82.21.62|同步时间：画：画：回同步间隔(分钟)：祖J分(160)保存取消即时同步设备时间：201605-2514:08:36本地PC时间：2016-05-2514:08:37NTP本地时区：从下拉列表中选择时区。可设置的时区为33个。其中GMT+08:00为北京时间。即时同步，同步模式可选本地同步和NTP同步。本地同步即设备时间与本地计算机时间进行同步。NTP同步模式下，系统会自动和NTP服务器进行对时。>OSD设置：边距XY(0-20):5|5-设备标题1：O开启文本O开启图片关闭XY(0-99):0oIK2：O开启您关闭字号：3VXY(0-99):00内容：K3：。开启关闭字号：I2XY(0-99):0:o行1：对齐方式：左对齐V行2:1-2行间距：1V行3:2-3行间距：1V4：3-冬?间距：1V行5：4-5行间距：1T时间显示：。开启关闭字号：3VXY(0-99):0Il0I保存模式：可选黑边或纯色。黑边表示字符边缘是黑色；纯色表示字符颜色为白色。边距：设置文本叠加区域距离画面的边距。1表示0.1个字符大小，10就表示1个字符的大小。如X为10,Y为20,表示文本区域的左边缘与画面左边缘相距1个字符，文本区域的上边缘与画面上边缘相距2个字符。需要注意的是，不同文字叠加的字符大小可以独立设置，当字符大小不一致时，尽管边距数值相同，而实际边距大小是不同的。举例说明：文本3设置为3号字，那么对于文本3而言，1表示的是0.1个3号字符的大小；而对于设备标题1,字号为8号字,那么边距1表示的就是0.1个8号字符的大小。设备标题L设备标题可选文本或图片。文本：选择“开启文本”，在“文本”框中输入文本内容，最多支持40个字符（支持大/小写英文字母和数字09）或24个汉字。还可设置字号、文本坐标。图片：选择“开启图片”后设置图片叠加信息。设备支持图片叠加到视频画面,点击“图片”后的“浏览”按钮，选择所需上传的图片，再点击“上传”即可。拖动“透明度”后的拖动条，可以调整所叠加图片的透明度。勾选“去白底”，则可对所叠加图片的白底去除。还可设置图片显示坐标。文本2：选择“开启”在“文本”框中输入文本内容，最多支持40个字符（支持大/小写英文字母和数字09）或24个汉字。还可设置字号、文本坐标。文本3：选择“开启”，独立设置每行的文本内容（最多五行），每行文本最多支持40个字符（支持大/小写英文字母和数字09）或24个汉字。还可设置字号、文本坐标。对齐方式：设置多行文本的对齐方式，可选左对齐或右对齐。还可独立设置相邻两行的间距，1表示0.1个字符大小。时间显示：选择“开启”后可设置字号和显示位置。字号用来设置文本内容的字符大小，值越大，字符越大。X坐标和Y坐标：文本或图片的坐标。针对设备标题1、文本2和文本3,此坐标原点是文本叠加显示区域的左上角。设置完毕，点击“保存”按钮，就可以在视频画面上显示文字叠加。如果要取消文字叠加，点击“关闭”按钮后再点击“保存”按钮即可。>SIP设置NetworkFTPSMTPHTTPS8O2.1×QoSIGMPSIP看他耳SIP三153SlPffSlP：W2161100VoSoGO*务MID：KVlD;JifiiIiSMNI:'900coUiiWi3S：(n«*)WPS：ncj三:11取篇QB«M安装位A；S08线度：ooo«T?取消SIP服务器SIP服务器IP：SIP服务器的IP地址；端口号：SIP服务器的端口号；服务器ID：SIP服务器的ID;设备ID：设备用于注册SlP服务器的ID;报警ID：设备报警功能的注册ID;注册时间间隔：设备重新注册的时间间隔，以秒为单位；心跳时间间隔：设备发送心跳信息的间隔，以秒为单位；配置完毕后点击保存设备就向服务器请求注册。位置信息经度：安装位置经度，精确到小数点后两位；纬度：安装位置纬度，精确到小数点后两位。SIP设置需要根据实际情况培训。
