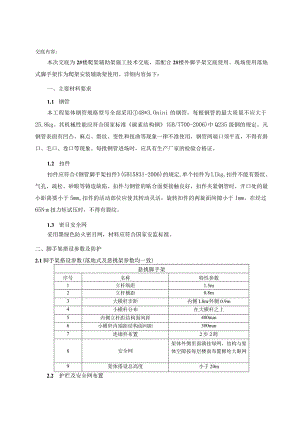

交底内容：本次交底为2#楼爬架辅助架施工技术交底，需配合2#楼外脚手架交底使用。现场使用落地式脚手架作为爬架安装辅助架使用。详细内容如下：一、主要材料要求1.1 钢管本工程架体钢管规格型号全部采用48*3.Onini的钢管，每根钢管的最大质量不应大于25.8kg。其机械性能应符合国家标准碳素结构钢(GB/T700-2006)中Q235级钢的规定。凡钢管表面有凹凸、麻点、裂纹、变性和扭曲等现象一律不准使用，钢管两端口须平直，不得有斜口、毛口、卷口等现象。每批钢管进场时，应具有生产厂家的检验合格证。1.2 扣件扣件应符合钢管脚手架扣件(GB15831-2006)的规定,单个扣件为LIkg,扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm,扣件的活动部位应使其转动灵活，旋转扣件的两旋面间隙小于Imm。在经过65Nm扭力矩试压时，不得有裂纹。1.3 密目安全网采用墨绿色防火密目网，材料应符合国家安监标准。二、脚手架搭设参数及防护2.1脚手架搭设参数(落地式及悬挑架参数均一致)悬挑脚手架序号名称特性参数1立杆纵距1.5m2立杆横距0.8m3大横杆步距内侧L8m外侧0.9m4小横杆分布在大横杆之上5内侧立杆距结构面间距400un6小横杆内端距结构面间距300un7连墙件布置2步2跨8安全网架体外侧里面满挂绿网，结构与架体空隙按每层楼面布置棉纶大眼网9架体搭设总高度小于20m2.2 护栏及安全网布置（1）脚手架根据结构施工进度搭设完成后（脚手架搭设不易超过该楼层结构施工面高度2m,防止脚手架搭设过高影响该楼层浇筑混凝土施工），在脚手架外立面立即满挂密目安全网。（2）每结构层施工清理完成后，沿结构楼板临边搭设1.5m高临边防护栏，用密目安全网封闭；结构与外架之间空隙、脚手架操作层沿结构楼层每层设置一道棉纶水平大眼网。三、爬架辅助脚手架搭设构造要求3.12A2M轴、24-2-4轴立面在15.6m标高外架外挑做法3.22M2A轴15.6m标高外架内挑做法四、其它注意事项1、爬架与主体位置关系详见剖面大样。2、托架最上层小横杆均采用双扣件（包含斜撑杆）。3、托架强度：要求承受均布荷载3KNm4、爬架安装阶段，所有外架均禁止堆载以及禁止在托架内部施工。5、水平度要求：托架内外高差不大于5mm,周全闭合差不大于IOmm,同一直线段1米范围内严禁出现大于IOmm的急剧高差变化。6、爬架第二层安装时，及时将导轨安装附着于主体，避免因水平风荷载，导致外架水平方向不稳定。7、考虑爬架安装荷载较大，原外架连墙件二步三跨改为二步二跨，安装前由栋号长、安全员、质检员验收评价后方可进行安装作业。交底审核人交底人土建工程师质检员交底时间作业队接受交底人班组长质检员接受交底时间
