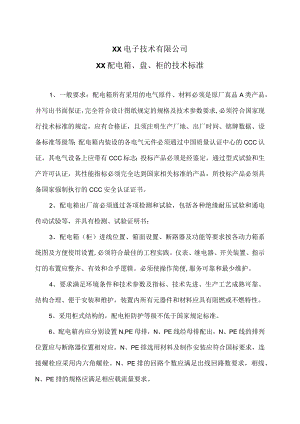

XX电子技术有限公司XX配电箱、盘、柜的技术标准（2024年）.docx

XX电子技术有限公司XX配电箱、盘、柜的技术标准1、一般要求：配电箱所有采用的电气原件、材料必须是原厂真品A类产品，并写出书面保证，完全符合设计图纸规定的规格及技术参数要求,必须符合国家现行技术标准的规定，应有合格证，且须注明生产厂地、出厂时间、铭牌数据、设备标准等级等；配电箱内装设的各电气元件必须通过中国质量认证中心的CCC认证，其电气设备上应带有CCC标志；投标产品必须是经鉴定，通过型式试验和生产许可认证，其性能指标必须完全达到国家相关标准的产品，所投标产品必须具备国家强制执行的CCC安全认证证书。2、配电箱出厂前必须通过各项检测和试验，包括各种绝缘耐压试验和通电传动试验等，并具有检测、试验证明书；3、配电箱（柜）进线位置、箱面设置、断路器及功能等要求按各动力箱系统图及方便使用设置,必须符合最佳的工程实践。仪表、继电器、开关装置、指示灯的布置应整齐、有效和合乎逻辑。必须使操作简便,服务可靠和最少维护。4、要求满足环境条件和技术参数及指标、技术先进、生产工艺成熟可靠、结构合理、便于安装和维护，装置内所有元器件和材料应具有阻燃或不燃特性。5、采用柜式结构的，配电柜防护等级不低于国家规定标准。6、配电箱内应分别设置N,PE母排，N、PE线经母排配出，N、PE线的排列位置应与断路器位置相对应。N、PE排选用材料及制作安装应符合国标要求，连接螺栓应采用内六角螺栓。N、PE排的回路个数应满足出线回路数要求，相线、N、PE排的规格应满足相应载流量要求。7、配电箱、配电柜内电气开关下方应设标志牌，标明出线开关所控支路的名称或编号，并标明电器规格以利安装及维护。并在配电箱、配电柜门的内侧适应位置粘贴本箱、柜的电气系统图及二次原理图。系统图及二次原理图应经过塑封处理。8、配电箱由箱门、箱体、低压元器件（断路器、接触器、继电器等）。箱体整体制作应结构合理，安全可靠。箱内可适应安装各类不同的电器元件，箱内元件安装板可适当调整位置。9、配电箱外壳的防护等级IP42。分别为挂墙式安装、嵌墙式、和落地式安装。各种安装方式均要考虑安装的方便。嵌墙式安装要考虑墙体厚度及盖板配合装修的方便性。打开盖板可直接调节开关及面盖的深度和水平,箱内安装导轨连同开关可调节。落地式安装箱体要具有足够的机械强度。10、由于所处环境恶劣，除满足本技术需求外，需要防潮、防锈、防腐蚀处理，并且箱体材质全部采用优质钢板，防护等级为：IP55。箱体开门方向，设计联络时定，开启角度2135。箱门设计为内较链，箱门应带锁。箱体内外表面均要求采用静电喷涂，颜色由业主及设计决定。照明户箱，设双层门结构，中标单位加工前送一台样品箱（户箱）由甲方确认后封样。11挂墙式箱体上下均不设敲落孔。暗装箱体外焊接接地扁钢。12、配电箱采用优质冷轧钢板折剪焊接而成。当配电箱长边小于IOoomm时，板厚不得小于l.5mm；长边等于或大于100omm时，板厚不得小于2.0mm；箱内安装底板采用镀锌钢板2.0mm.户箱做二层防护板。13、在箱内或箱柜门上粘贴牢固的不退色的系统图及必要的二次接线图。14、箱内元器件可采用导轨或固定安装型式，安装应牢固，在额定极限短路电流电动力作用下不应松动、移位、变形等。15、箱体设置可靠的接地汇流排和接线端子，接线端子带防松脱的紧固螺栓用来连接接地导体。接地汇流排和接线端子置于箱体底部，过门接地线应满足经常开关门的要求。当裸铜地线在箱、柜内有可能与带电部位接触时用绝缘管加以保护。16、配电箱的接地汇流排上的螺栓采用热镀锌材质。17、配电箱内部二次线路均采用铜芯阻燃线，线径按规范要求确定。各回路导线敷设必须整齐,并均匀地固定，用尼龙电缆扎带整齐地紧束,敷设于槽或软管内，所选用的导线、尼龙扎带、支撑架、防护板、塑料线槽等均为阻燃型。各箱柜的二次线与一次线应严格分开，二次线应按控制原理图做好标记。18、根据系统主回路进线规格及根数，配置所需的主进电缆转接排母排。箱内应设置N线及PE线端子板（排）及安装条，零线和保护地线经汇流排配出。在每个端子排上至少需提供10%备用接线端子,但不少于两个。19、配电箱内及箱面电气设备元件布置，以及电气接线均应符合国家现行技术标准和市质监总站的要求；电度表箱结构型式应由供电部门认可,电气间隙及爬电距离符合规范要求。配电箱（柜）内接线整齐，回路编号齐全，开关动作灵活可靠，标识正确、牢固,电路的布置要安全可靠，便于操作、维护；照明箱为暗配线。20、各开关下留有标明用电回路名称的标签框，内容由中标人根据图纸所示标记好，为计算机打印，包括备用回路；21、低压接地系统采用TN-S系统，三相五线制配置，母线或母排规格应严格按照规范要求选用。柜体中门、框架及安装板等与接地间应具有良好的导电连续性，以保证操作安全。柜体、柜门、及二次板要有专用接地端子，并做好标识，以涮锡软铜线直接与PE排连接，接地螺丝采用内六角。22、供应商提供的产品必需做出厂试验检测，现场验收试验在安装结束后进行，现场试验应按国家、行业和当地供电部门的相关标准规范执行。
