2023年一级注册建筑师技术作图第四题学习笔记.docx

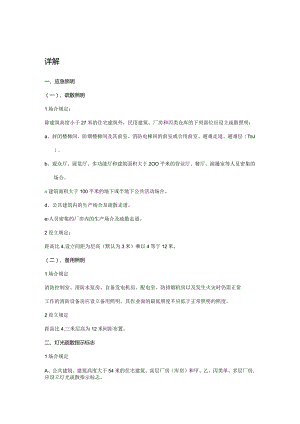

详解一、应急照明（一）、疏散照明1场合规定：除建筑高度小于27米的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设立疏散照明：a、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（TbJ）.b、观众厅、展览厅、多功能厅和建筑面积大于2OO平米的营业厅、餐厅、演播室等人员密集的场合。a建筑面积大于100平米的地下或半地下公共活动场合。d、公共建筑内的生产场合及疏散走道。e人员密集的厂房内的生产场合及疏散走道。2设立规定：距高比4,设立间距为层高（默认为3米）乘以4等于12米。（二）、备用照明1场合规定消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设立备用照明，其作业面的最低照度不应低于正常照明的照度。2设立规定距高比4,三米层高为12米间距布置。二、灯光疏散指示标志1场合规定A、公共建筑、建筑高度大于54米的住宅建筑、高层厂房（库房）和甲、乙、丙类单、多层厂房,应设立灯光疏散指示标志。2设立规定A、应设立在安全出口和人员密集的场合的疏散门的正上方。B、应设立在疏散走道及其转角处距地面高度1米以下的墙面或地面上。灯光疏散指示标志间距不应大于2O米(人防工程不应大于10米)；对袋形走道，不应大于IO米;在走道转角区，不应大于1米。C、下列建筑或场合应在疏散走道和重要疏散途径的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：(a)总建筑面积大于80OO平米的展览建筑。(b)总建筑面积大于5000平米的地上商店。(c)总建筑面积大于50O平米的地下或半地下商店。(d)歌舞娱乐放映游艺场合。(e)座位数超过15OO个的电影院、剧场,座位数超过3000个的体育馆、会堂或礼堂。(f)车站、码头建筑和民用机场航站楼中建筑面积大于30OO平米的候车、候船厅和航站楼的公共区域。三、安全出口标志灯1场合规定安全出口标志灯具宜设立在安全出口的上部，距地不宜超过2.2米,不低于2米。2设立规定A、设立在建筑物通向室外的出口和应急出口处。B、多层、高层建筑各楼层楼梯间、消防电梯的前室的出入口处。C、公共建筑中人员聚集的观众厅、会堂、比赛馆、展览厅等通向疏散通道或前厅、侧厅、休息厅的出口处。四、建筑消火栓给水系统1场合规定A、建筑占地面积大于300平米的厂房和仓库。B、高层公共建筑和建筑高度大于21米的住宅建筑。C、体积大于5000立方米的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单多层建筑。Ds特等、甲等剧场,超过800个座位的其他登记的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。E、建筑高度大于15米或体积大于100OO立方米的办公建筑、教学建筑和其他单、多层民用建筑。2设立规定a、应采用DN65的室内消火栓，并可与消防软管卷盘或轻便水龙设立在同一箱体内，配置公称直径65亳米有内衬里的消防水带,长度不宜超过25米；宜配置喷嘴当量直径16毫米或19亳米的消防水枪，但当消火栓设计流量为2.5LS时,宜配置喷嘴当量直径11亳米或13毫米的消防水枪。B、设立室内消火栓的建筑，涉及设备层在内的各层均应设立消火栓。C、屋顶设有直升机停机坪的建筑,涉及设备层在内的各层均应设立消火栓。D、消防电梯间前室内应设立消火栓，并应计入消火栓使用数量。E、室内消火栓的布置应保证每一个防火分区同层（同一平面）有两支消防水枪的两股充实水柱同时到达任何部位。建筑高度小于等于24米且体积小于等于5000立方米的多层仓库、建筑高度小于等于54米且每单元设立一步疏散楼梯的住宅,以及消防给水及消火栓系统技术规范2023第3.5.2条规定可采用一支消防水枪计算消防量的场合,可采用一支水枪充一股实水柱到达室内任何部位。间距不大于30米。感烟：3米走道15米，半径5.8时面积50平米。感温：10米送风Pl风管道截面尺寸不宜大于4,不应大于10。四周留出至少150安装距离直立型下垂型喷头1轻危险级正方形4.4,矩形4.5,端墙距2.22中危险1级方形3.6,矩形4。端墙距1.83中危险2级方形3.4,矩形3.6,端墙距1.7边墙型标准喷头1间距轻危险3.6,中危险1为3.02单排喷头最大保护跨度轻危险为3.6,中危险1为33两排相对喷头最大保护跨度轻危险7.2,中危险1为6边墙型扩展覆盖喷头最大间距4,最大保护跨度6一类高层所有。二类高层的公共活动用房，走道,办公室和旅馆的客房，可燃物品库，自动扶梯底部。高层民用建筑内的歌舞娱乐放映游艺场合。超高层住宅建筑。排烟口:30米,安全出口走廊水平距离1.5米。速记应急照明（强电做，弱电不做！）一疏散照明条件水平的空间，竖向的空间,人多的空间（众览多，大于200平米业餐播），地下的空间（大于100平米的公共空间）规定距高比4,设立间距为层高（默认为3米）乘以4等于12米。-备用照明条件消控室,消水室，配电室，防排烟室。规定距高比4,三米层高为12米间距布置。一一灯光疏散指示标志应设立在安全出口和人员密集的场合的疏散门的正上方。间距不应大于20米（人防工程不应大于10米）；对袋形走道,不应大于10米;在走道转角区,不应大于1米。-一-安全出口标志灯安全出口标志灯具宜设立在安全出口的上部，距地不宜超过2.2米,不低于2米。一一建筑消火栓给水系统条件消防电梯前室和消防电梯合用前室需要设立消火栓。规定间距不大于30米。两股水柱覆盖。探测器（强弱电都做）一一-感烟探测器条件1电子信息系统的主机房及其控制室、记录介质库，特殊贵重或火灾危险性大的机器、仪表、仪器设备室、贵重物品库房。2二类高层公共建筑内建筑面积大于50平米的可燃物品库房和建筑面积大于500平米的营业厅3其他一类高层公共建筑4涉及开敞封闭防烟楼梯间及其前室。规定3米走道15米，距离边墙距离不大于75米。半径5.8时面积50平米与照明灯具0.2米，喷水喷头0.3米,顶部多孔送风口0.5米，水平送风口1.5米，防火门卷帘1至2米。一一感温探测器3米走道10米一-送回风管道送风回风管道截面尺寸不宜大于4,不应大于10。四周留出至少150安装距离。消防喷头条件类高层民用建筑（除游泳池、溜冰场、楼梯间外）及其地下、半地下室。二类高层公共建筑及其地下、半地下室的公共活动用房,走道、办公室和旅馆的客房、可燃物品库房、自动扶梯底部。（前室不做）规定-一一直立型下垂型喷头1轻危险级正方形4.4,矩形4.5,端墙距2.22中危险1级方形3.6,矩形40,端墙距1.83中危险2级方形3.4,矩形3.6,端墙距L7-边墙型标准喷头1间距轻危险3.6,中危险1为302单排喷头最大保护跨度轻危险为3.6,中危险1为33两排相对喷头最大保护跨度轻危险7.2,中危险1为6一一边墙型扩展覆盖喷头最大间距4,最大保护跨度6消防排烟条件大于100平米经常有人停留，大于300平米可燃物较多,大于20米走道,地下大于50平米有可燃物或者经常有人停留的。规定排烟口间距不大于30米,安全出口走廊水平距离L5米。防火阀一通风1管道穿越防火分区处。2穿越通风、空气调节机房及重要的或火灾危险性大的房间（如来宾休息室、多功能厅、大会议室、易燃物质实验室、储存量较大的可燃物品库房及贵重物品间等）隔墙和楼板处。3垂直风管于每层水平风管交界处的水平管段上。4穿越变形缝处的两侧。5公共建筑的浴室、卫生间和厨房的竖向排风管，应采用防止回流的措施并宜在支管上设立防火阀。一一排烟1穿越防火分区的排烟管倒在穿越处应设立排烟防火阀。2排烟支管上应设立防火阀3排烟风机在机房入口处设排烟防火阀。4排烟系统防火阀动作温度为280摄氏度。
