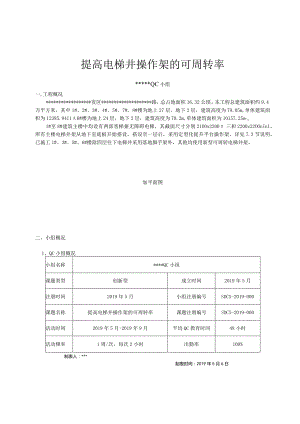

提高电梯井操作架的可周转率*QC小组一,工程概况*发区*路，总占地面积16.32公顷。本工程总建筑面积约9.4万平方米，其中1#、2#、3#、4#、5#、7#、8#楼为地上27层，地下2层，建筑高度为79.05m,单体建筑面积为12385.94116#楼为地上24层，地下2层，建筑高度为70.2m,单体建筑面积为10157.25m,o1#至8#建筑主楼中均设有两部客梯兼无障碍电梯，其截面尺寸分别2100x2200三和2200x22OOnIn1。所有主楼电梯井架从地下室底板开始搭设，搭设至一层后，采用定型化提升平台操作架，详见7.3节说明。已施工1#、3#、5#、6#楼除四层往下电梯井采用落地脚手架外，其他均使用新型可周转电梯井架。加平面图二、小组概况1、QC小组概况小组名称*QC小组课题类型创新型成立时间2019年5月注册时间2019年5月小组注册编号SDCX-2019-000课题名称提高电梯井操作架的可周转率课题注册编号SDCX-2019-000活动时间2019年5月-2019年9月平均QC教育时间48小时活动频率1周/次，每次2小时出勤率100%制表人：*制表时间：2019年5月6日2、QC小组成员序号姓名年龄性别职务职称组内分工文化程度承担工作134男技术主管工程师组长本科全面负责237男生产经理工程师副组长本科现场指导336男质检科长工程师组员本科组织策划434男技术负责工程师组员本科商务核算技术指导548男施工员助工组员本科现场跟踪631男安全员助工组员大专安全检查730男技术员助工组员大专质量检查8*32女资料员助工组员大专资料收集制表人：*制表时间：2019年5月7日3、实施计划序号小组计划完成时间负责人协助人完成情况1课题选择2019年5月完成2绘制方案2019年5月完成3现场实施并调试2019年6月完成4现场实施并检查2019年7月完成5分析优化项目2019年8月完成6申报文件整理2019年9月完成7文件提交2019年9月下旬完成8发布汇报制表人：*制表时间：2019年5月9日三、选择课题1、传统电梯井四层向下采用落地架，搭设高度达到20m。此部分脚手架周转时间，摊销费用大。2、按传统电梯井做法六层向上采用悬挑架，六层一悬挑，钢管脚手架周转时间长，即便及时采取落架措施，保证脚手架的周转使用，不可避免的带来人工费用增加。3、传统电梯井做法悬挑层需架设穿墙型钢，锚入楼梁板，施工速度慢，人工成本高。4、电梯井内操作空间小，传统支架方式对于较高的落地架层和悬挑架层，操作难度大，工人搭接上下层立杆存在安全隐患。5、本项目住宅楼在外架的搭设上探寻多种新型架体方式，包括预埋斜撑，大悬跨搭设（ADG自锁式模板支撑架）等，QC小组讨论认为部分新型架体形式在电梯井架中存在一定的可适性。因此，我们选择了“电梯井操作架的可周转”为创新课题，通过QC小组活动，制定出一套安全有效的电梯操作架可周转搭设方案。四、设定目标目标：满足现场钢筋绑扎，模板支设，埋件预埋施工对内架搭设要求的前提下实现电梯井架的可周转，节材降耗，且要操作简便，易学易懂，便于工人快速施工。目标可行性分析：技术支持：1、团队：本QC小组从事过多个高层住宅项目，现场经验丰富，能够及时应变提出预控措施。2、本项目住宅楼在外架搭设上讨论过多种支架搭设可能性，包括预埋斜撑，大悬跨搭设（ADG自锁式模板支撑架）等，在电梯井支架搭设上存在可借鉴性。3、分包单位经验丰富，能够主动的与我们沟通，交流，对电梯井架提出各种优化方案推进工作开展。成本跟踪：拥有优秀的商务团队，能及时针对研究过程提出可控分析，便于进一步深入。五、提出多种方案确定最佳方案方案一：预留钢筋：从已浇筑混凝土完成的下层电梯井周围楼梁板预留伸出钢筋，钢管一端套入钢筋，另一端搁置在楼板上并固定，防止钢管滑出。利用扣件搭设立杆及操作平台，完成上层模板支设和钢筋绑扎。方案二：预埋套筒：在下层楼板施工时，预埋PVC套管，保证足够的锚固长度，将脚手架横杆套入PVC套管内并伸出，保证在电梯井内壁四周伸出一定数量约50Cm的钢管，利用扣件向上搭设立杆及操作平台，完成上层模板支设和钢筋绑扎。方案三：周转操作架：制作一周转吊运的操作平台，利用下层已完成结构层固定操作架并在操作架上搭设满足两层施工高度的架体平台，完成模板支设和钢筋绑扎后利用塔吊提升至上层，完成第三层电梯井的施工。根据荷载取值规范，初步计算三种可行方案的承载力要求，确认各方案的周转形式：方案分析表方案搭设高度周转形式使用部位塔吊胃篝（按22方案一：预留钢筋一层人工拆卸钢管，散装钢管周转6层以上17方案二：预埋套筒二层人工拆卸钢管，散装钢管周转6层以上9方案三：提升井架一层架体搭设在提升平台上，整体吊运2层以上21制表人：*制表时间：2019年6月12日方案分析表设计施工安全运行施工工期商务成本方案一常规布置，施工正常预留悬挑钢筋，安全性存在隐患施工较为简便，周转钢管拆卸搭设耗时耗工，周转需要半天时间，一层一周转周转需要人工参与拆卸搭设钢管，且后期需要割除钢筋，运行成本较高方案二常规布置，施工复杂较为安全施工繁复，脚手架搭设拆卸难度大，一次周转需要一天时间，二层一周转周转需要人工参与拆卸搭设钢管，结构施工时需预埋套管，运行成本较高。方案三设计新颖，施工方便限位器卡设板梁，安全可靠整体提升，无需除定位外其余施工措施，周转耗时约15分钟，一层一周转初期突入稍高，但运行成本低。制表人：*制表时间：2019年7月3日方案比较采纳表方案设计施工（20分）安全运行（30分）施工工期（25分）商务成本（25分）总分（IOo分）方案一1515201868方案二1528161778方案三1828252596新型“电梯井操作架的可周转”系统在设计施工，施工工期，商务成本等方面更具优势，选定“电梯井操作架的可周转”为电梯井洞施工最佳方案。制表人：*制表时间：2019年7月27日0设计施工安全运行施工工期商务成本方案-方案二方案三制表人：*制表时间：2019年8月3日说明：以上方案评价结果均为QC小组所有成员根据客观事实评选而出，且意见统一一致。选定方案：综合分析施工现场电梯井洞支架施工使用特点，施工成本，节材省耗，施工时间等因素，最终选定采用新型“电梯井操作架的可周转”方案。六、寻找主要问题小组成员经过分析讨论，针对本次施工难点和特点，进一步对实现可周转电梯井架系统的因素进行分析，通过分析共有3个问题要解决：（1）操作平台和电梯井洞连接形式；(2)如何实现操作架的自由提升；(3)如何在可周转操作平台上实现承插盘扣式脚手架标准节的搭设;七、制定对策根据找出的主要原因，小组成员制订了相应的对策，具体见对策表：对策表序号要点对策目标措施责任人完成时间1连接形式采用较接安全迅速实现架体分离操作平台型钢布置由两部分组成，通过侧向压力提供足够的竖向摩擦力2019年7月5日2自由提升端部可调节15分钟实现一次周转端部设置一可旋转的限位装置，起吊过程中由于重力作用下落，避开洞口上方过梁2019年8月20口3模板支设利用提升架上固定脚手架完成钢筋、模板施工保证三段标准节实现跨两层井洞施工在在操作平台上设置限制钢管水平位移限位装置2019年9月15日制表人：*制表时间：2019年8月5日八、按对策表实施8.1操作平台和电梯井洞连接形式初步确定操作平台连接形式：在自重荷载作用下，左端节点通过限位装置约束水平竖直方向位移，右端节点通过侧向摩阻力约束竖直方向位移。统计工程实际井洞尺寸，按三步3*1.5m立杆长度架体搭设初步考虑荷载大小，决定操作架主体采用16号工字钢焊接而成。8.1.1电梯井道主要截面尺寸如下：初步制定操作架方案：一类电梯井提升架立面图二类电梯井提升架立面图考虑立杆搭设的稳定性，右侧工字钢倾角控制在20°范围内。8.2如何实现操作架的自由提升初步拟定方案中通过端部限位件抵靠于楼梁板侧部，通过卡设与楼梁板连接，代替了传统工艺中悬挑型钢穿墙，通过U型箍锚入楼板，费时费工。但在吊装过程中。提升架必须通过调整钢丝绳长度使架体倾斜，周转至上层。采用此方式吊运操作难度大，吊装过程中很有可能出现失稳而引起主体结构破坏的现场。QC小组进一步探讨决定提升架端部设置可旋转支撑件，吊装过程中架体离开楼板后旋转支撑件由于重力下落，从而架体和井壁之间实现了一定的安全距离，在向上吊运周转。经过进步探讨，对提升架端部细部构造作出如下修改。如图云线范围内所示，将原来左半部分工字钢改为一对槽钢，所述支撑插设于槽钢内并通过连接轴与槽钢相连，支撑件可绕连接轴转动。槽钢端部之上固设有加固缀板，只允许支撑部分向下逆时针转动。8.3如何在可周转操作平台上实现承插盘扣式脚手架标准节的搭设通过小组上组探讨，基本实现了利用塔吊完成提升架的周转，关于井架的搭设经过讨论最终决定在横轴工字钢上焊接供脚手架套设的定位钢筋，最终完成该周转井架的施工体系。修改完善后的提升架如图所示。图2.3-3二类提升操作架平面图625长25Cm的立杆定位筋图2.3-4二类提升操作架2-2剖面图最终完成移动式操作架，包括对横梁和一-对纵梁，所述横梁和所述纵梁交叉固定设置。限位结构包括搭设于所述楼板梁上的支撑件和固设于所述支撑件底部的限位件，限位件抵靠于所述楼板梁的侧部，支撑件钱接于所述架体。架体上夹设有一对槽钢，支撑件插设于一对所述槽钢内并通过连接轴与一对所述槽钢连接，所述支撑件可绕所述连接轴转动。槽钢的端部之上固设有加固缀板。与限位结构相对的一侧设有斜撑件，所述斜撑件抵靠于所述电梯井的内壁。斜撑件上设有供安装脚手架的定位结构。提升操作架搭设的工艺流程为：布置工字钢一底座承载力试验、材料配备一焊接定位钢筋（吊运提升式操作平台）一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆（搁栅）一铺脚手板一拉撑杆一防护栏杆一剪刀撑一扎安全网。提升操作架完成1层后，待电梯井剪力墙达到一定强度后拆除1层操作架钢管，将提升架周转至下一次使用。定距定位：操作架根据电梯井实际尺寸进行加工制作，加工制作按图纸进行，操作平台应准确地放在电梯井内，铺放平整，与楼板接触部分不得悬空。九、确认效果（1）工期效益单栋楼电梯井工期比较支架方式传统方式移动
