(10309-36)某房建项目坡道石材施工方案.docx

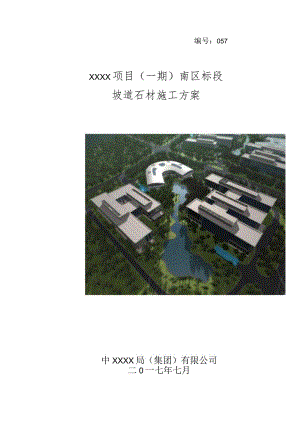

编号：057XXXX项目（一期）南区标段坡道石材施工方案中XXXX局（集团）有限公司二0一七年七月XXXX项目（一期）南区标段坡道石材施工方案编制：宋明东审核：审批：1±第一章编制依据21. 1图纸文件依据22. 2规范及规程依据2第二章工程概况33. 1总体简介34. 2合同中关于围墙工作界面划分35. 3坡道石材种类及做法3第三章施工部署45.1 项目组织机构46. 2项目主要领导与职能部门职责43. 3施工进度计划4第四章施工准备工作54. 1技术准备54. 2物资准备54. 3人员准备67. 4机械准备7第五章施工工艺及方法85.1坡道墙面干挂石材施工工艺及方法85. 2坡道墙面湿贴石材施工工艺及方法98. 3坡道地面湿贴石材施工工艺及方法：10第六章质量控制128.1 石材幕墙安装129. 2石材墙面的质量通病及防治措施13第七章安全、文明施工15第一章编制依据1.1图纸文件依据序号图纸类别图纸编1建筑XXXX项目（一期）南区标段建筑施工图纸2结构XXXX项目（一期）南区标段结构施工图纸3施工组织设计XXXX项目（一期）南区标段施工组织设计4建筑XXXX项目（一期）南区标段汽车坡道干挂石材幕墙工程施工图1.2规范及规程依据序号名称编号1工程测量规范GB50026-20072工程建设强制性条文-房屋建筑部分（2013年版）3建筑幕墙GB/T21086-20074金属与石材幕墙工程技术规范JGJ133-20015一般工业用铝及铝合金板、带材GB3880-20126铝合金建筑型材GB5237-20087建筑装饰工程石材应用技术规程DBl1/T512-20078铝及铝合金阳极氧化GB8013-20079建筑结构荷载规范GB50009-201210钢结构设计规范GB50017-200311建筑抗震设计规范GB50011-201012石材用建筑密封胶GB/T23261-200913干挂石材幕墙用环氧胶粘剂JC/T887-2001本工程按现行国家设计规范规程标准进行设计,施工时应遵守上述规范规程标准和本说明及各设计图纸说明外，尚应严格执行现行国家及工程所在地区的有关规范或规程。第二章工程概况2.1 总体简介本工程位于武汉市以北。建设单位为公司，监理单位为公司。总建筑面积为120258.89平方米；总合同额为83167.0363万元，其中自施合同额为19292.84万元，2015年11月10日开工，计划于2017年12月31日竣工；结构形式为框架结构，地下一层，食堂地上2层，研发楼地上5层，门房地上1层。坡道干挂石材包括1#汽车坡道、2#汽车坡道及1#自行车坡道。2. 2合同中关于坡道石材工作界面划分所有地下车库（包含汽车库、自行车库）出入口坡道侧墙面及压顶铺装属于总包工程范围。3. 3坡道石材种类及做法根据业主提供的建筑图纸材料做法要求，本工程坡道石材做法如下：外墙7：干挂石材（无保温）外墙（用于地库车道内侧，使用部位另详立面图）1、钢筋混凝土墙面，涂界面处理剂；2、按石材板高度安装配套铝合金挂件；3、30厚花岗石板，用环氧树脂胶固定稍钉；石材接缝宽5-8,硅酮密封胶填缝。外墙6：湿贴石材（无保温）外墙（用于地库车道外侧翻边、楼梯出入口，使用部位另详立面图）1、钢筋混凝土墙面，涂界面处理剂；2、满铺10*10*Al镀锌钢丝网；3、15厚（墙面垂直度、平整度调整时的最薄处）DPM5干混抹灰抹灰砂浆；4、30厚花岗石板，背面用双股16号铜丝绑扎与墙面固定；水泥浆擦缝。地2：花岗石地面1（用于地下车机动库、自行车停放处坡道）1、100厚毛面花岗石面层，水泥浆灌缝；2、20厚DSM20干混地坪砂浆；3、L5厚双组份聚氨酯防水涂料周边上翻400；4、钢筋混凝土结构底板，以下详地下室底板防水做法。第三章施工部署3.1项目组织机构商务经理 王经国机电经理 罗胜总工程师 吴伟生产经理 魏志刚质量总监 程新安全总监 陈康物资经理 王经国商务部机电部技术部工程部 测量部质量部安全部物资部财务部程惠娟项目执行经理 宋放办公室主任胡东李世伟 郭玉春 孙昌盛王洋杨文李行洪进进宋明东 钟兰英 刘静花李君健 卑小龙黄立华 闫明田苗娜程攀综合办4. 2项目主要领导与职能部门职责宋放：执行经理:协助项目经理管理项目侧重履约；王经国：商务经理:商务和物资的全面管控一合同、成本、资金、结算、物资;魏志刚：生产经理:大宗物资协调及保障、外围、整体安全、进度、质量等整体协调;陈康：安全总监:全面安全管理、安全文明施工监控与创优、消防保卫;吴伟：总工程师:深化设计及设计协调、沟通，组织基坑及上部结构及通道结构技术工作的开展;新：质量总监:质量体系的全面管理与协调、质量创优;文：工程部经理：配合生产经理，负责整体协调工作，兼顾工程管理;洋：主工长：负责现场整体协调工作，文明施工，进度计划下发、进度考核、现场生产协调;3.3施工进度计划坡道石材工程开始时间完成时间1#汽车坡道2017.07.302017.09.102#汽车坡道及1#自行车坡道2017.08.202017.09.30第四章施工准备工作4.1 技术准备1 .技术人员应对设计图纸进行认真的审核，明确各部位的节点做法，如发现图纸中有不明确事项，在施工前向设计人员提出，由设计人员进行确定。2 .根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的修改施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现。3 .施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等。物资准备1.石材进场前进行品牌报审，经监理及业主审核合格后可进场使用；材料到场后经现场检验合格并取样后方可进入施工现场。2.物资目录材料规格/型号使用部位花岗石30mm坡道墙面花岗石100mm坡道地面槽钢8#龙骨槽钢10#龙骨角钢L50*4龙骨化学锚栓M12龙骨铝合金组合挂件4mm龙骨钢板200*400*8龙骨埋板螺栓M4*25、M12*110、M10*35龙骨与石材耐候密封胶/石材拼缝密封干挂专用胶/石材与挂件地坪砂浆DSM20坡道地面聚氨酯防水涂料/坡道地面3.主要材料参数要求1）干挂石材与湿贴石材干挂石材采用30mm厚花岗岩，其弯曲强度不应小于8.3MPa,吸水率应小于0.4%0湿贴石材采用30mm厚花岗岩，其弯曲强度不应小于8.3MPao石材的放射性应符合建筑材料放射性核素限量GB6566的规定。干挂最大面积1.5m:干挂石材中组合件各部位均应设置单独的挂件联接点。过于小的部件无法安装干挂件是应采用金属件和环氧型胶粘剂与相邻主件连接，不得单独采用结构胶粘接连接。干挂石材的槽孔应在工厂加工。物理性能：项目天然花岗石体积密度（gm3）22.56吸水率（）0.60干燥压缩强度（MPa）2100.0干燥弯曲强度（MPa）8.0水饱和剪切强度（MPa）24.0抗冻系数（）2804.2 人员准备根据本工程的实际情况和甲方的安排，各区域可同时施工作业，条件允许的情况先,应随时增派施工作业班组和作业人员，确保工程顺利进行。具体工种及人数如下图所示序号工种人数备注1测量一3放线、标高2龙骨工10龙骨施工3油漆工5防锈漆涂刷4专业焊接工10龙骨、埋板焊接5杂工10场地清理、材料转运6瓦工20石材铺贴及干挂7防水工10聚氨酯防水涂料施工4.4机械准备序号机械设备及工具名称型号规格数量1钢卷尺50m1把2线锤2kg2个3靠尺2m2把4电钻TSB55006把5空压机Eas7555KW2台6砂轮锯3kw4台7电圆锯1.85kw4台8钢材锯3.Ikw2台9手推车/6辆10激光测量仪/2台11焊钉枪/4把第五章考工Z艺及方法5.1坡道墙面干挂石材施工工艺及方法一、施工工艺测量放线f安装埋板一安装龙骨安装铝合金挂件一石材面板安装一耐候胶密封一清洁二、施工方法（一）测量放线1、复查基准线；2、以标准线为基准，按照图纸将分格线放在墙上，并做好标记；3、根据排版图，确定埋板的位置；4、最后，用"0.5l.Omm的钢丝在幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔20m设1支点，以防钢丝下垂），垂直钢丝应间隔20m拉一根；5、注意事项：（1）放线时，应结合结构偏差，将偏差分解；并应防止误差积累；（2）放线时，应考虑好与幕墙的交接位置处理；（3）拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；（4）严格按照图纸放线；（二）安装埋板因前期石材埋板未预埋，故采用化学锚栓的方式进行埋板的安装。埋板安装需注意的问题：1、埋板的尺寸要求及镀锌层厚度；2、化学锚栓的拉拔试验；3、埋板的定位尺寸要求，需要根据现场实际情况进行安装。（三）龙骨的安装根据深化设计图纸要求，依次进行龙骨安装，安装过程中需注意的问题：1、根据主体结构及幕墙的要求，依据现场实际情况进行龙骨的安装；2、需要适当调整龙骨的高度，以便与幕墙进行相连。（四）石材的安装1、应对横竖连接件进行检查、测量、调整；2、石材安装时，左右上下的偏差不应大于1.5mm；3、石材空缝安装时，必须有防水措施，并有符合设计要求的排水出口；4、填充硅酮耐候密封胶时，石材缝的宽度、厚度应根据硅酮耐候密封胶的技术参数，经计算后得出，一般取15mm,计算公式：材料变性温差量二材料的膨胀系数X年极限温差X材料在该方向的长度。（五）耐候硅酮密封胶的施工耐候硅酮密封胶的施工应符合下列要求：1、填胶前要对涂胶面作预处理：清理掉表面的尘土、油污，然后用洁净棉纱沾清洁剂擦拭，晾干后方可填密封胶。2、耐候硅酮密封胶的施工厚度应大于3.5mm,施工宽度不应小于施工厚度的2倍；较深的密封槽口底部应采用聚乙烯发泡材料填塞。3、耐候硅酮密封胶在接缝内应形成相对两面粘结，并不得三面粘结。4、清洁板材间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。应充分清洁粘结面，加以干燥。可采用甲苯或甲基二乙酮作清洁剂。5、为调整缝的深度，避免三边粘胶，缝内应充填聚氯乙烯发泡材料（小圆棒）。6、避免密
