(10309-13)某房建项目钢结构工程专项吊装方案.docx

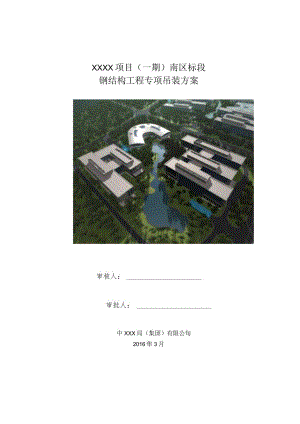

XXXX项目（一期）南区标段钢结构工程专项吊装方案审核人：审批人：中XXX局（集团）有限公旬2016隼3月XXXX项目（一期）南区标段钢结构工程专项吊装方案编制:审核：审批：日期：1-帝U31. 1编制原则31.2编制依据3第2章工程概况42. 1总体简介42. 2建筑设计概况52 .3结构设计概况43 .4钢结构概况51.1 5钢结构整体布置52.6 钢结构工程量62.7 重难点分析62.8 施工目标72.8.1质量目标72. 8.2工期目标7283目K82. 8.4文明施工目标83. 8.5环境保护目K82. 8.6服务目标82. 9组织机构82. 9.1人员分工及职责任务划分9第3章钢结构施工部署及构件吊装计划113. 1施工部署113.1.1 主要施工机械设备及劳动力投入计划113.1.2 交通运输及构建堆放123.2施工流水段133.3钢结构施工流程133.4钢结构吊装计划153. 4.1钢柱分节154. 4.2塔吊性能参数233. 4.3钢柱安装流程2334425第4章吊装前准备工作.*284. 1办理好有关施工的手续284. 2办理与前道工序施工单位及甲方的交接工作284. 3284. 4基线复核及测量准备285. 5技术交底28第5章钢结构安装方案305.1 钢结构吊装顺序306. 2钢柱钢梁安装307. 3高强螺栓安装315.3.1高强螺栓连接副的施工要求315.3.2高强螺栓施拧顺序示意图315.3.3高强螺栓施工作业条件325.3.4高强螺栓施工方法325.3.5高强螺栓安装注意事项32第6章吊装女全措施346.1安全管理体系346.2346 .3全事故的预防36第7章施工保证措施387 .I安装阶段工期保证措施388 .2质量保证措施389 .3安全文明施工措施407.3.1钢结构施工的个人防护要求407.3.2施工现场安全用电措施407.3.3施工机械安全保证措施417.3.4防止高空坠落和物体落下伤人417.3.5钢结构切割、焊接安全注意事项417.3.6防止高空坠落和物体落下伤人交叉作业427.3.7夜间施工安全保障措施427.3.8雨季施工安全保证措施427.3.9消防安全保障措施43第8章季节性施工措施438.1I'ljI438.2大风季节施工措施44第9章突发事故的应急处理方法45附件一：高处坠落事故的预防及应急措施45附件二：物体打击事故的预防及其应急措施46附件三：触电事故的预防及其应急预案461.1 编制依据1.2 编制原则（1）认真贯彻国家对工程建设的各项方针和政策，严格执行工程建设程序。（2）遵循建筑施工工艺与技术的客观规律，制订科学合理的施工流程，并在施工全过程中贯彻技术先行的原则。（3）针对本工程主体结构的特点，将采取平面分区流水作业和多工种立体交叉作业相结合的施工组织方法，以保证施工的均衡性和连续性。（4）坚持“质量第一、服务用户”的原则，优化施工方案，严格控制工程质量，合理缩短工期，确保安全文明施工，努力降低工程成本。（5）根据本工程的实际特点及各施工阶段的特点与需要，合理的进行构件的分段及合理的进行施工总平面设计，为施工的顺利进行创造良好的环境条件。1.3 编制依据（1）图纸文件依据：图纸类别图纸编号出图日期建筑XXXX项目（一期）南区标段建筑施工图纸2015.3结构XXXX项目（一期）南区标段结构施工图纸2015.3施工组织设计XXXX项目（一期）南区标段施工组织设计2015.11（2）规范及规程依据序号名称编号1建筑结构可靠度设计统一标准(GB50068-2001)2建筑抗震设防分类标准(GB50223-2008)3建筑结构荷载规范(GB50009-2012)4建筑抗震设计规范(GB50011-2010)5钢结构设计规范(GB50017-2003)6钢结构焊接规范(GB50661-2011)7钢结构高强度螺栓连接的设计、施工及验收规程(JGJ82-91)8钢结构工程施工及验收规范(GB50205-2001)本工程按现行国家设计规范规程标准进行设计,施工时应遵守上述规范规程标准和本说明及各设计图纸说明外，尚应严格执行现行国家及工程所在地区的有关规范或规程。第2章工程概况2.1结构设计概况结构设计概况建筑类型多层建筑建筑结构安全等级二级设计基准期50年设计使用年限50年结构形式框架结构抗震设防烈度7度建筑场地类别11类钢筋混凝土构件裂缝控制等级三级抗震设防类别丙类结构抗震等级町#7#均为框架结构，抗震等级三级门房等级为四级（钢骨柱抗震等级为三级）地下二层，主楼周边外延两跨上部结构相同无上部结构的纯地下室三级基础型式筏板柱基础地基基础设计等级乙级基础底板顶面标富30.0m、29.0m、28.5m2.2总体简介项目内容工程名称XXXX项目（一期）南区标段建设单位监理单位勘察单位设计单位总承包单位中XXX局（集团）有限公司建设地点工程规模规划净用地面积约为76850.84总建筑面积为120258.89m2主要功能研发、办公楼、食堂、停车场、地下通道、门房等节点工期要求节点南区总包开工日期2015.11.10±0.000完工2016.05.10主体完工2016.07.25外墙封闭2017.01.30政府验收完毕2017.10.31建筑师验收及业主验收完毕2017.12.31总工期783质量标准及目标合格，质量及安全文明不低于楚天杯2.3 建筑设计概况1建筑功能研发楼、食堂、门房2建筑面积（m2）总建筑面积120258.89地下室（一层）42140.823W8（食堂，两层）11544.24W9（研发楼，五层）25859.795WlO（研发楼,五层）40272.086Q（警卫室，一层）1627R（警卫室，一层）1408S（警卫室，一层）1409建筑层高地下室W8区域层高6.4m,W9、WlO区域层高6.38m,塔楼区层高4.7m10W8食堂首层层高6.3m,设备夹层层高4.6m,二层层i9.12m（最高处）11W9研发楼首层层高5.42m,二五层高4.5m,机房层层高5.2m12WIO研发楼首层层高5.42m,二五层高4.5m,机房层层高5.2m13Q警卫室5.Im14R警卫室4.Im15S警卫室4.Im2.4 钢结构概况本工程地上2栋五层的研发楼及1栋两层的食堂，地下室两层将三栋建筑连为一体，主要为车库及设备用房。结构形式为框架结构，钢结构总用钢量约2.5 钢结构整体布置钢结构立面整体分布（如图，以W9为例）2.6 钢结构工程量钢结构主要工程量表序号名称规格单位重量1型钢柱H500*30*30*460等吨306.52箱型柱800*25等吨43.13钢管柱800*20吨338.64型钢梁H1000*400*30*38等吨372.85箱型梁600*20等吨19.86十字梁H460360*250*20*30吨187钢爬梯600*300*20等吨32.18小计11312.7 重难点分析钢结构安装施工重难点分析钢结构安装施工重难点分析序号重点难点主要内容解决措施备注1钢结构深化设计钢柱节点构造复杂，W3钢结构食堂坐标众多，相贯线节点处理难度大认真熟悉各节点的构造，按照1:1建立模型，确定制作、焊接及安装工艺，充分考虑节点每一条焊缝，确保工人有操作空间，同时深化过程中考虑制作、运输、安装问题，做到深化指导生产。重点3钢结构的预拼装本工程的钢柱及钢梁，出厂前必须进行预拼装，以确保加工精度和接口满足现场的安装需要。严格控制构件加工制作精度；针对本工程需预拼装的结构，拟采用三维激光扫描仪对单根杆件进行检验；每根钢柱、钢梁制作完成后，进行实体预拼装，确保现场吊装精度。重点6测量精钢结构安装过程中，结构不但受利用激光准直仪24小时跟踪检测钢柱垂直度；重序号重点难点主要内容解决措施备注度控制风荷载的影响，而且日照和温度等天气变化，使结构始终处于动态变化状态，对测量控制的方法和测量精度提出了高要求。利用GPS在不同的时间、不同的天气情况下进行复核，检测建筑物因温差产生的影响，并采取纠偏的方法消除各环境引起的结构变形。7钢结构施工安全防护及管理钢结构施工过程中，安全防护措施针对性布设及作业人员安全管理是施工重点；钢结构施工过程中高空坠落及焊接接火是管理的重点。严格落实人员入场“三级教育”及安全宣传、检查工作；现场设置水平通道、外挑防护、垂直通道、钢柱吊装防护措施等；钢构件焊接时作好防火措施，应用防火石棉布，接火盆等措施。重点2.8施工目标2.8 8.1质量目标达到国家施工验收规范合格标准，确保工程质量符合GB50205-2001建筑工程施工质量验收统一标准要求；保证工程施工质量一次交验合格，争创质量“楚天杯”。主要指标：1、杜绝工程质量等级事故。2、按照验收标准验收，各检验批、分项、分部工程施工质量检验合格率I00%o3、单位工程一次验收合格率100%o4、工程竣工验收一次通过，符合设计要求。5、质量控制资料
