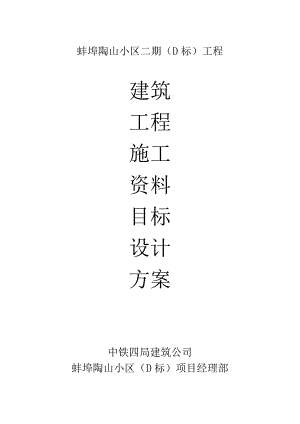

蚌埠陶山小区二期（D标）工程建筑工程施工资料目标设计方案中铁四局建筑公司蚌埠陶山小区（D标）项目经理部建筑工程施工资料目标设计方案1 .编制依据:1.1 建筑工程资料管理规程（DBJol-51-2003）、有关国家现行规范、标准等。1.2有见证取样和送检管理规定:建设工程质量管理条例、建建字2000211号文件。1.3蚌埠市陶山小区二期（D标）工程施工图纸。1.4蚌埠市陶山小区二期（D标）工程建设工程施工合同。1.5蚌埠市陶山小区二期（D标）工程施工组织设计。1.6蚌埠市陶山小区二期（D标）工程钢筋、模板、混凝土、防水工程。1.7 施工试验方案。2 .工程概况2.1 工程总体简介序号项目内容1工程名称蚌埠陶山小区二期（D标）工程2工程地址蚌埠市燕山路以南，蚌西路以东3建设单位蚌埠市城市投资控股有限公司4勘察单位蚌埠市勘测设计研究院5设计单位蚌埠市建筑设计研究院6监理单位安徽省志成建设工程咨询有限责任公司7质量监督单位蚌埠市建筑工程质量监督站8施工总承包单位中铁四局集团建筑工程有限公司9合同承包范围施工图纸的全部内容10结算方式清单计价11合同工期560日历天12计划工期开工日期竣工日期2011年11月24日2013年6月5B13质量目标合格及以上，争创蚌埠“珍珠杯”、创安徽省建设工程“黄山杯”（省优质工程）14安全文明确保蚌埠市市级安全文明示范工地，争创安徽省省级安全文明示范工地2.2建筑设计简介序号项目内容1建筑规模楼号面积(m2)层数层高(In)户数9#14131332.94X3310#22090302.98×3011#19900272.98X2715#11528262.94X2416#12784272.94X2720#9727242.94X22附属商业建筑15522一层：4.35,二层：3.6/地下室32272813.6/2耐火等级住宅及地下室一级附属商业建筑二级3设上标高本工程±0.000相当于绝对标高25.7m4防水等级本工程地下室及屋面防水等级均为II级5建筑外门窗抗风压性能4级气密性能6级水密性能2级保温性能5级隔声性能3级6室内环境污染控制等级住宅部分为I类7外装饰9#、15#楼白色外墙涂料，米黄色、白色真石漆10#、11#、16#、20#楼米黄色、深咖啡色、浅咖啡色真石漆附属商业建筑深咖啡色真石漆8内装饰地下室地下车库地面为细石砂地面，楼梯间及其它房间均为地砖地面；内墙、顶棚均为乳胶漆涂料。住宅楼地面均为细石碎；厨房卫生间为水泥砂浆墙面，其它房间为乳胶漆涂料；乳胶漆顶棚；水泥砂浆踢脚。附属商业建筑楼地面均为细石碎；卫生间为水泥砂浆墙面，其它房间为乳胶漆涂料；乳胶漆顶棚；水泥砂浆踢脚。9建筑节能住宅外墙采用200厚蒸压加气碎砌块,20厚XR无机保温砂浆；外门窗框料采用塑钢，中空玻璃（5+9A+5）；屋面保温材料采用30厚岩棉保温板。附属商业建筑外墙采用200厚蒸压加气碎砌块,30厚XR无机保温砂浆；外门窗框料采用塑钢,中空玻璃（5+9A+5）；屋面保温材料采用50厚岩棉保温板。2.3结构设计特点土质情况粉质粘土，地质勘察报告中层土地下水性质上层滞水和微承压水地下水位21.35m地下水质对钢筋具弱腐蚀性渗透系数1.63×10bcms地基承载力标准值2IOkPa场地土类别二类建筑结构安全等级二级结构形式基础结构住宅为桩筏基础，底板厚度为600mm；附属商业建筑和地下室为柱下独立基础，底板厚度为350mm；基础底板顶标高为-4.9m。主体结构住宅为剪力墙结构；附属商业建筑为框架结构。抗震等级级地下室剪力墙和框架、住宅（9#、10#楼）抗震设防烈度等级7度级住宅（11#、15#、16#、20#楼）、附属商业建筑标准冻结深度0.5m钢筋接头类别竖向采用电渣压力焊；水平采用直螺纹连接或闪光对焊。砌体施工质量等级B级非承重墙采用200（100）厚蒸压加气碎砌块，容重不大于7kNm3,砌块强度级别不小于5.0,M5专用砂浆砌筑（专用砂浆抹灰）。±0.000以下且直接与土接触墙体为MIJlo灰砂砖，M5水泥砂浆砌筑。混凝土强度等级地下室基础垫层C15底板、顶板、外墙、水池四壁C35、P6圈梁、构造柱、现浇过梁C20住宅（9#楼）一层九层墙柱、顶梁板C35十层二十一层墙柱、顶梁板C30二十二层以上墙柱、顶梁板C25圈梁、构造柱、现浇过梁C25住宅（10#楼）-层P三层墙柱、顶梁板C35十四层十六层墙柱、顶梁板C30十七层以上墙柱、顶梁板C25圈梁、构造柱、现浇过梁C20住宅（11#楼）一层十层墙柱、顶梁板C35十一层十三层墙柱、顶梁板C30十四层以上墙柱、顶梁板C25圈梁、构造柱、现浇过梁C20住宅（15#、16#楼）一层七层墙柱、顶梁板C35八层十三层墙柱、顶梁板C30十四层以上墙柱、顶梁板C25圈梁、构造柱、现浇过梁C25住宅（20#楼）一层四层墙柱、顶梁板C35五层十层墙柱、顶梁板C30十一层以上墙柱、顶梁板C25圈梁、构造柱、现浇过梁C25附属商业建筑一层屋面层墙柱、顶梁板C30圈梁、构造柱、现浇过梁C25钢筋类别一级钢A6、A8、AlO三级钢C8、CIO、C12>Cl4、CI6、C18>C20、C22、C25A表示HPB300钢筋，fy=300Nmm2C表示HRB400E钢筋，fy=360Nmm22 .4其它专业设计简介序号项目内容1给排水工程住宅楼生活给水系统分为二个部分：一是市政给水管网直接供给，二是由小区水泵房加压供水设备供给。给水管管材聚苯烯给水管（PP-R）,热熔连接，给水立管采用钢塑复合管，法兰连接；室外埋地给水管采用钢塑复合管，法兰连接。生活污、废水采用合流制，生活污水经化粪池后排至小区污水管网，污水管采用柔性接口机制排水铸铁管，B型法兰接口。空调冷凝水、屋面雨水排入室外检查井，雨水管采用加厚承压硬聚氯乙烯排水管。消防水源在小区泵房设消防水池、消防水泵房，同时在小区设消防水箱，供小区火灾初期IonIin的消防用水量，室外设置消防栓系统SQSlOO型的水泵接合器二套。设计室内消防用水量为20L/S,地下车库及住宅采用甲型带灭火器箱组合式消防柜。2电气工程本工程按一类防雷设计,屋面及突出屋面的建、构筑物设避雷带；电气采用TN-JS系统,进户处重复接地，单元电源进线采用电缆埋地引入，埋地深度-700,入户时穿钢管保护。住宅电力干线在垂直电管井内桥架敷设，入户时穿钢管暗敷至户内配电箱，支管为导线穿PVC管暗敷，弱电在垂直电管井内及走廊以金属线槽敷设；电源电表箱明装，下口距地1400,XL-21为落地配电柜，户内配电箱暗装，下口距地1800；综合布线、电视、可视对讲系统详见系统图、平面图。3火灾报警系统小区在地下车库设有消防控制室，设置总线控制报警联动控制器，并设有消防联动，非消防电源切除，消防电话。消防泵由消火栓按钮直接起泵功能及压力开关直接启动喷淋泵功能。火灾报警及联动线均穿钢管暗敷于现浇板内。4通风排烟系统地下车库利用车道入口自然通风，设置独立的防火分区机械排风兼排烟系统,排烟的同时设机械补风系统。地下室利用窗井自然通风，楼梯间采用风井通风。3 .本工程质量目标：创蚌埠市“珍珠杯”；创安徽省建设工程“黄山杯”（省优质工程）4 .根据建设工程施工合同规定：工程名称为蚌埠市陶山小区二期（D标）工程，总承包施工单位为中铁四局集团建筑工程有限公司，蚌埠市陶山小区二期（D标）工程项目经理部。5 .施工资料管理流程及岗位人员资料管理职责:5.1 施工资料管理流程5.1. 1施工技术资料管理流程退货或按合同约定处理工程使用5.1.4分项工程质量验收流程下个分部工程质量验收流程5.1.6分部工程质量验收流程5.1.7工程验收资料管理流程合格工程竣工备案具备相应资料工程竣工验收备案除具备上述工程文件外，还应有以下文件（主要）：1、建设工程规划许可证及其它规划审批文件2、建设工程施工许可证3、工程质量监督注册登记表4、地基验槽检查记录5、建设工程消防验收意见书6、水质检验报告7、环保监测检验报告8、北京市房屋建筑工程质量保修书5 .2岗位人员资料管理职责5.1.1 主任工程师：负责组织编制施工组织设计、组织进行设计交底、办理洽商及各类方案的审核5.1.2 技术员：负责施工方案、交底、隐检、预检（包括放样）资料5.1.3 试验员：负责本工程钢筋、防水材料、钢筋接头、混凝土各类试块、回填土、冬施工测温等各项试验资料5.1.4 测量员：负责定位测量、基槽验线和楼层放线测量资料。5.1.5 质量员：负责分部（子分部）、分项工程报验资料5.1.6 工长：负责钢筋加工检验、混凝土浇筑申请、混凝土浇筑记录资料5.1.7 资料员：负责收集、整理工程资料6 .施工资料具体要求施工资料是施工单位在工程施工过程中形成的资料，对施工资料的具体要求如下：6.1 施工资料必须及、真实、做到与施工同步进行，并考虑与各专业、各工序之间的交圈。6.2 施工资料必须使用原件（除质量证明文件可用复印件外，但需注明原件存放处、经办人签字、日期、加盖原件存放单位公章）。6.3 施工资料上要求项目齐全，无未了事项：如无此项，可划“/”，应填写的内容必须填写完整。6.4 工程资料的验收应与工程竣工验收同步进行，工程资料不符合要求的，不得进行工程竣工验收。工程资料的形成、收集和整理来用计算机管理。施工资料必须用档案规定用笔签字，并做到清晰易认、工整，不准用草书或艺术字签名。6.5 施工部位填写应用楼层、轴线、标高表示。序号案卷提名表格编号（或资料来源）资料名称计划数量专业名称类别名称1CO工程管理与验收资料表CO-I工程概况1表Co2建设工程质量事故调（勘）查笃录按实际发生表C03建设工程质量事故报告书按实际发生见附表D
