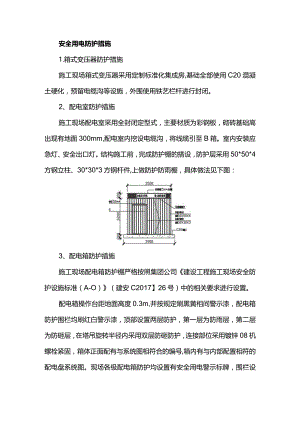

安全用电防护措施.docx

安全用电防护措施1.箱式变压器防护措施施工现场箱式变压器采用定制标准化集成房,基础全部使用C20混凝土硬化，预留电缆沟等设施，外围使用铁艺栏杆进行封闭。2、配电室防护措施施工现场配电室采用全封闭定型式，主要材质为彩钢板，砌砖基础高出现有地面300mm,配电室内挖设电缆沟，将线缆引至B箱。室内安装应急灯、安全出口灯。结构施工前，完成防护棚的搭设，防护层采用50*50*4方钢立柱、30*30*3方钢杆件,上做防护防雨棚，具体做法见下图：3、配电箱防护措施施工现场配电箱防护棚严格按照集团公司建设工程施工现场安全防护设施标准（A-O）（建安C2017】26号）中的相关要求进行设置。配电箱操作台距地面高度0.3m,并按规定刷黑黄相间警示漆，配电箱防护围栏均刷红白警示漆，顶部设置两层防护，第一层为防雨层，第二层为防砸层，在塔吊旋转半径内采用双层防砸防护，连接部位采用镀锌08机螺栓紧固，箱体正面配有与系统图相符合的编号,箱内有与内部配置相符的配电盘系统图。现场各级配电箱防护均设置有安全用电警示标牌，围栏设锁，起到安全用电防护作用。(1)本工程所有配电用B级固定式配电箱设在室外正负零地坪以上，下面设100mm高水泥抹面砖基础。配电箱下面设500mm高的砖基础，基础内设存放余量电缆的孔槽。配电箱支架高度800mm,即配电箱下口离地面高度为1300mo(2)室外固定式B级配电箱都设置防护棚。防护棚骨架采用40×40×4角钢焊接，四周用钢板网(网眼尺寸4×8cm)围护。围栏设门向外开。防护棚设两层防护，下层为石棉瓦防雨层，上层为木板防砸层。两层间隔02m°防砸、防雨用木板包装，刷红白漆条，并在下方贴有用电警示牌。(3)配电箱前后操作通道宽度为1.5m,围护通道设置为1m。(4)配电箱的箱体使用铁板厚度15mm,电器安装板(二层板)使用电气绝缘板，严禁使用木制配电箱箱体和安装板。(5)配电箱内配线使用BV铜质绝缘导线，配线排列整齐，连接良好。(6)配电箱(柜)内的开关设备应外观完整无损，合格有效、动作灵敏可靠，安装牢固，配置合理,护罩齐全,箱内无外露带电点，工作零线、保护零线分开。均用铜质材料。(7)消防泵电源实行专路供电。(8)配电箱箱门标明箱号，内部开关、端子板等标明用途，且与系统图上的分路标志及引出、引入线上的用途一致。开关铭牌齐全、清晰，开关、熔断器等保护装置和计量装置的容量与配电线路及负荷大小相匹配。(9)配电箱结构牢固防雨雪，门锁齐全、有效；箱门外侧面中上部，设用电警告标志。(10)金属箱体、箱门和箱内开关设备的金属外壳，均需做保护接零，保护零线必须采用绿/黄双色线多股绝缘铜导线。(11)配电箱的进线和出线口设在箱体下部，进出口有绝缘护圈保护。在距箱下底口0.3m处设一道专用电气槽作缆线固定点，进出缆线排列整齐，缆线标志牌标志内容齐全明确。4、其他防护措施(1)移动式开关箱内必须装设漏电保护装置，根据施工生产要求配置漏电保护装置的规格型号。(2)移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆。(3)进入开关箱的电源线严禁采用插销连接。(4)移动式开关箱距离固定式配电箱距离不得超过30m。(5)开关箱与所控制的固定式设备的水平距离必须小于3m。
