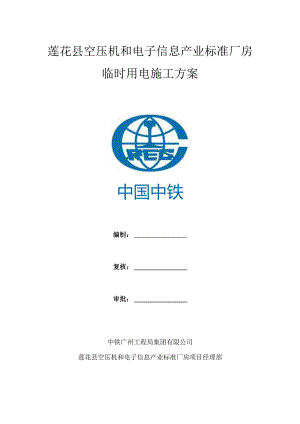

莲花县空压机和电子信息产业标准厂房临时用电施工方案中国中铁编制：复核：审批：中铁广州工程局集团有限公司莲花县空压机和电子信息产业标准厂房项目经理部2020年07月目录一、编制依据1二、工程概况及临时用电规划12.1工程概况12.2临时用电规划1三、主要施工机械设备和现场照明用电基本情况2四、电源负荷计算：54.1 1区用电负荷计算54.2 2区用电负荷计算54. 33区用电负荷计算错误!未定义书签。4.44区用电负荷计算错误!未定义书签。4.55区用电负荷计算错误!未定义书签。五、配电系统布置安装和线路铺设方案65. 1线路铺设方案65. 2电气装置选择65. 3配电系统的保护装置65. 4电器设备的设置应符合以下要求75.5室内配线75.6室外配电箱85.7接地8六、用电安全及电器防火措施9七、避雷针装置及其安装10八、事故应急预案10临时用电施工方案一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99中国建筑工业出版社二、工程概况及临时用电规划2.1工程概况此项目为莲花县空压机和电子信息产业标准厂房项目，位于莲花县G322国道东侧（江西大地制药有限责任公司旁），由5栋3-5F厂房、办公楼、后勤保障楼组成，总建筑面积：34643.79m2o主要包括:2#、3#、4#标准厂房，层数3F,建筑高度：23.593m,结构类型：框架结构,单体建筑面积17147.77m2；5#研发楼,层数4F,建筑高度15.3m,结构类型：框架结构，建筑面积：7869.9m2;6#后勤保障楼，层数:地上5F,地下1F,建筑高度15.6m,结构类型：框架结构，地下建筑面积：629.2m2,地上建筑面积：895Im2。2.2临时用电规划根据现场工程分布特点及用电情况，计划向业主申请一台容量为600KVA变压器。从变压器中接入施工现场的总配箱内，施工现场设置2个总配箱，从总配箱中分设6个二级电箱，控制研发楼、2#、3#、4#厂房、后勤保障楼以及临时办公生活区。用电平面布置和各电箱系统图如下图W W0» OKtM-MeM*m =y¼w1» iWSMNr 'MWWEWInw.00iMtmi6coo(5iM'ns'fHwxWMno*u-3uij忘FIa""0n*m*itRXWMn,aWMwoioMi三nat_.tabVRKw»lTlMW4QIWMlMMK4IaXan斗晶0, #-ini tlr w Wf5-n w wrn xo5a miW «1 we Ooa修 wn 稣 Wm v玄 j On.bXB w m Xa幅mo »K w»( wcvsmen mi, a“ E B WMia 舔 ra MBClM KlM CTI,w RIWIH «M 0XV90V)C3MMWSIWW3IMfOnEgr 而(nV tor ww ow/o ra $w»«m MO«s vwsmt sms- tnw-5iRKminstttHuMNMIwNMta*而t,bmQHSWMnMIenGUfIi赢丽aSFmm1»加MHDlyl®而名i睡TOOIIMt“Himcn-5JrWTO曲【W姆加指磔I理映【wtw三n"w»isa-MOTra÷MKiw«niwra械,BI蹲5b*ww-,frm-.W整TOW：VlW加TKl血BlKWlIWXOHiaCTI第W砌：YIW/Wl-ZEIDIM里做1I喊欣ITIM区门孑誓 VWI M(W0Z1IMMifl :m« 赳函%及 81号 w rsWWKm.VlwtDHnSl加修E购Il惊BTuICZn厕guWto三vif>.<Di-reiMuswiwwHt三GnBHiKEW.VIMMiOmWHEWl%*三伉口三、主要施工机械设备和现场照明用电基本情况施工机械设备及现场照明用电情况列表序号设备名称单台功率(KW)计划使用数量(台)合计功率(KW)1水泥搅拌桩机501502锤击桩机701703塔吊3531054货梯18101805钢筋切断机2246钢筋弯曲机2247钢筋调直机2248绞丝机2369电焊机压力焊281610圆盘锯2.236.611水泵261212振动棒(板)1.56913搅拌机552514办公用电8015施工照明20总功率591.6四、主要工程数量:序号范围材料名称及规格备注1全康地块厂房1 .电缆长度（YJV2*240+2*70电缆）：500米。2 .电缆长度（YJV2*120+2*70电缆）：600米3 .电缆长度（YJV3*95+2*50电缆）：600米4 .配套材料：级配电箱2个，二级配电箱6个三项五线制：三根相线，一根零线，一根地线。四、电源负荷计算:根据施工现场使用的机械动力和其他电气机具及照明用电量，根据施工进度计划中施工高峰段同时用电的机械设备的最高数量，采用需用系数法分组进行计算，得出用电设备总容量，式中CoS为用电设备功率因数，施工最高为0.750.78,一般为0.650.75,安全系数取1.Io4.1 桩基施工期间用电负荷计算主要用电设备：水泥搅拌桩机、锤击桩机，COS中取0.75。则P计二LIP总cos=L1*（50+70+80+20）*0.75=181.5KVA变压器用量为P变：P变=L05P计=L05*312.312-190.78KVA4.2 主体施工和装饰施工期间用电负荷计算主要用电设别：除桩基以外用电设备，详见施工机械设备及现场照明用电情况列表则P计二LIP总cos=l.1*471,6*0.75=389.07KVA变压器用量为P变：P变=L05P计=L05*389.07三408.52KVA五、配电系统布置安装和线路铺设方案5.1 线路铺设方案施工现场主要干线采用绝缘线埋地敷设，钢筋加工机械电源采用橡套电缆埋地穿管敷设，生活区照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。配电干线除由总配电柜引出的场区照明支路和移动配电箱外，均采用五芯橡皮绝缘线缆敷设。移动配电箱和各支路均采用500伏BX橡皮绝缘电缆线。5.3 电气装置选择(1)总配电柜及分配电箱均设总隔离开关、分路隔离开关、总自动开关及分路自动空气开关，用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZ20型，刀闸开关用BH型，隔离开关的额定容量及自动开关的脱扣整定电流值根据各路电流的大小查表选择。(2)每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。(3)总配电柜装设一块0-450V的电压表。(4)照明和动力分开，每个配电箱分别安装一个两级漏电保护器和刀闸开关。5.4 配电系统的保护装置(1)整个系统采用TN-S三相五线制保护接零系统。在总配电柜处及分箱处做重复接地，接地电阻小于10欧姆。所有用电设备及配电箱均做保护接零。(2)采用保护接零的同时还需设置漏电保护器，实行总配电柜、分配电箱、开关箱三级配电两级保护。总柜选用DZ20Y-630/3340漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30mA,额定漏电动作时间小于0.Is,一级配电箱额定漏电动作电流不大于1200mA,额定漏电动作时间小于0.Iso5.5 电器设备的设置应符合以下要求(1)同一级电箱内，动力和照明线路分路设置，照明线路宜接在动力开关上侧。(2)开关箱由分配电箱配电，开关箱内设一机一闸漏电，严禁一闸多用。(3)分配电箱与开关箱的距离不得超过30m,开关箱与其控制的用电设备的水平距离不得超过3mo(4)配电箱、开关箱应装设在干燥通风及常温的场所，周围应有足够二人同时工作的空间，周围不得堆放任何有碍操作、维修的物品。(5)配电箱、开关箱安装要端正、牢固。配电箱装设在坚固的支架上。固定式配电箱其下皮与地面垂直距离为L4m,移动配电箱下皮距地面为L2m。配电箱体用L5mm铁板制作。配电箱、开关箱中导线的进线口设在箱体底面，进出线口处加护套，要求各箱进出线排列整齐，电源线和引出线都注明每条线路的名称和走向。(6)配电箱、开关箱内的工作零线，通过接线端子板连接，并与保护零线端子板分设，配电箱的外壳均作保护接零。每台配电箱由DZ型短路器作总控，下设漏电保护器，各设工作零和保护零接线端,完全达到三相五线制要求，每台固定配电箱都有独立的重复接地线与箱内保护零相接，重复接地电阻值应小于10欧姆。5.6 室内配线(1)室内配线必须使用绝缘导线，采穿管敷设，距地面高度不小于2.5mo(2)室内配线所用导线截面不小于2.5mm2,铜线截面不小于1.5mm2o(3)室内灯具不得低于2.4m,如低于2.4m必须使用安全电压。(4)室内各处接头必须用分线盒保护好。(5)场区照明采用100OW碘鸨灯，照明灯距地3.Om,开关采用防水拉线开关。碘铝灯金属外壳保护接零。5.7 室外配电箱(1)配电箱周围应足够两人同行的空间。不得有对对方任何防碍操作，维修物品。不得有灌木、杂草。(2)配电箱内的工作零线应能过接线端子板连接应与保护零线端子板分设。(3)配电箱内的连接线采用绝缘导线，接头不得松动，不得有外露带电部位。配电箱的下底与地面的垂直距离为1.4m,移动式配电箱下底与地面的垂直距离为0.8mo5.8接地所有电气设备的金属外壳与保护接零连接，专用保护接零由工作接地、配电室的第一级漏电保护器电源的零线接出，施工现场的所有电气设备在正常情况下不带电的外露部分，应做保护接零。包括以下5个部分：a、电机、电器、手持电动工具和照明器具的金属外壳。b、电气设备传动装置的金属部件。c、配电屏、配电箱的金属框架。d、室内、外配电装置的金属框架及靠近带电部分的金属围栏的金属门。电力线路的金属保护管、敷设的钢管和钢管外架。保护零线不得装设开关或熔断器。保护零线的截面不得小于10mm2o保护零线采用绿、黄双色线；保护零线不得与工作零混用，保证工作零线、保护零线分别使用，严禁通过工作电流。六、用电安全及电器防火措施1、本工地的施工用电严格按照建设部施工现场临时用电安全技术规范(JGJ46-2005),建筑施工安全检查标准(JGJ59-99)和当地用电安全规范。2、作业电工必须是持证电工，并严格遵守现场的各项安全管理规章制度。3、施工现
