世茂集团住宅精装修工程施工图纸进度节点要求.docx

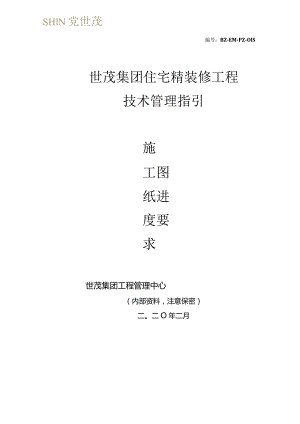

SHlN党世茂编号：BZ-EM-PZ-OlS世茂集团住宅精装修工程技术管理指引施工图纸进度要求世茂集团工程管理中心（内部资料，注意保密）二。二O年二月精装修工程施工图纸进度节点要求编号阶段出图完成时间节点室内设计公司图纸成果建筑设计院图纸成果用途1建筑设计方案阶段与建筑方案同步精装户型优化平面布置图；根据建筑设计院提供的楼体结构平面，由室内设计公司对不同户型做优化平面布置图，提供给建筑设计院，设计最终版建筑平面图1、确定最终版建筑平面图，进行后续设计出图；2、销售物料平面彩页的制作；2建筑设计出图阶段建筑楼体结构平面与精装优化平面布置图叠图完成，各部门对平面户型评审确认完毕1、间隔墙体定位图；2、天花开关灯具连线图；3、强弱电机电点位平面图4、专业橱柜机电点位、设备图；5、给排水点位定位图；6、上述图纸为所有户型的图纸；提供上述图纸给建筑设计院，出具：1、建筑机电点位定位图；2、给排水点位定位图；3、机电专业系统图；4、给排水专业系统图；5、建筑全套施工蓝图；将建筑全套施工蓝图提供给成本招采部，进行总包招投标工作；3销售样板房阶段样板房主体结构拆模板前30天精装样板房全套施工蓝图/将精装样板房全套施工蓝图提供给成本招采部，进行精装单位招投标工作4批量精装招采前阶段主体结构出地面前90天橱柜、收纳柜、室内木门所有户型专业图纸（甲分包单位图纸成果）/根据上述专业图纸绘制全套批量施工精装修蓝图5批量精装单位招采阶段主体结构出地面前60大全套批量施工精装修蓝图（包括公区精装图纸）/将全套批量施工精装修蓝图提供给成本招采部，进行批量精装单位招投标工作；
