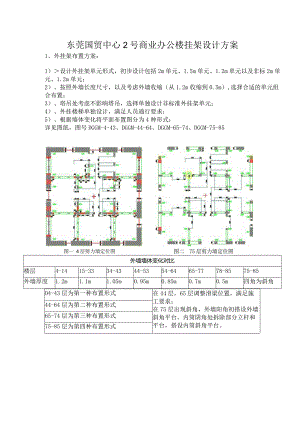

东莞国贸中心2号商业办公楼挂架设计方案1、外挂架布置方案：1）设计外挂架单元形式，初步设计包括2m单元、1.5m单元、1.2m单元以及非标2m单元、1.2m单元；2）、按照外墙长度尺寸，以及考虑外墙收缩（从1.2m收缩到0.5m）,选择合适的单元组合布置；3）、塔吊处考虑不影响塔吊，选择单独设计非标准外挂架单元；4）、外挂楼梯单独设计，满足人员通行要求；5）、根据墙体变化将平面布置图分为4种形式：详见图纸，图号DGGM-4-43、DGGM-44-64、DGGM-65-74、DGGM-75-85图一 4层剪力墙定位图外墙墙体变化对比楼层4-1415-3334-4344-5354-6465-7778-8575-85外墙厚度1.2m1.Im1.05m0.95m0.85m0.7m0.5m四角为斜角04-43层为第一种布置形式在44层，65层调整滑梁位置，满足施工要求；在75层出现斜角，外墙阳角初搭设外墙斜角平台。内筒阴角处拆除部分立杆和平台，搭设内筒斜角平台。44-64层为第二种布置形式65-74层为第三种布置形式75-85层为第四种布置形式图三4-43层挂架布置图图五65-74层挂架布置图（内筒布置与4-43层相同）(:三；llby1）内筒平台满布，满足安全和使用的要求；2）、内筒挂架立杆间距设计：横向间距按照Im设计，部分地方不满足使用采用1.15m和O.5m；纵向间距按照桁架间距布置，使用挂架连接件将挂架立杆与桁架直接连接。3）、内筒平台布置将墙，立柱，电梯等位置预留，满足施工需要；4）、布置图见图三，详见图纸，图号DGGM-4-43；3、外挂架设计图七外挂架2m单元立面图外挂架及楼梯主要部件型材名称图号主要材料备注标准单元2000DGGM-2000立杆为60X40X3.5(mm)的方管，脚手板为50X50X4(mm)、40×40×3(mm)和30X30X3(mm)的角钢，防护网为25×25×3(mm)的角钢，立杆连接件为60X60X2.5(mm)方管。标准单元1500DGGM-1500立杆为60X40X3.5(mm)的方管，脚手板为50X50X4(mm)、40×40×3(mm)和30X30X3(mm)的角钢，防护网为25×25×3(mm)的角钢，立杆连接件为60X60X2.5(mm)方管。标准单元1200DGGM-1200立杆为60X40X3.5(mm)的方管，脚手板为50X50X4(mm为40×40×3(mm)和30X30X3(mm)的角钢，防护网为25×25×3(mm)的角钢，立杆连接件为60X60X2.5(mm)方管。非标单元2000DGGM-FB2000立杆为60X40X3.5(Inm)的方管，脚手板为50X50X4(mm)、40×40×3(mm)和30X30X3(mm)的角钢，防护网为25×25×3(nun)的角钢，立杆连接件为60X60X2.5(mm)方管。非标单元1200DGGM-FB1200立杆为60X40X3.5(mm)的方管，脚手板为50X50X4(mm)、40×40×3(mm)和30X30X3(mm)的角钢，防护网为25×25×3(mm)的角钢，立杆连接件为60X60X2.5(mm)方管。楼梯单元1200+2000+1200DGGM-LT-Ol立杆为60X40X3.5(nun)的方管，脚手板为50X50X4(mm)>40×40×3(mm)和30X30X3(mm)的角钢，防护网为30×30×3(nun)、25×25×3(mm)的角钢，立杆连接件为60X60X2.5(mm)方管，楼梯框架采用IOoX50X20X3的C型钢。楼梯单元2000+2000+2000DGGM-LT-02立杆为60X40X3.5(mm)的方管，脚手板为50X50X4(mm)、40×40×3(mm)和30X30X3(mm)的角钢，防护网为30×30×3(mm)、25×25×3(mm)的角钢,立杆连接件为60X60X2.5(mm)方管，楼梯框架采用100X50X20X3的C型钢。一面图例视图图八内筒挂架部分立面图内筒挂架及彳委梯主要部件型材名称图号主要材料备注内筒挂架DGGM-NTGj立杆为60X60X4(mm)的方管，60×60X4(nun)的方管，脚手板为50X50X4(mm)角钢,翻板为30X30X3(mm)的角钢，楼梯框架采用100X50X20X3的C型钢。5、纽纸资料。序号文件名称图纸名称图号备注1东莞国贸顶模挂架布置图F4-43挂架布置图F4-43DGGM-4-432东莞国贸顶模挂架布置图F44-64挂架布置图F44-64DGGM-44-643东莞国贸顶模挂架布置图F65-74挂架布置图F65-74DGGM-65-744东莞国贸顶模挂架布置图F75-85挂架布置图F75-85DGGM-75-855东莞国贸顶模挂架标准单元图标准单元2000DGGM-2000标准单元1500DGGM-1500标准单元1200DGGM-12006东莞国贸顶模挂架非标单元图非标单元2000DGGM-FB2000非标单元1200DGGM-FB12007东莞国贸顶模挂架楼梯单元图楼梯单元1200+2000+1200DGGM-LT-Ol楼梯单元2000+2000+2000DGGM-LT-028东莞国贸顶模挂架内筒挂架图内筒挂架DGGM-NTGj部分
