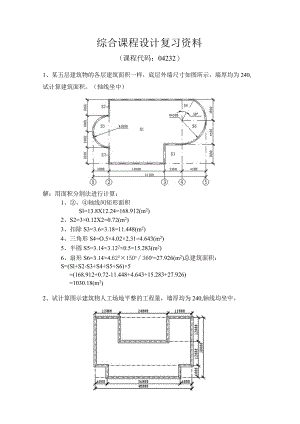

综合课程设计复习资料（课程代码：04232）1、某五层建筑物的各层建筑面积一样，底层外墙尺寸如图所示，墙厚均为240,试计算建筑面积。（轴线坐中）解：用面积分割法进行计算：1、轴线间矩形面积Sl=13.8X12.24=168.912(m2)2、S2=3×0.12X2=0.72(m2)3、扣除S3=3.6×3.18=11.448(m2)4、三角形S4=O.5×4.02×2.31=4.643(m2)5、半圆S5=3.14×3.122×0.5=15.283(m2)6、扇形S6=3.14×4.622×150o360o=27.926(m2)总建筑面积：S=(Sl+S2-S3+S4+S5+S6)×5=(168.912+0.72-11.448+4.643+15.283+27.926)=1030.18(m2)2、试计算图示建筑物人工场地平整的工程量，墙厚均为240,轴线均坐中。解：、底层建筑面积：S0=30.24X48.24-6×6×2-23.76X12=1101.66(m2)、外墙外边线长度：1.外外二(30.24+48.24)×2+12×2=180.96(m2)工程量：S0+L外外X2+16=1101.66+180.96×2+16=14.796(m2)3、某建筑物中心线长73.52M,三类干土,基础断面如图示,满槽装砌，室内外地坪高差为300mm0试求：挖土工程量及回填土方量和运土工程量。解：满槽装砌，即无工作面槽深槽0.4+0.4+0.55-0.3=1.05m所以，可不放坡(1)挖基槽工程量：V=HXBXL=L05X0.7X(73.52-0.24×4)(2)回填土方量，无垫层：室外地坪以下基础体积二(0.7X0.4+0.55×0.4+0.4×0.25)X73.52=44.11m3回填土V=53.33-44.11=9.23m3(3)运土工程量：余土运输体积二挖土体积-回填土体积=53.33-9.23=44.11m34、某商店平面如图所示，地面做法：C20细石混凝土找平层60厚，1:2.5白水泥色石子水磨石面层20mm厚，15mmX2mm铜条分隔，距墙柱边30Omm范围内按纵横Im宽分格。计算地面工程量。S120T-IT三三厂匚-UL0寸CU< o S9900L9900解：找平层工程量=(9.90.24)X(60.24)X2+(9.9X20.24)X(20.24)=145.71m2白水泥色石子水磨石面层(2Omm厚)工程量=145.71n5、某建筑物现浇楼梯，底层为单跑，踏步长2m,宽0.3m,高0.15m,共24步，休息平台长5.13m,宽2.30m,二层为双跑，每步长1.56m,宽0.3m,高0.15m,共14X2步，休息平台长5.13m,宽1.73m,做普通水磨石面层，试求该楼梯混凝土工程量。解：底层：单跑，二层:双跑梯井宽5.13-2×1.56=2,01>0.2所以应扣除底层：踏步总宽：0.3×24=7.2m则面积=7.2X2=14.4m2因为底层为直跑，所以无休息平台则底层楼梯面积为14.4m2二层:楼梯踏步总宽0.3X14X2=8.2面积1.56×8.2=13.7m2二层休息平台：5.13X1.73=8.87m2所以该楼梯工程量为：14.4+13.7+8.87=36.06m26、某分部分项工程的历史工时消耗资料为：15工日/m3、20工日/m3、17工日/m3、21工日/m3、16工日/m3、40工日/m3、25工日/m3、18工日/m3、50工日/m3,试用二次平均法确定该分部分项工程地时间定额。解：剔除明显偏高、偏低的数值：15工日/,50工日/n?计算一次平均值=(20+17+21+16+40+25+18)/7=22.43工日/m3计算平均先进值=(20+17+21+16+18)/5=18.4X0m3计算二次平均值=(22.43+18.4)/2=20.42工日/m3所以，该分部分项工程地时间定额为20.42工日/n?。7、某单层建筑物，框架结构，尺寸如图所示，墙身用M5.0混合砂浆砌筑加气混凝土砌块，女儿墙砌筑煤砰石空心砖，混凝土压顶断面24Omm*6Omm,墙厚均为240mm,石膏空心条板墙80mm后。框架柱断面240mm*240mm到女儿墙顶，框架梁断面240mm*500mm,门窗洞口上均采用现浇钢筋混凝土过梁，断面24Omm*18Omm。Ml:156Omm*27(X)mm，M2:100Omm*270Omm,Cl:1800mm*1800mm,C2:156Omm*1800mm。试计算墙体工程量。©S60%srq 009EAT普JM解：1、加气混凝土砌块墙：(11.34-0.24+10.44-0.24-0.24*6)*2*3.6-1.56*2.7-1.8*1.8*6-1.56*1.8*0.24-(1.56*2+2.3+6)*0.24*0.18=27.24m32、煤秆石空心砖女儿墙:(11.34-0.24+10.44-0.24-0.24*6)*2*(0.5-0.06)*0.24=4.19m33、石膏空心板墙：(11.34-0.24-0.24*3)*3.6-1*2.7*2*2=63.94m38、某工程现浇混凝土构造柱断面如图示，其中有4根布置在直角转角处，4根布置在T形转角处，该工程墙体厚度为240mm,构造柱高为20.04m,求其模板工程量。不同呼面生状构造懂示fii()T W*(r)t9* *s()-YB体 H!一 , r IC)E解：(1)20.04X(0.24+0.06)X2X4根=20.04X0.644=48.10m2(2)20.04X(0.37+0.06X2+0.065×2)×4根=20.04X0.62X4=49.70m2工程量=48.10+49.70=97.8011?9、某工业企业拟兴建一幢五层框架结构综合车间。第1层外墙围成的面积为286m2；主入口处一有柱雨篷，柱外围水平面积12.8?;主入口处平台及踏步台阶水平投影面积21.6m2；第2-5层每层外墙围成的面积为272m2；第2-5层每层有1个悬挑式半封闭阳台，每个阳台的水平投影面积为6.411屋顶有一出屋面楼梯间，水平投影面积24.8n?。问题：1、试编制土建工程的单位工程预算费用计算书。假定该工程的土建工程直接费为935800元。该工程取费系数为直接费率4.10%,现场经费率5.63%,间接费率4.39%,利润率4%,税率3.51%。(结果以元为单位，取整数计算)2、根据问题1的计算结果和表1所示的土建、水暖电和工器具等单位工程造价的比例确定各单项工程综合造价。表1土建、水暖电和工器具造价占单项工程综合造价的比例专业名称土建水暖电工器具设备购置设备安装占比例%41.2517.860.535.395表2某土建工程施工图预算费用计算表序号费用名称费用计算表达式金额（元）备注1直接费9358002其他直接费1×4.I%383683现场经费1×5.63%526864直接工程费l+2+310268545间接费4×4.39%450796利润(4+5)×4%428777税金(4÷5+6)×3.51%391308预算造价4+51÷6+71153940答：问题1：（答案见上表）问题2：按土建工程预算造价1153940元计算：单项工程综合预算二土建单位工程预算造价÷4L25%=1153940÷41.25%=2797430元水暖电工程预算造价二2797430X17.86%=499621元工器具费用=2797430X0.5%=13987元设备购置费用=2797430*35.39%=990010元设备购置安装费用=2797430X5%=139871元10、某建筑物大厅主墙轴线-轴线长52.24m,宽14.87m,墙厚0.24m,大厅中央有长方形柱9根，柱断面400X600。问：（1）若地面采用水磨石现浇整体式面层,求其工程量。（2）若地面面层采用大理石面层，求其工程量。解：（1）水磨石面层，不扣除墙厚柱所占面积，按主墙间净空面积计算：（52.24-0.24）X（14.87-0.24）=760.76m2（2）大理石面层，扣除墙厚、柱所占面积，按净面积计算：（52.24-0.24）X（14.87-0.24）-9×0.4×0.6=758.6m211、根据选定的现浇钢筋混凝土矩形梁施工图计算出Iom3矩形梁的模版接触面积为68.70n经计算每IOm2模板接触面积需械材板材1.64n制作损耗率为5%,每周次数为5次，补损率为15%,模板折旧率为50%。问：（1）计算每IOm3现浇混凝土矩形梁的模板一次使用量；（2）计算模板的周转使用量；（3）计算模板回收量；（4）计算每IOm3现浇混凝土矩形梁模版的摊销量。解：（1）每10射现浇混凝土矩形梁的模板一次使用量=IOnI3混凝土构件模板接触面积X每m2接触面模板净用量/1-制作损耗率=68.70m2×（1.64m3÷10m2）l-5%=ll.86m3（2）模板周期使用量二模板一次使用量义1+（周转次数T）X补损率/周转次数=11.86M3×1+（5-1）×15%5=3.80m3（3）模板回收量二一次使用量义（1-补损率）/周转次数=11.86m3×（l-15%）5=2.016m3（4）模板摊销量二周转使用量-回收量X折旧率=3.80m-2.016m3×50%=2.792m312、某建筑物如下图所示。内、外墙与基础均为MU7.5灰砂标砖砖砌，M7.5水泥石灰砂浆砌筑。土壤为三类土，弃土运距5km。室外地坪标高为0.300,低于室内标高300mm。内、外砖墙厚度均为240mm,外墙为单面清水砖墙，M7.5水泥砂浆勾缝。圈梁断面为24OmmXI80mm,用C20混凝土（碎石粒径5-20,特细沙）沿内外墙每层及基础设置，纵向钢筋408,箍筋06200,135。弯钩。层高均为3000mm,板厚120mm,无女儿墙。内外墙基础均为三级等高大放脚砖基础,断面相同如图所示，砖基础下为ClO混凝土垫层（混凝土碎石粒径520,特细沙）。门窗洞口尺寸为：M-I尺寸为900mm×2400mm；C-I尺寸为1800mm×1500mmo试依据所提供资料，编制分部分项工程量清单（钢筋锚固、搭接量按0.0533的系数计算），工程量清单表格附于图后，请计算工程量后，在表格中填入相关内容。分部分项工程量清单工程名称：某三层建筑物第页共页序号清单项目项目名称项目特征（每项2分）计量单位（每项1分）工程数量（每项2分）1010101001001平整场地土壤类别：三类取土运距：其土运距：5kmm292.722010101003001挖基础土方土壤类别：三类基础类型：三级等高大放脚条形成基础垫层宽:815mm垫层厚：10Omm垫层面积:0.815x（43.2+9.17）=42.68m2挖土深度：L7m其土运距：5kmm372.563010301001001砖基础垫层种类:ClO混凝土垫层（520碎
