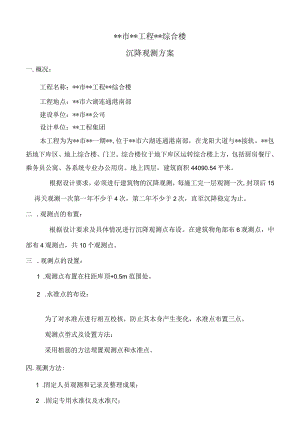

*市*工程*综合楼沉降观测方案一.概况：工程名称：*市*工程*综合楼工程地点：*市六湖连通港南部建设单位：*市*公司设计单位：*工程集团本工程为为*市*一期*,位于*市六湖连通港南部，在龙阳大道与*接轨。*包括地下库区、地上综合楼、门卫。综合楼位于地下库区运转综合楼上方，包括厨房餐厅、乘务员公寓、各系统专业办公用房。地上四层，建筑面积44090.54平米。根据设计要求，必须进行建筑物的沉降观测，每施工完一层观测一次,封顶后15再天观测一次第一年不少于4次，第二年不少于2次，直至沉降稳定为止。二 .观测点的布置：根据设计要求及具体情况进行沉降观测点布设。在建筑物角部布6观测点，中部布4观测点，共10个观测点。三 .观测点的设置：1 .观测点布置在柱距库顶+0.5m范围处。2 .水准点的布设：为了对水准点进行相互校核，防止其本身产生变化，水准点布置三点。观测点型式及设置方法：采用植筋的方法埋置观测点和水准点。四.观测方法:1 .固定人员观测和记录及整理成果；2 .固定专用水准仪及水准尺；3 .每一层碎浇灌完第二天，从第1观测点开始，顺时针进行逐一观测，仪器架设位置，视距不超过50m,必须前后视距离尽量相等，以便消除仪器误差。4 .首次高程的测定：沉降观测点首次观测的高程值是以后各次观测用以进行比拟的根据，如初测精度不够或存在错误，不仅无法补测，而且会造成沉降观测中的矛盾现象，所以首次高程的测定，必须认真对待，采用两次观测比拟后决定。5 .沉降观测中遵守的规定：1 .观测应在成像清晰、稳定时进行；2 .仪器距离前后视水准尺的距离要用皮尺丈量，或用视距法测量，前后视距应尽量相等；3 .前后视观测用同一面，同一根水准尺；4 .前视点观测完后应回视后视点，并应闭合到水准点上。五、沉降观测1、建筑物沉降观测应测定建筑物地基的沉降量、沉降差及沉降速度。2、沉降观测点的布置，应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。点位宜选设在以下位置：建筑物的四角、大转角处及沿外墙每10T5M处或每隔2-3根柱基上。上下层建筑物、新旧建筑物、纵横墙等交接处的两侧。建筑物裂缝和沉降缝两侧、根底埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。宽度大于等于15M或小于15M而地质复杂以及膨胀土地区的建筑，在承重内隔墙中部设内墙点，在室内地面中心及四周设地面点。邻近堆置重物处、受振动有显著影响的部位及根底下的暗浜（沟）处。框架结构建筑物的每个或局部柱基上或沿纵横轴线设点。设备根底和动力设备根底的四角、根底型式或埋深改变处以及地质条件变化处两侧。3、沉降观测的标志，可根据不同的建筑结构类型和建筑材料，采用墙（柱）标志、根底标志和隐蔽式标志等型式。各类标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂。标志的埋设位置应避开如雨水管、窗台线、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙（柱）面和地面一定距离。隐蔽式沉降观测点标志的型式，可按有关规定执行。4、沉降观测点的施测精度，应以所选定的测站高差中误差作为精度要求施测。5、沉降观测的周期和观测时间，可按以下要求并结合具体情况确定。建筑物施工阶段的观测，应随施工进度及时进行。一般建筑，可在根底完工后或地下室砌完后开始观测，大型、高层建筑，可在根底垫层或根底底部完成开始观测。观测次数与间隔时间应视地基与加荷情况而定。民用建筑可每加高1-5层观测一次，如建筑物均匀增高，应至少在增加荷载的25%、50%>75%和100%时各测一次。施工过程中暂时停工，在停工时及重新开工时应各观测一次。停工期间，可每隔2-3个月观测一次。建筑物使用阶段的观测次数，应视地基土类型和沉降速度大小而定。除有特殊要求者外，一般情况下，可在第一年观测3-4次，第二年观测2-3次，第三年后每年1次，直至稳定为止。观测期限一般不少于如下规定：砂土地基2年，膨胀土地基3年，粘土地基5年，软土地基10年。在观测过程中，如有根底附近地面荷载突然增减、根底四周大量积水、长时间连续降雨等情况,均应及时增加观测次数。当建筑物突然发生大量沉降、不均匀沉降或严重裂缝时，应立即进行逐日或几天一次的连续观测。沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。对重点观测和科研观测工程，假设最后三个周期观测中每周期沉降量不大于2倍测量中误差可认为已进入稳定阶段。一般观测工程，假设沉降速度小于0.01-0.04mmd,可认为已进入稳定阶段，具体取值宜根据各地区地基土的压缩性确定。6、沉降观测点的观测方法和技术要求：对二级、三级观测点，除建筑物转角点、交接点、分界点等主要变形特征点外，可允许使用间视法进行观测，但视线长度不得大于相应等级规定的长度。观测时，仪器应防止安置在有空压机、搅拌机、卷扬机等振动影响的范围内，塔式起重机等施工机械附近也不宜设站。每次观测应记载施工进度、增加荷载量、仓库进货吨位、建筑物倾斜裂缝等各种影响沉降变化和异常的情况。7、每周期观测后，应及时对观测资料进行整理，计算观测点的沉降量、沉降差以及本周期平均沉降量和沉降速度。六、施工测量工作的组织与管理1、主要仪器的配备情况测量仪器配备一览表序号测量器具名称型号规格单位数量备注1自安平电子水准仪DZS3-1台12钢卷尺50M把17.5M把25.OM把43水准标尺5M根12、施工测量管理人员组成姓名岗位名称资格*技术负责人总工程师*专业质检员持证*测量技术员持证*测量技术员持证七、仪器保养和使用制度1、仪器实行专人负责制，建立测量仪器管理台账，由专人保管、填写。2、所有测量仪器必须每年校准检定一次，在仪器上粘贴校准状态标识,具备合格的计量检定证书，并由工程部测量负责人每半月一次进行自检。3、仪器必须置于专业仪器柜内，仪器柜必须枯燥、无尘土。4、仪器使用完毕后，必须进行擦拭，并填写使用情况表格。5、仪器在运输过程中，必须手提、抱等，禁止置于有振动的车上。6、仪器现场使用时，测量员不得离开仪器。7、水准尺不得躺放，三角架水准尺不得做工具使用。八、测量管理制度1、所有测量人员必须持证上岗。2、上岗前必须学习并掌握城市测量标准、工程测量标准、建筑工程施工测量规程及公司技术部制定的计量器具管理实施细那么。3、到现场放样前，必须先熟悉图纸，对图纸技术交底中的有关尺寸进行计算、复核，制定具体的方案前方可进场。4、所有测量人员必须熟悉控制点的位置，并随时巡视控制点的保存情况,如有破坏应及时汇报。5、测量人员应了解工程进度情况，经常同有关领导和有关部门进行业务交流。6、保护仪器，经常进行擦拭，检查时仪器保持清洁、灵敏，并定期维修保证完好状态。7、有关作业资料要及时收集整理。8、定期开展业务学习，努力提高测量人员素质。9、必须全心全意为施工单位效劳，必须将所测的点或线向施工单位交待清楚。*工程部*市*工程*综合楼沉降观测方案*工程部沉降观测记录表日期天气测站测点读数高差（后视一前视）高程沉降量备注1后视前视2后视前视3后视前视4后视前视5后视前视6后视前视7后视前视8后视前视9后视前视10后视前视11后视前视12后视前视13后视前视14后视前视15后视前视16后视前视17后视前视18后视前视19后视
