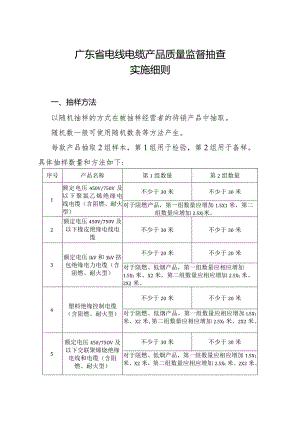

广东省电线电缆产品质量监督抽查实施细则.docx

广东省电线电缆产品质量监督抽查实施细则一、抽样方法以随机抽样的方式在被抽样经营者的待销产品中抽取。随机数一般可使用随机数表等方法产生。每款产品抽取2组样本，第1组用于检验，第2组用于备样。具体抽样数量和方法如下:序号产品名称第1组数量第2组数量1额定电压450V/750V及以下聚氯乙烯绝缘电线电缆（含阻燃、耐火型）不少于30米不少于30米对于阻燃产品，第一组数量应增加1.5X1米，第二组数量应增加2.5X米。2额定电压450V/750V及以下橡皮绝缘电线电缆不少于30米不少于30米3额定电压IkV和3kV挤包绝缘电力电缆（含阻燃、耐火型）不少于20米不少于20米对于阻燃、低烟产品，第一组数量应相应增加1.5X米、X2米，第二组数量应相应增加2.5X米、2X2米。4塑料绝缘控制电缆（含阻燃、耐火型）不少于20米不少于20米对于阻燃、低烟产品，第一组数量应相应增加L5X米、X2米,第二组数量应相应增加2.5X米、2X2米。5额定电压450/75OV及以下交联聚烯烧绝缘电线和电缆（含阻燃、耐火型）不少于30米不少于30米对于阻燃、低烟产品，第一组数量应相应增加1.5X米、X2米，第二组数量应相应增加2.5X米、2X2米。X1为成束燃烧试验所需样品数量，计算公式如下：A类阻燃：X=7000(3.14×D24-s)取整数后又3.5米B类阻燃：X=3500(3.14×D24-s)取整数后X3.5米C类阻燃：X=1500(3.14×D24-s)取整数后X3.5米D类阻燃：Xi=500(3.14×D24-s)取整数后又3.5米以上计算公式中，D为电缆成品外径，单位mm；S为所有金属材料的截面积，单位mn?。X2为烟密度试验所需样品数量，烟密度试验所需样品数量应根据GB/T1765121998或GB/T17651.2-2021根数的选择表确定试样根数，每根试样长度为1米。试样根数的选择表电纸或光级外径D(mm)试样数电缆或光缆数缆束数(注4)D>4020<D<4010<D<205<D<101<D<5123Nl（注1和注3）N2(注2和注3)注：1.N1=45D根电缆或光缆。2.N2=453D束(注4)。3 .N1和N2值应舍去小数成整数，得出电缆根数或缆束数。4 .每一缆束应由7根电缆或光缆绞合在一起构成。二、主要检睑项目及检验项目属性划分(一)额定电压450V/750V及以下聚氯乙烯绝缘电线电缆序号检验项目检验方法强制性非强制性重要项较重要性次要项1导体电阻GB/T3956-2008GB/T3048.4-2007GB/T5023.2-20082成品电缆电压试验GB/T3048.8-2007GB/T5023.2-20083绝缘线芯电压试验GB/T3048.8-2007GB/T5023.2-20084绝缘电阻GB/T3048.5-2007GB/T5023.2-20085绝缘平均厚度GB/T5023.2-2008GB/T2951.11-20086绝缘最薄处厚度GB/T5023.2-2008GB/T2951.11-20087护套平均厚度GB/T5023.2-2008GB/T2951.11-20088护套最薄处厚度GB/T5023.2-2008GB/T2951.11-20089绝缘老化前抗张强度GB/T2951.11-200810绝缘老化前断裂伸长率GB/T2951.11-200811绝缘空气烘箱老化后抗张强度GB/T2951.11-2008GB/T2951.12-200812绝缘空气烘箱老化后断裂伸长率GB/T2951.11-2008GB/T2951.12-200813绝缘空气烘箱老化后抗张强度变化率GB/T2951.11-2008GB/T2951.12-200814绝缘空气烘箱老化后断裂伸长率变化率GB/T2951.11-2008GB/T2951.12-200815护套老化前抗张强度GB/T2951.11-200816护套老化前断裂伸长率GB/T2951.11-200817护套空气烘箱老化后GB/T2951.11-2008序号检验项目检验方法强制性非强制性重要项较重要性次要项抗张强度GB/T2951.12-200818护套空气烘箱老化后断裂伸长率GB/T2951.11-2008GB/T2951.12-200819护套空气烘箱老化后抗张强度变化率GB/T2951.11-2008GB/T2951.12-200820护套空气烘箱老化后断裂伸长率变化率GB/T2951.11-2008GB/T2951.12-200821绝缘热冲击试验GB/T2951.31-200822护套热冲击试验GB/T2951.31-200823曲挠试验GB/T5023.2-2008JB/T8734.1-201624不延燃试验GB/T18380.12-2008GB/T18380.12-202225成束阻燃性能GBZT18380.33-2008GB/T18380.34-2008GB/T18380.35-2008GB/T18380.36-2008GB/T18380.33-2022GB/T18380.34-2022GB/T18380.35-2022GB/T18380.36-202226耐火性能GB/T19216.21-2003（二）额定电压450V/750V及以下橡皮绝缘电线电缆序号检验项目检验方法强制性非强制性重要项较重要性次要项1导体电阻GB/T3956-2008GB/T3048.4-2007GB/T5013.2-20082成品电缆电压试验GB/T3048.8-2007GBZT5013.2-20083绝缘线芯电压试验GB/T3048.8-2007GB/T5013.2-20084绝缘平均厚度GB/T5013.2-2008GB/T2951.11-20085绝缘最薄处厚度GB/T5013.2-2008GB/T2951.11-20086护套平均厚度GB/T5013.2-2008GB/T2951.11-20087护套最薄处厚度GB/T5013.2-2008GB/T2951.11-20088绝缘老化前抗张强度GB/T2951.11-20089绝缘老化前断裂伸长率GB/T2951.11-200810绝缘空气烘箱老化后抗张强度GB/T5013.2-2008GB/T2951.11-2008GB/T2951.12-200811绝缘空气烘箱老化后断裂伸长率GB/T5013.2-2008GB/T2951.11-2008GB/T2951.12-200812绝缘空气烘箱老化后抗张强度变化率GB/T5013.2-2008GB/T2951.11-2008GB/T2951.12-200S序号检验项目检验方法强制性非强制性重要项较重要性次要项13绝缘空气烘箱老化后断裂伸长率变化率GB/T5013.2-2008GB/T2951.11-2008GB/T2951.12-200814护套老化前抗张强度GB/T2951.11-200815护套老化前断裂伸长率GB/T2951.11-200816护套空气烘箱老化后断裂伸长率GB/T2951.11-2008GB/T2951.12-200817护套空气烘箱老化后抗张强度变化率GB/T2951.11-2008GB/T2951.12-200818护套空气烘箱老化后断裂伸长率变化率GB/T2951.11-2008GB/T2951.12-200819绝缘空气弹老化后抗张强度变化率GB/T2951.11-2008GRZT29511?-20绝缘空气弹老化后断裂伸长率变化率GB/T2951.11-2008GB/T2951.12-21护套浸矿物油老化后抗张强度变化率GB/T2951.11-2008GB/T2951.21-22护套浸矿物油老化后断裂伸长率变化率GB/T2951.11-2008GB/T2951.21-200823绝缘热延伸试验GB/T2951.21-2008序号检验项目检验方法强制性非强制性重要项较重要性次要项24护套热延伸试验GB/T2951.21-200825曲挠试验GBZT5013.2-2008JB/T8735.1-2016（三）额定电压IkV和3kV挤包绝缘电力电缆序号检验项目检验方法强制性非强制性重要项较重要性次要项1导体电阻GB/T3956-2008GB/T3048.4-2007GB/T12706.1-20202导体最高温度下绝缘电阻常数GB/T12706.1-202034h电压试验GB/T12706.1-2020GB/T3048.8-20074绝缘平均厚度GB/T2951.11-20085绝缘护套最薄处厚度GB/T2951.11-20086非金属护套最薄处厚度GB/T12706.1-202
