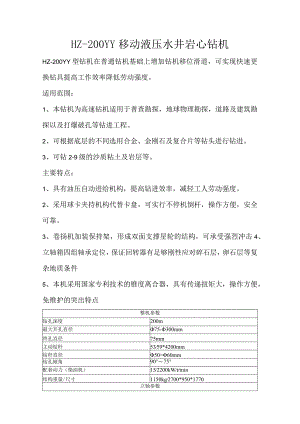

HZ-200YY移动液压水井岩心钻机.docx

HZ-200YY移动液压水井岩心钻机HZ-200YY型钻机在普通钻机基础上增加钻机移位滑道，可实现快速更换钻具提高工作效率降低劳动强度。适用范围：1、本钻机为高速钻机适用于普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等钻进工程。2、可根据底层的不同选用合金、金刚石及复合片等钻头进行钻进。3、可钻2-9级的沙质粘土及岩层等。主要特点：1、具有油压自动进给机构，提高钻进效率，减轻工人劳动强度。2、采用球卡夹持机构代替卡盘，可实行不停机倒杆，操作方便，安全可靠。3、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击4、立轴箱四组轴承定位，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件5、本机采用国家专利技术的锥度离合器，具有传递扭矩大，操作方便，免维护的突出特点整机参数钻孔深度200m最大开孔直径75-300mm终孔直径75mm主动钻杆5359*4200mm钻杆直径50>60mm钻孔倾角90°75°配套动力（柴油机）152200kWrmin结构重量/尺寸1150kg2700*950*1770立轴参数立轴转速64、128、287、557rmin立轴行程450mm卷扬力Q参数单绳提升力24kN单绳提升速度0.12、0.22、0.49、0.95ms卷筒直径140mm钢丝绳直径13mm钢丝绳容量35m钻塔参数额定负荷5t有效高度6m塔腿规格89mm泥浆泵参数型号BW145流量145Lmin最大压力2Mpa往复次数93次min吸水管直径51mm*4.5m出水高压管直径32mm*6
