（2023）GB50303-2015建筑电气分部工程质量验收全套记录表.docx

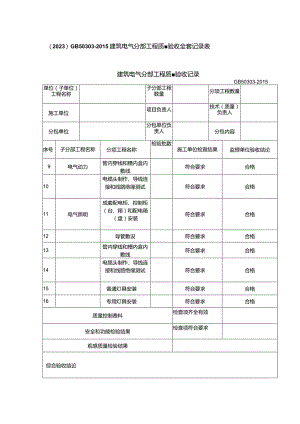

（2023）GB50303-2015建筑电气分部工程质验收全套记录表建筑电气分部工程质验收记录GB50303-2015单位（子单位）工程名称子分部工程数量分项工程数量施工单位项目负责人技术（质量）负责人分包单位分包单位负责人分包内容序号子分部工程名称分项工程名称检验批数施工单位检查结果监理单位验收结论9电气动力管内穿线和槽内盒内敷线符合要求合格10电缆头制作、导线连接和线路绝缘测试符合要求合格11电气照明成套配电柜、控制柜（台、箱）和配电箱（盘）安装符合要求合格12导管敷设符合要求合格13管内穿线和槽内盒内敷线符合要求合格14电缆头制作、导线连接和线路绝缘测试符合要求合格15普通灯具安装符合要求合格16专用灯具安装符合要求合格质量控制费料检查项齐全有效安全和功能检验结果检查项符合要求观感质量检验结果综合验收结论施工单位勘察单位设计单位监理单位项目负责人：项目负责人：项目负责人：总监理工程师：年月曰年月曰年月曰年月日注：1.地基与基础分部工程的验收应由施工、勘察、设计单位项目负责人和总监工程师参加并签字。2.主休结构、节能分部工程验收应由施工、设计单位项目负责人和总监工程师参加并签字。建筑电气分部工程质验收记录GB50303-2015单位（子单位）工程名称子分部工程数量分项工程数量施工单位项目负责人技术（质量）负责人分包单位分包单位负责人分包内容序号子分部工程名称分项工程名称检验批数量施工单位检查结果监理单位验收结论17电气照明开关、插座、风扇安装符合要求合格18建筑照明通电试运行符合要求合格19自备电源成套配电柜、控制柜（台、箱）和配电箱（盘）安装符合要求合格20UPS及EPS安装符合要求合格21接地装置安装符合要求合格22防雷及接地接地装置安装符合要求合格23防雷引下线及接闪器安装符合要求合格24建筑物等电位联结符合要求合格质量控制资料检查项齐全有效安全和功能检验结果检查项符合要求观感质量检验结果综合验收结论施工单位项目负责人：年月曰勘察单位项目负责人：年月曰设计单位项目负责人：年月曰监理单位总监理工程师：年月日注：1.地基与基础分部工程的验收应由施工、勘察、设计单位项目负责人和总监工程师参加并签字。2.主休结构、节能分部工程验收应由施工、设计单位项目负责人和总监工程师参加并签字。变压器、箱式变电所安装检验批验收记录07020101单位（子单位）工程名称分部（子分部）工程名称建筑电气/变配电室分项工程名称变压器、箱式变电所安装施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据常用低压配电设备及灯具安装D702-3（2004）验收依据建筑电气工程施工J范GB50303-2C)15验收项目设计要求及蜘范规定最小/实际抽样数量检查记录检查结果主控项目1变压器安装及外观检查4.1.1全/共处全部检查合格处2变压器中性点的接地连接方式及接地电阻值4.1.2/接地电阻测试合格，记泉编号*3变压器箱体、干式变器的支架、基础型钢及外壳的保护连接第1.3条4.3/抽查处合格处4变压器及高压电气设备的交接试睑4.1.4/交接试验检测合格，编号*5箱式变电所及落地式配电箱的安装固定第45全/共处全部检查合格处箱体与保护导体可靠连接，且有标识全/共处全部检查合格处6箱式变电所的交接试j佥第1.6条4/交接试验检测合格，编号*7配电间Pl静止补偿置栅栏茁护连技和W装1aL应采用裸编幺口铜线第1.7条4/Jl木:截面积*4mm2/一般项目1有载调压开关检查第2.1条4./2绝缘件和测温仪表检查第2.2条42/抽查处合格处3装有滚轮的变压器固定第2.3条4/4变压器的器身检查第2.4条4全/共处全部检查合格处5箱式变电所内外涂层和通风口检查第2.5条4./6箱式变电所柜内接线及回路标记第2.6条4./7气体继电器安装第2.7条4.全/共处全部检查合格处8变压器绝缘盖板上开孔时应符合变压器的防护等级要求第2.8条4全/共处全部检查合格处施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日建筑电气分部工程质量验收记录GB50303-2015单位（子单位）工程名称子分部工程数量分项工程数量施工单位项目负责人技术（质量）负责人分包单位分包单位负责人分包内容序号子分部工程名称分项工程名称检验批数量施工单位检查结果监理单位验收结论1供电干线导管敷设符合要求合格2电缆敷设符合要求合格3管内穿线和槽内敷线符合要求合格4电缆头制作、导线连接和线路绝缘测试符合要求合格5接地干线敷设符合要求合格6电气动力成套配电柜、控制柜（台、箱）和配电箱（盘）安装符合要求合格7导管敷设符合要求合格8电缆敷设符合要求合格质量控制资料安全和功能检验结果观感质量检验结果综合验收结论施工单位勘察单位设计单位监理单位项目负责人：项目负责人：项目负责人：总监理工程师：年月曰年月曰年月曰年月日注：1.地基与基础分部工程的验收应由施工、勘察、设计单位项目负责人和总监工程师参加并签字。2.主休结构、节能分部工程验收应由施工、设计单位项目负责人和总监工程师参加并签字。变配电室及电气竖井内接地干线敷设检验批质验收记录07030801单位（子单位）工程名称分部（子分部）工程名称建筑电气/供电干线分项工程名称接地干线敷设施工单位项目负责人检验批容分包单位/分包单位项目负责人/检验批部位层施工依据点15D500验收依据建筑电气工程施工质量验收规范GB50303-2015验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1接地干线与接地装置可靠连接第23.1.1条全/2接地干线的材料型号、规格第23.1.2条/般项目1接地干线的连接第23.2.1条2/2明敷的室内接地干线支持件的固定及间距第23.2.2条/3接地干线在穿墙壁、楼板和地坪处的保护套管及管口封堵第23.2.3条/4接地干线跨越变形缝的补偿措施第23.2.4条/5接地干线的焊接接头的防腐处理第23.2.5条2/6室内明敷接地干线安装第23.2.6条/施工单位检查结果专业工长：项目专业质量检查员：年月曰监理单位验收结论专业监理工程师：年月日电动机、电加热器及电动执行机构检查接线检验批质验收记录07040201单位（子单位）工程名称分部（子分部）工程名称建筑电气/电气动力分项工程总称电动机、电加热器及电动执行机构检查接线施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据施工规范验收依据建维电气_L程施工质量验收规范GB50303-2015验收项目设计要求及规范规定最4?实抽样数量检查记录检查结果主控项目1电动机、电加热器及电动执行机构的外露可导电部分与保护导体可靠连接第6.1.1条22低压电动机、电加热器及电动执行机构的绝缘电阻值第6.1.2条/3高压及100KW以上电动机的交接试验第6.1.3条/般项目1电气设备安装质量及防水防潮密封处理第6.2.1条2/2电动机应抽芯检查第6.2.2条/3电动机抽芯检查要求第6.2.3条/4电动机电源线与出线端子接触质量及电动机引出线套管第6.2.4条全/5设备接线盒内电气间隙的绝缘防护措施第6.2.5条3/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月曰07040301单位（子单位）工程名称分部（子分部）工程名称建筑电气/电气动力分项工程名称电气设备试验和试运行施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑施工规范验收依据,电气工程施范GB5030：g工质量验收规3-2015验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1试运行前，相关电气设备和线路的试验第9.1.1条/2现场单独安装的低压电器交接试验第9.1.2条/3电动机试运行第9.1.3条/般项目1电气动力设备的运行第9.2.1条全/2电动执行机构的动作方向及指示第9.2.2条2/施工单位检查结果专业工长：项目专业质量检查员：年月曰监理单位验收结论专业监理工程师：年月日07050301单位（子单位）工程名称分部（子分部）工程名称建筑电气/电气照明分项工程名称导管敷设施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位层顶板施工依据室内管线安装D301-3验收依据建琉,电气工程施范GB5030：g工质量验收规3-2015验收项目设计要求及规范规定最小/实际抽样数量检查记录查果检结主控
